Назначение соединителя

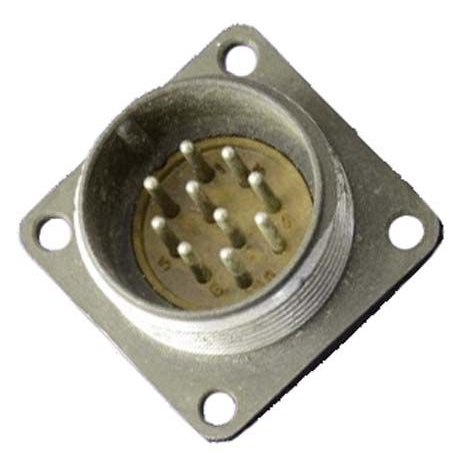

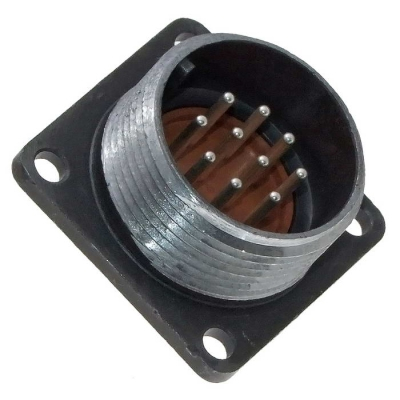

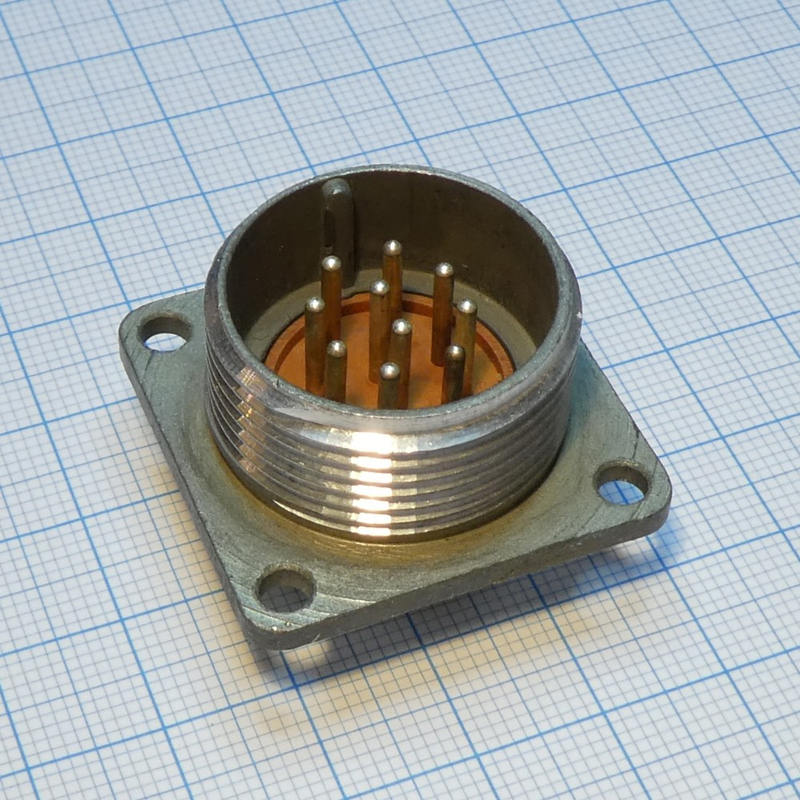

2РМДТ24Б10ШВ1В «Лтава 5» — цилиндрический низкочастотный электрический соединитель, выпускаемый заводом «Лтава» в категории приёмки «5» по техническим условиям ТУ ГЕ0.364.126. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжная резьбовая фиксация сочленения и защита от неверного подключения: корпуса имеют одношпоночную поляризацию, исключающую стыковку в неправильном положении.

Блочный (приборный) корпус типа Б и вилочная часть (Ш) делают этот соединитель частью приборного монтажа. Конструкция рассчитана на внутренний монтаж пайкой, то есть проводники подводятся к контактам и припаиваются непосредственно в корпусе прибора или блока.

Расшифровка обозначения

Маркировка соединителя построена по стандартной для серии 2РМДТ схеме и содержит полную информацию о конструкции и исполнении:

• 2РМДТ — тип соединителя;
• 24 — размер корпуса;
• Б — блочный (приборный) корпус;
• 10 — диаметр монтажного отверстия и токовая характеристика;
• Ш — вилка;
• 5 — сочетание контактов: все контакты диаметром 1,5 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Обозначение «Лтава 5» указывает на предприятие-изготовитель и приёмку по категории «5».

Подтверждённые технические особенности

Соединитель имеет 24 контакта диаметром 1,5 мм с серебряным покрытием. Максимальный ток на контакт достигает 10 А, рабочее напряжение — до 700 В, сопротивление изоляции составляет не менее 5000 МОм. Такие параметры позволяют использовать изделие в силовых и сигнальных цепях приборов.

Корпус соединителя имеет следующие размеры: условный диаметр 24 мм, Dлев. 30 мм, A 31 мм, B 38 мм, Lmax 27 мм, Dmax 39 мм. Резьбовое сочленение обеспечивает механическую прочность стыка и устойчивость к вибрационным нагрузкам.

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Влажность: до 98 процентов при плюс 40 градусах Цельсия;
• Пониженное давление: до 1,33 умноженное на 10 в степени минус 2 Паскаля;
• Вибрация: до 1000 метров на секунду в квадрате (100 g);
• Синусоидальная вибрация в заданном диапазоне частот;
• Всеклиматическое исполнение — индекс В в обозначении.

Ресурс и надёжность

Изделие выдерживает 500 циклов сочленения и расчленения, а наработка составляет не менее 1000 часов. Совокупность механических и климатических характеристик подтверждает пригодность соединителя для эксплуатации в жёстких условиях при сохранении стабильного электрического контакта.

Применение и монтаж

Соединитель применяется для внутреннего монтажа пайкой в блочной и приборной аппаратуре. Вилочная часть стыкуется с ответной розеткой серии 2РМДТ соответствующего типоразмера; одношпоночная поляризация корпусов направляет сочленение и предотвращает повреждение контактов при неверной ориентации. Резьбовая фиксация удерживает соединение при вибрации и ударных нагрузках.

Область применения охватывает электрические цепи постоянного и переменного тока с частотой до 3 МГц, в том числе в составе приборов, работающих при пониженном давлении, повышенной влажности и широком диапазоне температур. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность соединения при многократных сочленениях.

Артикул изделия — 2238, категория — 2РМД, производитель — «Лтава».
