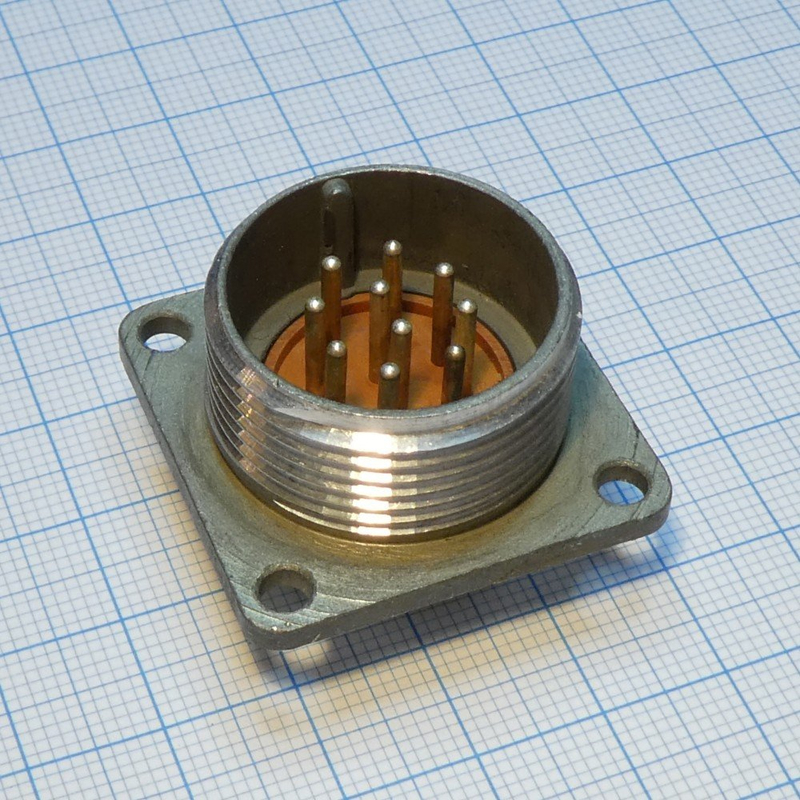

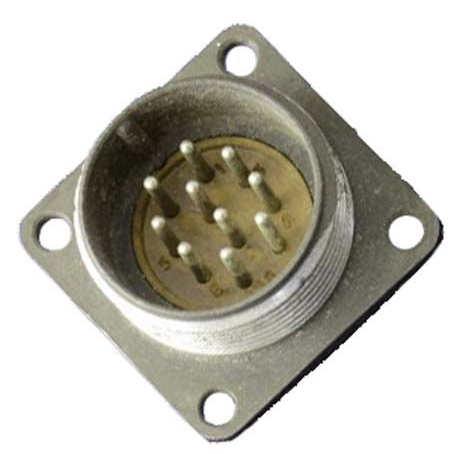

Назначение разъема 2РМДТ24Б10ШВ1В

Разъем 2РМДТ24Б10ШВ1В («5») — это цилиндрический низкочастотный электрический соединитель российского производства компании «Элекон», относящийся к серии 2РМДТ. Он предназначен для соединения цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре общего и специального назначения, в том числе в жестких климатических условиях.

Разъем относится к группе всеклиматических, негерметичных, тропико- и влагоустойчивых соединителей, используемых для объемного монтажа в кабельной и аппаратной части. Такое исполнение позволяет эксплуатировать изделие в аппаратуре, работающей в условиях повышенной влажности, перепадов температур и воздействия вибрационных нагрузок.

Расшифровка обозначения и конструктивные особенности

Условный размер корпуса 24 миллиметра соответствует диаметру фланца и служит базой для подбора сопрягаемых вилок и розеток из той же серии. Буквенный индекс «Б» указывает на корпус с фланцем для монтажа в панель (бортовая розетка), а «Ш» — на прямой патрубок для кабеля. Таким образом, 2РМДТ24Б10ШВ1В — это кабельная розетка с фланцевым креплением и прямым патрубком.

Наличие буквы «В» в конце обозначения говорит о том, что контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению. Серебряное покрытие особенно важно для слаботочных и сигнальных цепей, где стабильность контакта имеет решающее значение.

Цифровое сочетание в обозначении указывает на конфигурацию контактной группы: десять контактов, выполненных в исполнении, соответствующем маркировке «5». Приемка по категории «5» подтверждает соответствие изделия установленным требованиям для применения в ответственной аппаратуре.

Основные характеристики

• Тип: цилиндрический низкочастотный соединитель серии 2РМДТ.
• Производитель: компания «Элекон».
• Категория: 2РМД. Артикул: 2239.
• Конструкция: кабельная розетка с фланцевым креплением и прямым патрубком для кабеля.
• Условный размер корпуса: 24 миллиметра (диаметр фланца).
• Количество контактов: 10.
• Покрытие контактов: серебряное.
• Исполнение: всеклиматическое, негерметичное, тропико- и влагоустойчивое.
• Приемка: «5».

Технические параметры и применение

Такие разъемы обычно рассчитаны на максимальную токовую нагрузку порядка 7–10 ампер на отдельный контакт и рабочее напряжение до нескольких сотен вольт (до примерно 560 вольт) при частотах до нескольких мегагерц, что типично для низкочастотных цепей. Диапазон рабочих температур окружающей среды обычно составляет примерно от минус 60 до плюс 100 градусов Цельсия, что позволяет применять разъем в широком спектре климатических исполнений, включая тропические и холодные условия.

Конструкция и материалы обеспечивают устойчивость к вибрации и многократным циклам сочленения и разъединения (десятки–сотни тысяч циклов, в зависимости от конкретного исполнения серии 2РМДТ). Это делает разъем пригодным для аппаратуры, которая подвергается частому подключению и отключению кабельных сборок.

Область применения охватывает радиоэлектронную и промышленную аппаратуру общего и специального назначения. Разъем используется для объемного монтажа в кабельной и аппаратной части, где требуется надежное соединение цепей постоянного и переменного тока при воздействии неблагоприятных климатических факторов. Фланцевое крепление позволяет жестко фиксировать розетку на панели или борту аппаратуры, а прямой патрубок обеспечивает удобный ввод и закрепление кабеля.
