Назначение

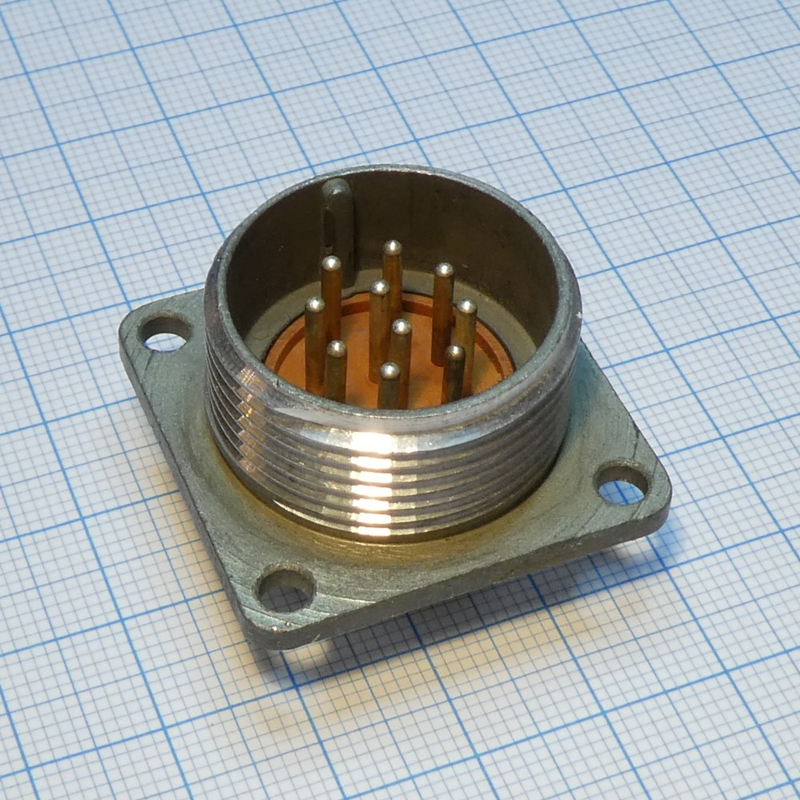

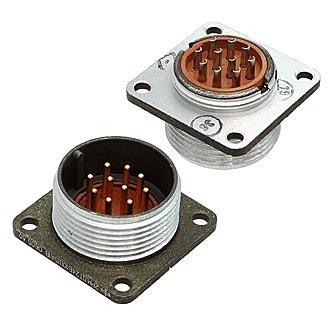

Соединитель 2РМДТ24Б10ШВ1В «5» — цилиндрический низкочастотный негерметичный электрический разъём серии 2РМДТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе промышленного, измерительного и специального оборудования. Изделие применяется там, где требуется надёжное разъёмное соединение при воздействии широкого спектра климатических и механических факторов.

Разъём обеспечивает электрическое соединение 10 цепей и применяется для подключения блоков, жгутов и кабельных сборок в условиях, требующих повышенной устойчивости к температуре, влажности и вибрации.

Конструктивные и технические особенности

Данные о товаре подтверждают следующие технические характеристики соединителя серии 2РМДТ:

• Тип разъёма — блочная вилка (обозначение Ш, штыревой тип).
• Количество контактов — 10, диаметр контактов 1–1,5 мм.
• Посадочный диаметр корпуса — 24 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка — до 10 А на контакт, общая до 83 А на соединитель.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Сопротивление контактов — не более 2,5 мОм.
• Количество циклов сочленения-расчленения — до 500.
• Минимальная наработка — 1000–5000 часов.
• Срок сохраняемости — от 15 до 25 лет.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C с учётом перегрева контактов до плюс 180 °C.
• Стойкость к пониженному давлению — до 10 в минус двенадцатой степени мм рт. ст.
• Работоспособность при влажности до 98 % при температуре плюс 40 °C.
• Вибрация — диапазон 1–5000 Гц, ускорение до 490 м/с².
• Удары — до 5000 м/с².
• Линейное ускорение — до 2000 м/с².

Расшифровка маркировки

Маркировка соединителя содержит полную информацию о его конструкции:

1. 2РМДТ — низкочастотный цилиндрический негерметичный разъём, тропикоустойчивый.
2. 24 — посадочный диаметр корпуса 24 мм.
3. Б — блочный приборный корпус.
4. 10 — количество контактов, диаметр 1–1,5 мм.
5. Ш — вилка штыревая.
6. 5 — группа контактов, стандартная.
7. В1В — всеклиматическое исполнение с теплостойкостью 100 °C.

Применение и условия эксплуатации

Разъём применяется в электрических цепях промышленного и измерительного оборудования, где требуется устойчивость к тропическому климату, повышенной влажности, вибрационным и ударным нагрузкам. Всеклиматическое исполнение В1В с теплостойкостью до 100 °C позволяет использовать изделие в диапазоне температур от минус 60 до плюс 100 °C.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям, и имеет год выпуска 2024. Артикул товара — 2241, категория — 2РМД. Производитель в данных о товаре не указан.
