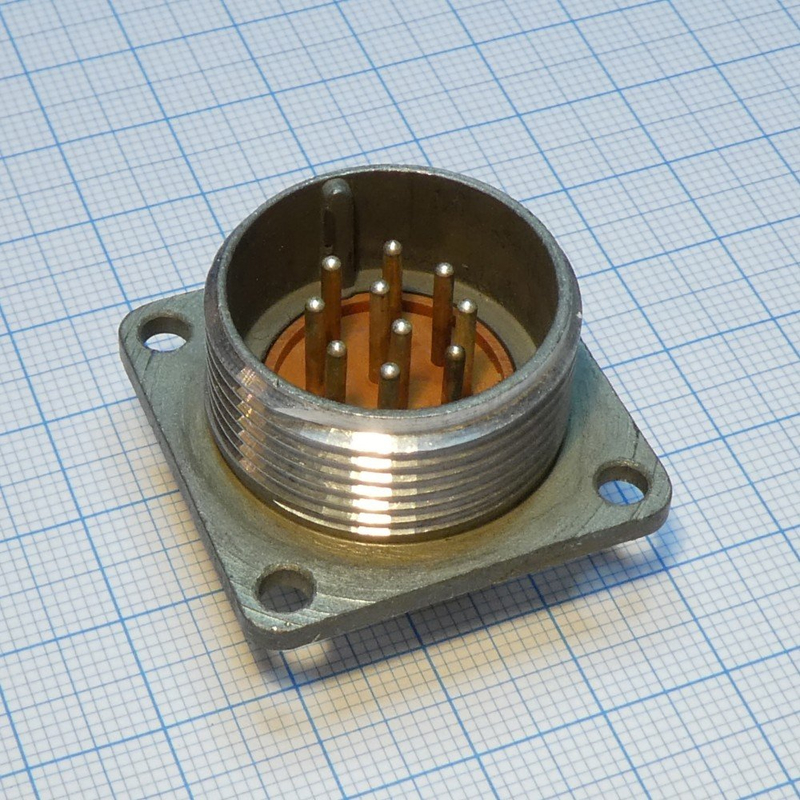

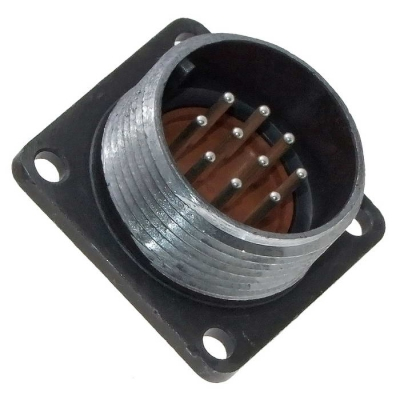

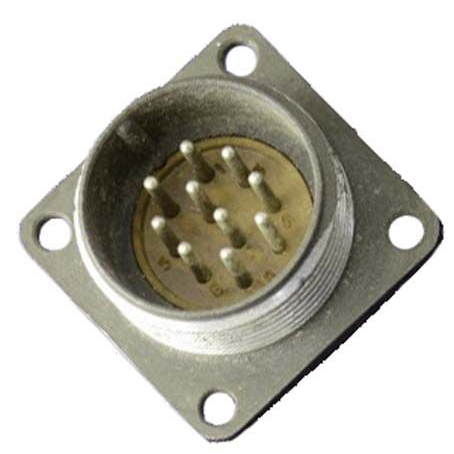

Назначение разъёма 2РМДТ24Б10ШВ1В «5»

2РМДТ24Б10ШВ1В «5» — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжная коммутация электрических линий при воздействии неблагоприятных климатических и механических факторов. Разъём относится к категории приборных соединителей блочного типа и используется для внутреннего монтажа методом пайки.

Данный разъём поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных системах. Маркировка и конструктивное исполнение изделия обеспечивают стабильную работу в составе бортовой и промышленной аппаратуры.

Технические характеристики

Разъём имеет блочный (приборный) корпус с посадочным диаметром 24 мм и оснащён 10 контактами цилиндрического типа диаметром 1,5 мм. Конструкция рассчитана на эксплуатацию в широком диапазоне электрических и климатических параметров.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Ток на контакт: до 10 А.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Допустимый перегрев контактов: до плюс 180 градусов Цельсия.
• Устойчивость к вибрации: до 5000 Гц.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Ресурс сочленения-расчленения: 500 циклов.
• Минимальная наработка: от 1000 до 5000 часов.
• Срок хранения: до 25 лет.

Расшифровка обозначения

Обозначение 2РМДТ24Б10ШВ1В «5» читается следующим образом: 2РМДТ — тип разъёма, негерметичный тропикоустойчивый; 24 — размер корпуса; Б — блочный корпус; 10 — число контактов; Ш — вилка (штырь); 5 — вариант исполнения; В — всеклиматическое исполнение; 1 — теплостойкость до 100 градусов Цельсия; В — дополнительное исполнение.

Это приборная вилка без патрубка, с резьбовой фиксацией и внутренним монтажом посредством пайки. Приёмка «5» указывает на то, что изделие прошло соответствующий контроль качества.

Особенности конструкции

Разъём выполнен негерметичным, что определяет его применение в условиях, где не требуется полная герметизация корпуса. Блочное исполнение позволяет устанавливать изделие непосредственно на приборной панели или в блоке аппаратуры. Резьбовая фиксация обеспечивает надёжное удержание ответной части и предотвращает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Контакты цилиндрического типа диаметром 1,5 мм рассчитаны на ток до 10 А, что позволяет коммутировать достаточно мощные цепи. Материал и конструкция изоляции обеспечивают высокое сопротивление, не менее 1000 до 5000 МОм, что важно для минимизации утечек в измерительных и силовых цепях.

Область применения

Разъём 2РМДТ24Б10ШВ1В «5» применяется в авиации, судостроении и промышленных системах для надёжного соединения длинных электрических цепей. Благодаря всеклиматическому исполнению и теплостойкости до 100 градусов Цельсия изделие может эксплуатироваться в условиях повышенной влажности, широкого диапазона температур и механических воздействий.

Тропикоустойчивое исполнение делает разъём пригодным для работы в регионах с жарким и влажным климатом. Устойчивость к вибрации до 5000 Гц и ударам до 5000 метров на секунду в квадрате позволяет использовать его на подвижных объектах и в составе оборудования, подверженного интенсивным динамическим нагрузкам. Ресурс в 500 циклов сочленения-расчленения и срок хранения до 25 лет обеспечивают длительную и стабильную работу в составе ответственных систем.
