Назначение

2РМДТ24Б10Ш5В1В — вилка блочная цилиндрического низкочастотного соединителя производства АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Соединитель относится к категории 2РМД и выпускается под артикулом 80292. Конструктивное исполнение «блочное» (индекс Б) означает установку на панель или шасси блока, что типично для приборных разъёмов серии 2РМДТ.

Подтверждённые особенности конструкции

• Десять штыревых контактов диаметром 1,5 мм с серебряным покрытием (Ag).
• Контакты извлекаемые, материал — латунь.
• Корпус приборного типа из алюминиевого сплава А-22 с оксидированием, цвет серый.
• Изолятор выполнен из карболита коричневого цвета.
• Габаритные размеры: 33 на 33 на 24 мм, масса около 43 г.
• Сочленение резьбовое с одношпоночной поляризацией, предусмотрен перекрут.
• Климатическое исполнение В2.1, рабочая температура от минус 60 до плюс 100 градусов Цельсия.

Электрические параметры

Максимальное рабочее напряжение составляет 560 В. Ток на один контакт достигает 10 А, суммарно на разъём — до 83 А. Электрическая прочность изоляции равна 1850 В, сопротивление изоляции — 5000 МОм, переходное сопротивление контакта — не более 2,5 мОм.

Ресурс изделия: 500 сочленений и расчленений, наработка от 1000 до 175 000 часов в зависимости от режима эксплуатации.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ (200 g) и удары до 500 g. Работоспособность сохраняется при влажности 98 процентов при температуре плюс 25 градусов Цельсия и при давлении от 10 в минус двенадцатой степени до 50,6 умноженное на 10 в четвёртой степени Па. Срок хранения — 15 лет.

Монтаж и применение

Электрический монтаж выполняется пайкой, механическое крепление — на панель. Расстояние между монтажными отверстиями составляет 26 мм, диаметр отверстия — 3,4 мм. Такое исполнение применяется в блоках и стойках, где требуется быстрая замена соединителя и надёжная фиксация резьбовым сочленением с поляризацией.

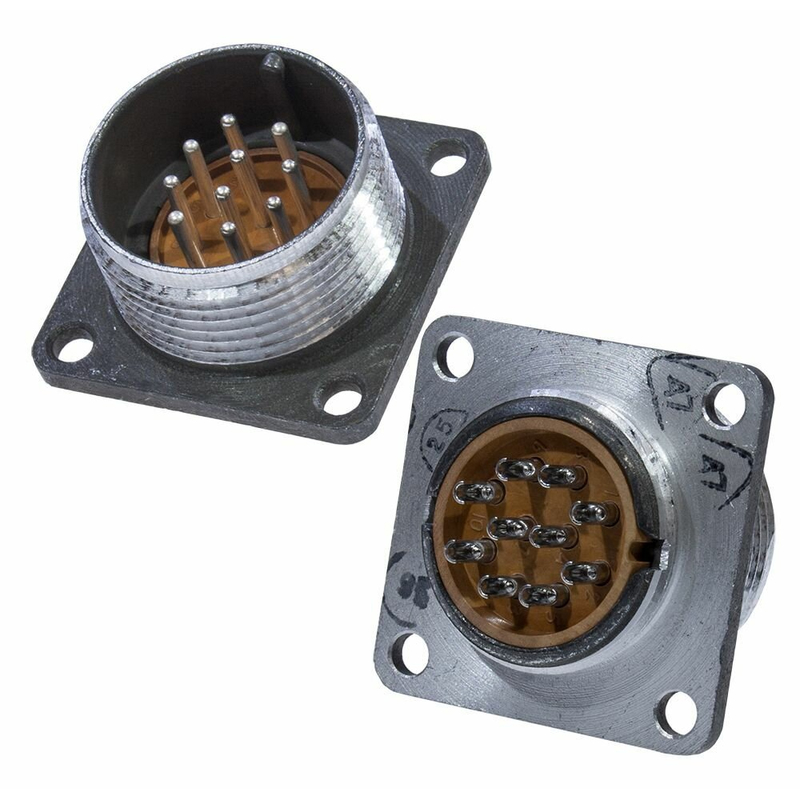

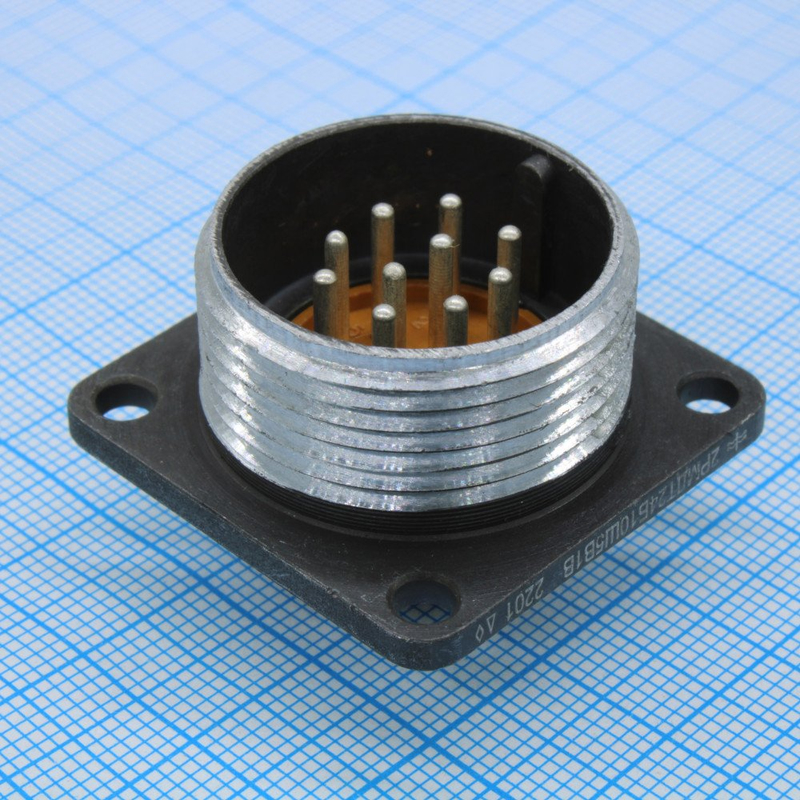

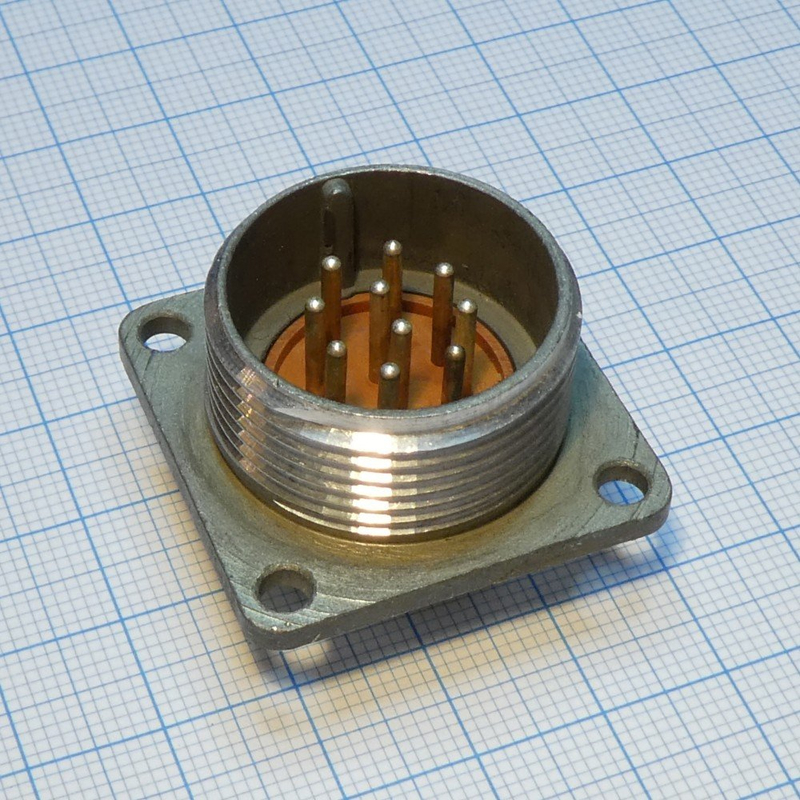

Типовые области применения: приборы связи, измерительная техника, системы управления и другая аппаратура, работающая в жёстких климатических и механических условиях. Изображение товара демонстрирует типичный вид цилиндрического разъёма серии 2РМДТ с контактами.
