Назначение соединителя 2РМДТ24Б10Ш5В1В

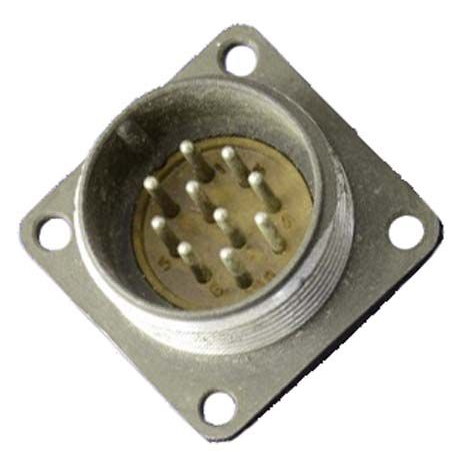

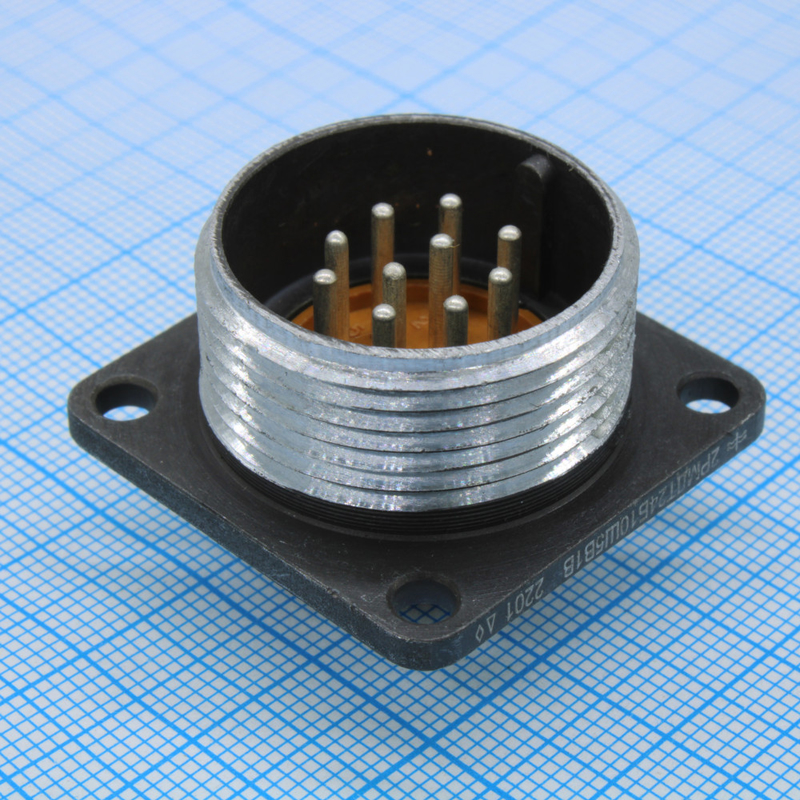

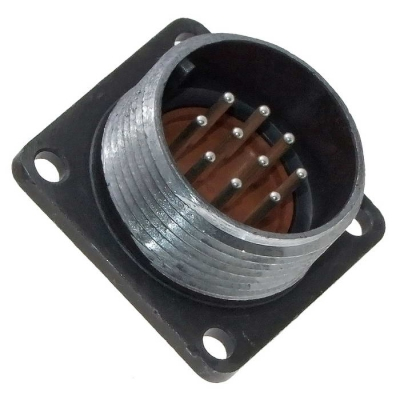

2РМДТ24Б10Ш5В1В — это цилиндрический низкочастотный электрический соединитель (вилка блочная) производства АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в приборах при любом рабочем положении, обеспечивая электрическое соединение и механическое крепление ответной части на панели.

Модель относится к категории 2РМД и выпускается в соответствии с техническими условиями ТУ ГЕ0.364.126. Конструкция негерметична, что определяет область её применения — оборудование, работающее в нормальных и жёстких условиях эксплуатации, где не требуется полная герметизация корпуса.

Подтверждённые технические особенности

Соединитель оснащён 10 контактами диаметром 1,5 мм (сочетание Ш5). Контакты выполнены из латуни с серебряным покрытием (Ag) и являются извлекаемыми. Метод сочленения — резьбовой с перекрутом, поляризация — одношпоночная, что исключает неправильное соединение ответных частей.

• Корпус: алюминиевый сплав с оксидированием, серый цвет.
• Изолятор: карболит коричневого цвета.
• Габаритные размеры корпуса: 33 на 33 на 24 мм.
• Установочные отверстия диаметром 3,4 мм.
• Масса изделия: около 43 г.
• Монтаж электрический: пайка; монтаж механический: на панель.

Электрические параметры

Рабочее напряжение соединителя достигает 560 В. Ток на один контакт составляет до 10 А, ток на разъём в целом — до 83 А. Электрическая прочность изоляции равна 1850 В, сопротивление изоляции — 5000 МОм, переходное сопротивление контактов — не более 2,5 мОм.

Условия эксплуатации и надёжность

Климатическое исполнение В2.1 допускает работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы до 170 дБ и удары до 500 g. Ресурс составляет 500 циклов соединения-рассоединения, наработка на отказ — до 175 000 часов при температуре 80 градусов Цельсия.

Применение и совместимость

Соединители серии 2РМДТ, включая модель 2РМДТ24Б10Ш5В1В, используются в приборах любого рабочего положения. Благодаря резьбовому сочленению с перекрутом и одношпоночной поляризации обеспечивается надёжная фиксация и правильная стыковка контактов при монтаже на панель.

1. Установка в блочную аппаратуру с креплением на панель через отверстия диаметром 3,4 мм.
2. Подключение цепей постоянного и переменного тока частотой до 3 МГц.
3. Эксплуатация в условиях вибрации, ударов и акустических нагрузок в пределах указанных значений.

Электрический монтаж выполняется пайкой. Извлекаемые контакты позволяют проводить обслуживание и замену отдельных элементов без демонтажа всего корпуса. Для точного подбора ответной части необходимо учитывать сочетание Ш5 и тип поляризации — одношпоночную.
