Назначение разъёма 2РМДТ24Б10Ш5В1В

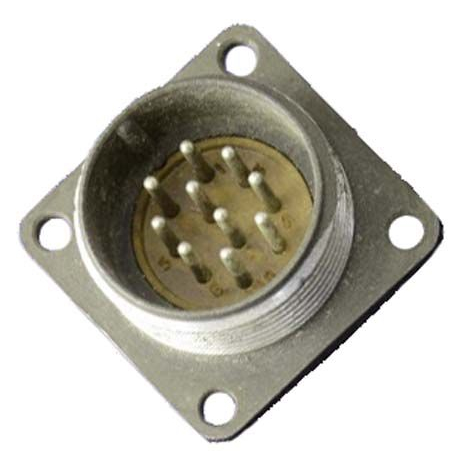

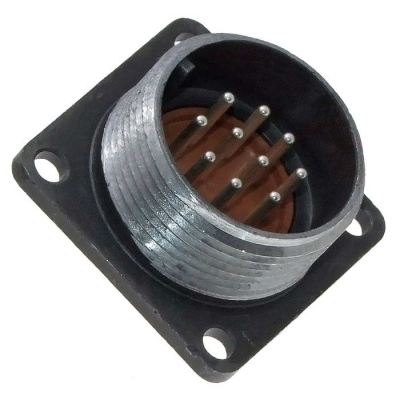

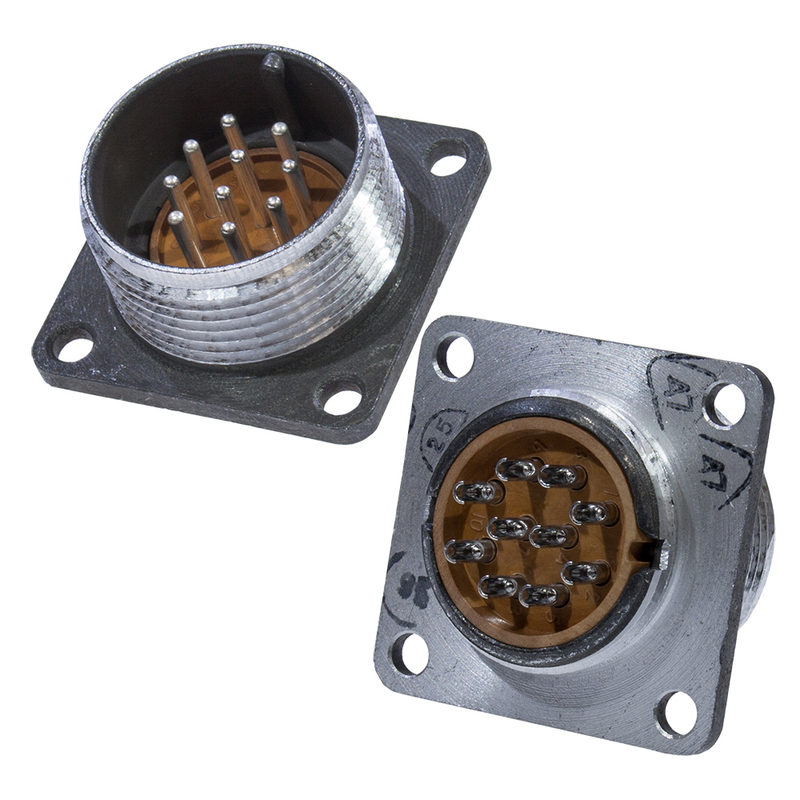

2РМДТ24Б10Ш5В1В — это цилиндрический низкочастотный электрический разъём (вилка блочная), произведённый АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжное механическое и электрическое соединение при повышенных нагрузках.

Конструкция относится к серии 2РМДТ и выпускается в соответствии с техническими условиями ГЕ0.364.126 ТУ. Условный размер корпуса — 24, что определяет установочные и присоединительные размеры изделия.

Технические характеристики

Разъём оснащён 10 штыревыми контактами диаметром 1,5 мм. Контакты изготовлены из латуни с серебряным покрытием и являются извлекаемыми, что упрощает обслуживание и ремонт. Метод сочленения — резьбовой с перекрутом, обеспечивающий стабильный электрический контакт и механическую фиксацию.

• Рабочее напряжение: до 560 В.
• Ток на контакт: до 10 А, на разъём в целом — до 83 А.
• Сопротивление контактов: не более 2,5 мОм.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: 5000 МОм.
• Ресурс сочленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия (климатическое исполнение В2.1).
• Влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Материалы и конструктивные особенности

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированием, цвет покрытия — серый. Изолятор изготовлен из карболита коричневого цвета. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей.

Монтаж электрический выполняется пайкой, механический — на панель. Установочные размеры: расстояние между отверстиями 26 мм, диаметр отверстия 3,4 мм. Габаритные размеры составляют 33 на 33 на 24 мм, масса — около 43 г. Герметичность и уплотнительная втулка отсутствуют, поэтому изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред.

Условия эксплуатации и устойчивость к воздействиям

Разъём 2РМДТ24Б10Ш5В1В рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, удары с ускорением до 500 g, а также акустические шумы уровнем до 170 дБ. Такие параметры делают его пригодным для применения в аппаратуре, подвергающейся интенсивным механическим нагрузкам.

Климатическое исполнение В2.1 допускает работу при температуре от минус 60 до плюс 100 градусов Цельсия и относительной влажности до 98 процентов при плюс 25 градусов Цельсия. Совокупность электрических и механических характеристик обеспечивает надёжную работу разъёма в цепях питания и управления.

Область применения

Изделие применяется в составе блоков и панелей радиоэлектронной аппаратуры, измерительных приборов, систем управления и другого оборудования, где необходима передача сигналов и питания через панельный разъём с резьбовым сочленением. Благодаря 10 контактам диаметром 1,5 мм и допустимому току до 10 А на контакт разъём подходит как для слаботочных цепей, так и для цепей с умеренной токовой нагрузкой.

Монтаж пайкой со стороны электрических соединений и крепление на панель обеспечивают удобство установки в корпусах приборов. Соответствие требованиям ГЕ0.364.126 ТУ подтверждает пригодность разъёма для применения в промышленной и специальной аппаратуре.
