Назначение

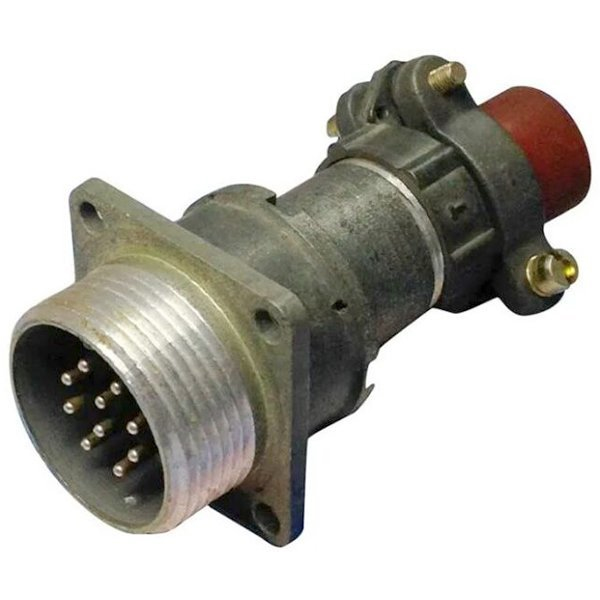

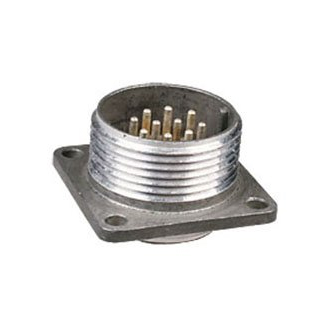

Разъём 2РМДТ24Б10Ш5В1В представляет собой негерметичный цилиндрический электрический соединитель (вилку) серии 2РМДТ с блочным корпусом. Изделие предназначено для электрического соединения цепей переменного и постоянного тока в промышленном оборудовании. Резьбовое соединение обеспечивает надёжную фиксацию ответной части, что важно в условиях вибрации и механических нагрузок.

Данный экземпляр имеет приёмку «5» и год выпуска 2020, что подтверждает его соответствие установленным требованиям приёмки.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные в описании товара:

• посадочный диаметр — 24 мм;
• количество контактов — 10;
• диаметр контактов — 1 мм;
• способ монтажа — пайка;
• максимальное рабочее напряжение — от 560 до 700 В;
• ток на контакт — до 10 А, суммарный ток — до 83 А;
• сопротивление изоляции — не менее 1000 МОм;
• сопротивление контактов — не более 2,5 мОм;
• ресурс сочленения/расчленения — 500 циклов;
• минимальная наработка — 5000 часов;
• диапазон рабочих температур — от минус 60 до плюс 100 °C;
• материал изолятора — карболит;
• срок сохраняемости — 25 лет.

Корпус выполнен негерметичным, то есть изделие не рассчитано на работу при повышенном давлении или в условиях прямого воздействия влаги в качестве герметичного узла.

Электрические параметры

Сочетание высокого допустимого напряжения и значительного суммарного тока до 83 А позволяет применять вилку в силовых цепях промышленных установок. Низкое переходное сопротивление контактов (не более 2,5 мОм) снижает потери и нагрев в местах соединения, а сопротивление изоляции не менее 1000 МОм обеспечивает электрическую прочность изоляции между цепями.

Механические и климатические параметры

Ресурс в 500 циклов сочленения и расчленения задаёт ориентир по числу подключений без потери рабочих свойств. Минимальная наработка 5000 часов определяет расчётный срок эксплуатации. Диапазон температур от минус 60 до плюс 100 °C позволяет использовать разъём как в неотапливаемых помещениях, так и вблизи нагревающегося оборудования. Срок сохраняемости 25 лет учитывается при длительном хранении на складе.

Применение

Соединитель применяется в цепях переменного и постоянного тока для промышленного оборудования. В описании товара прямо указаны следующие области использования:

1. системы вентиляции;
2. холодильные установки;
3. вакуумные насосы.

Вилка с блочным корпусом удобна для монтажа на панель или блок оборудования: пайка контактов даёт надёжное неразъёмное присоединение проводников со стороны монтажа, а резьбовое соединение обеспечивает фиксацию при подключении ответной части. Карболитовый изолятор является традиционным материалом для подобных соединителей и применяется в качестве несущей и изолирующей детали корпуса.

Комплектность и приёмка

В предоставленных данных сведения о комплекте поставки, стране производства и гарантийных обязательствах не указаны. Подтверждёнными являются артикул 40228, категория 2РМД, приёмка «5» и год выпуска 2020. Перед применением в конкретной установке рабочие напряжение и ток следует сверять с параметрами цепи и условиями эксплуатации оборудования.
