Назначение и область применения

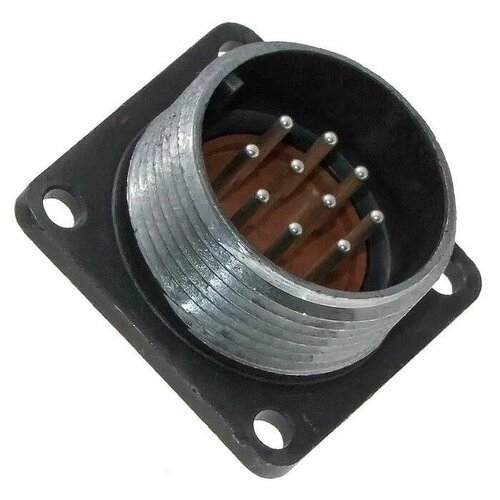

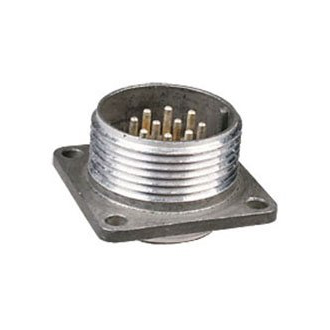

Соединитель цилиндрический электрический 2РМДТ24Б10Ш5В1В «5» относится к серии 2РМД и представляет собой вилку приборного исполнения. Изделие предназначено для коммутации низкочастотных электрических цепей питания и сигналов в промышленной и радиоэлектронной аппаратуре, в стационарных и передвижных устройствах. Конструкция рассчитана на эксплуатацию в условиях вибрации и перепадов температуры, что делает разъём пригодным для ответственных узлов с повышенными требованиями к надёжности соединения.

Буква «Б» в обозначении указывает на блочный приборный корпус, то есть исполнение для установки на панель или шасси аппаратуры. Метка «5» в наименовании соответствует приёмке «5» — повышенному уровню приёмки по военной приёмке, что подтверждается характеристиками карточки товара.

Электрические параметры и контакты

Разъём содержит 10 штыревых контактов круглой формы диаметром 1,5 мм. Такой тип контактов обеспечивает стабильный электрический контакт и удобство сочленения с ответной розеткой серии 2РМД.

• Максимальный рабочий ток на контакт — до 10 А.
• Суммарный ток на разъём — порядка 80 А и выше в зависимости от нагрузки и условий работы.
• Максимальное рабочее напряжение — около 560 В переменного или постоянного тока.
• Электрическая прочность изоляции — порядка 1,8–2 кВ.
• Сопротивление изоляции между контактами — не менее 1000–5000 МОм.
• Сопротивление контактов — не более 2,5 мОм.

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава (например, А-22) с оксидным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Метод сочленения с розеткой — резьбовой: на корпусе вилки предусмотрена наружная резьба, а для правильной ориентации при соединении служит упорный паз. Такое исполнение исключает самопроизвольное расчленение под действием вибрации.

Монтаж, габариты и условия эксплуатации

Разъём монтируется на панель с помощью механического крепежа. Монтажные отверстия имеют диаметр порядка 3,4 мм, расстояние между осями отверстий — около 26 мм. Габаритные размеры вилки составляют примерно 33 × 33 × 24 мм (длина, ширина, высота), масса — около 40 г.

Условия эксплуатации:

• рабочий диапазон температур — от минус 60 до плюс 100 °C;
• допустимая относительная влажность — до 98 % при плюс 25 °C;
• атмосферное давление — от глубокого вакуума до значений около 50 кПа.

Ресурс и надёжность

Соединитель рассчитан не менее чем на 500 циклов сочленения и расчленения. Минимальная наработка при номинальных нагрузках составляет порядка 1000 часов. Совокупность электрических и механических характеристик в сочетании с приёмкой «5» позволяет применять изделие в аппаратуре, где предъявляются высокие требования к безотказности коммутации цепей питания и сигналов. Год выпуска изделий данного исполнения — 90–93.
