Назначение

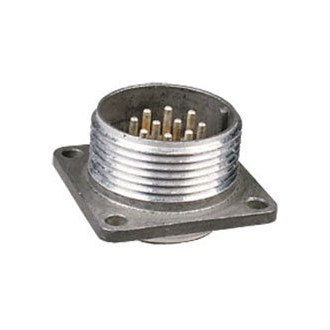

2РМДТ24Б10Ш5В1В «5» — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, представляющий собой вилку блочного приборного исполнения. Изделие предназначено для соединения электрических цепей в различных устройствах и рассчитано на эксплуатацию в жёстких условиях: при широком диапазоне температур, повышенной влажности, вибрационных и ударных нагрузках.

Поставка выполняется с приёмкой «5», что подтверждает соответствие изделия требованиям технических условий. Годы выпуска — 90–94. Изготовитель в данных о товаре не указан.

Подтверждённые особенности и технические характеристики

Корпус соединителя — блочный приборный, тип Б. Диаметр монтажного отверстия составляет 24 мм. Конструкция предусматривает установку на панель пайкой. Корпус выполнен из алюминиевого сплава с оксидным покрытием, изолятор — из карболита. Поляризация одношпоночная.

• Количество контактов — 10, тип контактов штыревой, диаметр каждого контакта — 1,5 мм.
• Покрытие контактов — серебряное.
• Максимальное рабочее напряжение — до 560 В.
• Рабочий ток на контакт — до 10 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Габариты корпуса — 33 × 33 × 24 мм.
• Расстояние между монтажными отверстиями — 26 мм.

Условия эксплуатации

Соединитель сохраняет работоспособность в интервале температур от -60 до +100 °C. Допускается относительная влажность до 98% при температуре +25 °C. Рабочий диапазон атмосферного давления — от 133,32 × 10⁻¹² Па до 50,6 × 10⁴ Па.

Изделие устойчиво к следующим воздействиям:

• синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением 50 g;
• механические удары с нагрузкой до 500 g;
• акустический шум уровнем 170 дБ.

Климатическое исполнение — В2.1.

Ресурс, надёжность и соответствие стандартам

Ресурс соединителя составляет 500 сочленений-расчленений, минимальная наработка — 1000 часов. Изделие изготовлено в соответствии с ТУ ГЕ0.364.126 и имеет приёмку «5».

Благодаря блочному корпусу и паечному монтажу вилка применяется в приборах и устройствах, где требуется надёжное разъёмное соединение цепей с числом проводников до десяти при напряжениях до 560 В и токах до 10 А на контакт. Конструкция с одношпоночной поляризацией исключает неправильное сочленение.
