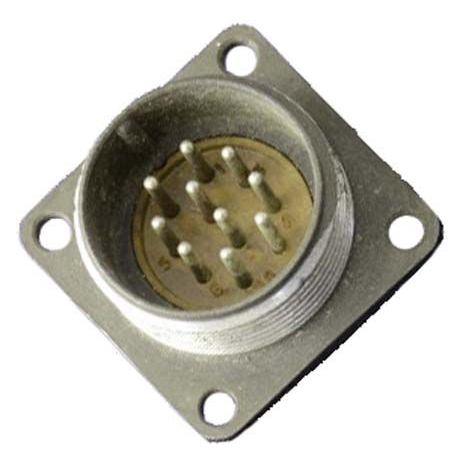

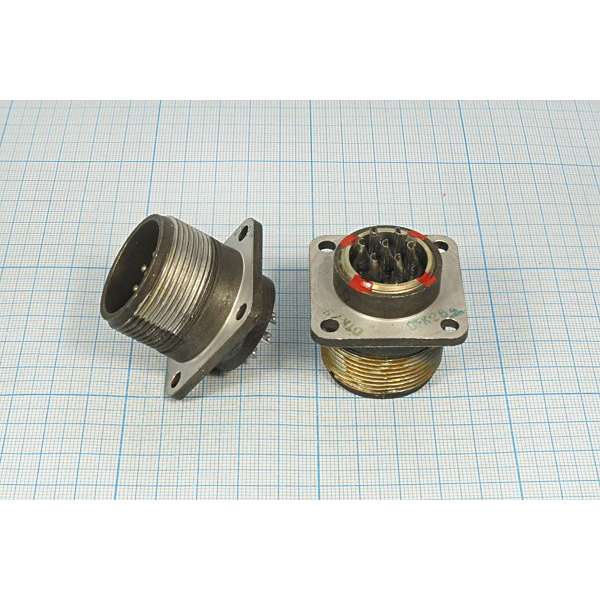

Назначение разъёма 2РМДТ24Б10ГВ1В

Разъём 2РМДТ24Б10ГВ1В производства предприятия Элекон представляет собой цилиндрический низкочастотный негерметичный соединитель всеклиматического исполнения. Он предназначен для внутреннего монтажа в электрических цепях радиоэлектронной аппаратуры, где требуется надёжная коммутация при повышенных токах и напряжении. Приёмка «5» подтверждает, что изделие поставляется в соответствии с требованиями военной приёмки и допущено к применению в ответственных изделиях оборонной и гражданской промышленности.

Конструкция разъёма рассчитана на эксплуатацию в составе кабельных сборок, блоков и приборов, работающих в широком диапазоне климатических условий. Низкочастотное исполнение определяет область применения — передача сигналов и питающих напряжений, а не высокочастотных линий.

Подтверждённые технические особенности

Разъём серии 2РМДТ имеет условный размер корпуса 24 мм и оснащён 10 контактами диаметром 1,5 мм с серебряным покрытием (обозначение «В»). Такое покрытие обеспечивает стабильное переходное сопротивление и устойчивость к окислению при длительной эксплуатации. Рабочий ток достигает 10 А на контакт, а рабочее напряжение — до 700 В.

Вид сочленения — резьбовой, что гарантирует механическую фиксацию и виброустойчивость соединения. Способ монтажа — объёмный или пайкой. Разъём негерметичный, но имеет всеклиматическое исполнение В1В, то есть тропикоустойчив и рассчитан на работу в условиях повышенной влажности и температуры. Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Ресурс сочленений — до 500 соединений.

Расшифровка обозначения серии: приборный разъём Б, 10 контактов, сочетание Г — контакты диаметром 1,5 мм, группа 5, всеклиматическое исполнение В1В.

Область применения и совместимость

Благодаря совокупности характеристик разъём востребован в следующих направлениях:

• радиоэлектронная аппаратура общего и специального назначения;
• оборонная промышленность — бортовые и наземные системы;
• гражданская промышленность — приборы, работающие в тяжёлых климатических условиях;
• кабельные сборки с внутренним монтажом;
• цепи питания и сигнальные линии с токами до 10 А и напряжением до 700 В.

Для правильного подбора ответной части необходимо учитывать условный размер корпуса 24 мм, количество и диаметр контактов, а также резьбовой тип сочленения. Разъём сочетается с изделиями той же серии 2РМДТ, имеющими аналогичные присоединительные размеры.

Условия эксплуатации

1. Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
2. Повышенная влажность и тропический климат — исполнение В1В.
3. Монтаж внутри аппаратуры — объёмный или пайкой.
4. Механическая фиксация — резьбовое сочленение.

Разъём 2РМДТ24Б10ГВ1В артикул 2230 категории 2РМД поставляется в рамках серийного производства предприятия Элекон и соответствует заявленным характеристикам для применения в ответственных электрических цепях.
