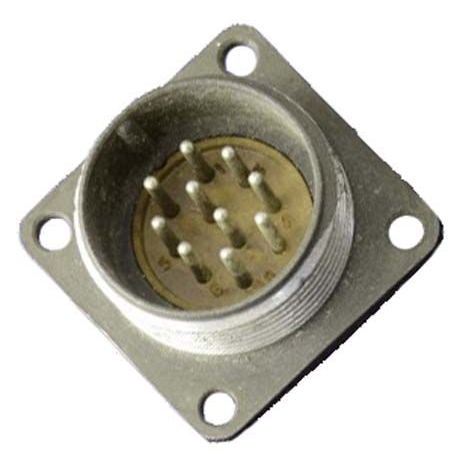

2РМДТ24Б10ГВ1В «5»

Цена:

1600 ₽

Технические характеристики

2РМДТ24Б10ГВ1В

2РМДТ24Б10ГВ1В — это негерметичный тропикоустойчивый электрический разъём цилиндрического типа из серии 2РМДТ, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это приборная розетка блочного исполнения с 10 извлекаемыми контактами диаметром 1,5 мм, посадочным диаметром 24 мм и резьбовым соединением.

Основные характеристики

Максимальное рабочее напряжение достигает 560 В (переменный и постоянный ток), а токовая нагрузка на контакт — до 10 А. +1
Разъём выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 490 м/с²), механические удары (до 5000 м/с² для одиночных, 1000 м/с² для многократных) и линейное ускорение до 2000 м/с². +1
Сопротивление контакта — не более 0,0025 Ом, изоляции — не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Рабочая температура окружающей среды — от -60°C до +100°C, с учётом перегрева контактов — до +180°C. +1
Разъём пригоден для пониженного давления (133,32×10⁻¹² Па), повышенной влажности (98% при +40°C) и всеклиматического исполнения. +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

2РМДТ — тип соединителя (негерметичный, тропический); 24 — условный размер корпуса; Б — блочный (приборный); 10 — число контактов; Г — возможно, вариант покрытия или исполнения; 5В1В — покрытие контактов (серебро/золото), метод монтажа (обжимка).

Описание

Назначение и общее описание

2РМДТ24Б10ГВ1В «5» — это негерметичный тропикоустойчивый электрический разъём цилиндрического типа из серии 2РМДТ, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие представляет собой приборную розетку блочного исполнения с резьбовым соединением и относится к категории соединителей, применяемых в ответственных узлах, где требуется устойчивость к внешним воздействующим факторам.

Артикул изделия — 2231. Категория — 2РМД. Приемка — «5». Производитель в предоставленных данных не указан.

Конструктивные особенности

Разъём оснащён 10 извлекаемыми контактами диаметром 1,5 мм. Посадочный диаметр корпуса составляет 24 мм, что соответствует условному размеру корпуса 24. Соединение с ответной частью осуществляется посредством резьбы, что обеспечивает надёжную фиксацию и стабильный электрический контакт.

Конструкция предусматривает блочное (приборное) исполнение, то есть разъём предназначен для монтажа непосредственно на корпусе или шасси аппаратуры. Контакты выполнены извлекаемыми, что упрощает обслуживание и ремонт: при необходимости отдельный контакт может быть заменён без демонтажа всего соединителя.

Расшифровка обозначения изделия:

2РМДТ — тип соединителя: негерметичный, тропический;
24 — условный размер корпуса;
Б — блочный (приборный) вариант исполнения;
10 — число контактов;
Г — вариант покрытия или исполнения;
В1В — покрытие контактов (серебро или золото) и метод монтажа (обжимка).

Электрические характеристики

Максимальное рабочее напряжение разъёма достигает 560 В как при переменном, так и при постоянном токе. Токовая нагрузка на один контакт — до 10 А. Такие параметры позволяют применять изделие в цепях питания и сигнальных цепях средней мощности.

Сопротивление электрического контакта составляет не более 0,0025 Ом, что обеспечивает минимальные потери и нагрев в местах соединения. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что гарантирует надёжную электрическую развязку между контактами и корпусом.

Условия эксплуатации и стойкость к внешним воздействиям

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 100 °C, а с учётом перегрева контактов — до плюс 180 °C. Изделие пригодно для эксплуатации при пониженном давлении (до 133,32 умноженное на 10 в минус двенадцатой степени Па) и повышенной влажности (до 98 % при температуре плюс 40 °C).

Разъём выдерживает следующие механические нагрузки:

синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
многократные механические удары с ускорением до 1000 метров на секунду в квадрате;
линейное ускорение до 2000 метров на секунду в квадрате.

Исполнение относится к всеклиматическому и тропикоустойчивому, что подтверждает возможность применения в условиях жаркого и влажного климата, а также в аппаратуре, работающей на открытых площадках или в необогреваемых помещениях.

Ресурс и надёжность

Минимальная наработка изделия составляет 1000 часов. Количество циклов сочленения-расчленения — 500. Срок сохраняемости — 15 лет при соблюдении условий хранения, установленных изготовителем. Эти параметры характеризуют разъём как изделие с длительным сроком службы, пригодное для аппаратуры, рассчитанной на многолетнюю эксплуатацию.

Применение

2РМДТ24Б10ГВ1В «5» применяется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Благодаря блочному исполнению он удобен для установки на приборных панелях и шасси. Тропикоустойчивое и всеклиматическое исполнение делает его пригодным для использования в аппаратуре, эксплуатируемой в сложных климатических условиях, включая повышенную влажность и широкий диапазон температур.

Разъём может применяться в составе блоков питания, измерительных приборов, систем управления и другой техники, где требуется надёжное резьбовое соединение с возможностью многократного сочленения и расчленения. Приемка «5» указывает на то, что изделие прошло соответствующий контроль качества и соответствует установленным требованиям для данной категории продукции.
