Назначение и область применения

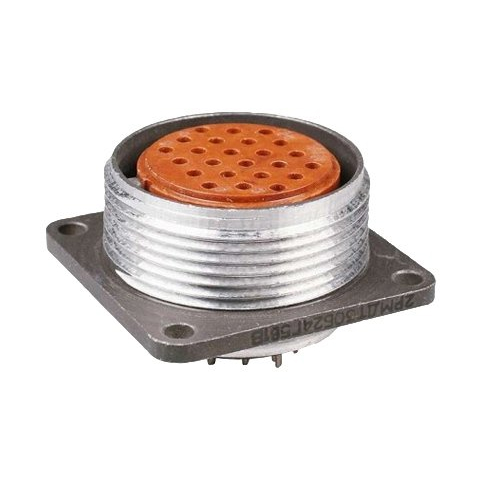

Блочная розетка 2РМДТ24Б10Г5В1В представляет собой ответную часть цилиндрического низкочастотного электрического соединителя серии 2РМДТ. Изделие предназначено для организации разъёмного контакта в цепях постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленной автоматики и различного оборудования, где требуется надёжное и многократное сочленение электрических линий.

Розетка применяется в паре с соответствующей вилкой той же серии и типоразмера, обеспечивая быстрое подключение и отключение узлов без нарушения целостности монтажа. Конструкция блочного типа рассчитана на установку непосредственно на корпус прибора, панель или шасси, что делает её удобной для стационарного монтажа в устройствах с ограниченным внутренним пространством.

Подтверждённые технические особенности

Изделие относится к серии цилиндрических низкочастотных соединителей 2РМДТ и имеет следующие характеристики, подтверждённые каталожными данными:

• Посадочный диаметр: 24 мм.
• Количество контактов: 10.
• Тип контактов: извлекаемые гнёзда.
• Диаметр контактов: 1,5 мм, в отдельных источниках указывается 1 мм.
• Покрытие контактов: серебряное, обозначение Г5.
• Рабочее напряжение: до 560 В для переменного и постоянного тока.
• Максимальная токовая нагрузка: 10 А на один контакт, суммарно до 83 А на соединитель.
• Материал корпуса: карболит, обеспечивающий теплостойкость до 100 °C.
• Исполнение: тропикоустойчивое, негерметичное.
• Метод монтажа: электрический, пайка.
• Габаритные размеры корпуса: ширина и длина около 33 мм, высота 24 мм.

Розетка выполнена без патрубка для пайки или монтажа, что характерно для блочного приборного исполнения. Контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Тропикоустойчивая конструкция допускает использование изделия в условиях повышенной влажности и температурных перепадов, характерных для различных климатических зон.

Конструкция и монтаж

Корпус розетки имеет квадратную форму с круглым гнездом под ответную часть соединителя. Такое исполнение обеспечивает удобную фиксацию на плоских поверхностях. Установка производится на приборную панель или корпус оборудования с помощью крепёжных элементов, соответствующих посадочным отверстиям корпуса.

Блочная конструкция исключает необходимость применения кабельного вывода со стороны розетки: электрическое соединение выполняется непосредственно с контактными площадками или проводниками внутри устройства. Пайка контактов осуществляется с тыльной стороны корпуса. Извлекаемые гнёзда позволяют при необходимости производить замену отдельных контактов без демонтажа всего соединителя.

Электрические параметры и совместимость

Соединитель рассчитан на работу в цепях с напряжением до 560 В. Допустимая токовая нагрузка составляет 10 А на контакт, при этом суммарная нагрузка на весь соединитель может достигать 83 А в зависимости от схемы распределения тока по контактам. Изделие соответствует стандартам серии 2РМДТ, применяемым при производстве низкочастотных цилиндрических соединителей.

Розетка совместима с вилками серии 2РМДТ24, имеющими ответное количество контактов и конструктивное исполнение. При подборе пары необходимо учитывать тип контактов, их диаметр и покрытие, а также вариант исполнения корпуса. Соединители данной серии широко распространены в промышленной электронике и приборостроении, что обеспечивает взаимозаменяемость с изделиями, выпускаемыми по соответствующим техническим условиям.
