Назначение

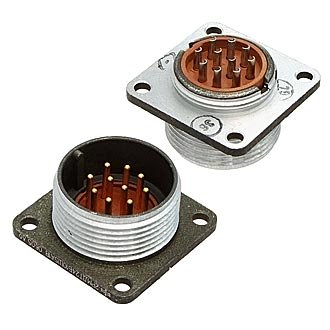

2РМДТ24Б10Г5В1В — это приборная розетка серии 2РМДТ от производителя Элекон, предназначенная для объёмного внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборных системах и электротехнических устройствах, где требуется надёжное механическое и электрическое соединение с возможностью многократного сочленения и расчленения.

Розетка совместима с вилкой типа Ю8243 и используется в составе соединителей цилиндрического типа для передачи сигналов и питания в составе промышленной и специальной аппаратуры.

Подтверждённые особенности

Электрические параметры

• Количество извлекаемых контактов — 10, диаметр контакта 1,5 мм.
• Максимальный ток на один контакт — до 10 А, на весь соединитель — до 83 А.
• Рабочее напряжение — до 560 В.
• Частотный диапазон — до 3 МГц.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет — серый.
• Изолятор изготовлен из карболита коричневого цвета.
• Контакты выполнены из латуни с серебряным покрытием.
• Метод сочленения — резьбовой, поляризация одношпоночная.
• Розетка негерметичная: без патрубка и уплотнительной втулки.
• Монтаж осуществляется пайкой провода сечением до 1 мм² на панель.
• Габаритные размеры — 33 на 33 на 24 мм, установочные отверстия диаметром 3,4 мм с расстоянием между ними 26 мм.
• Посадочный диаметр — 24 мм.
• Масса изделия — 23 г.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 °С.
• Теплостойкость — до 100 °С.
• Влажность — до 98 % при температуре плюс 25 °С.
• Атмосферное давление — от 10 в минус пятой степени до 300 кПа.
• Устойчивость к вибрации в диапазоне 1–5000 Гц при ускорении 50 g.
• Стойкость к акустическим шумам до 170 дБ и ударам до 500 g.
• Ресурс — 500 сочленений-расчленений.
• Степень защиты — IP20.

Применение и приёмка

Розетка 2РМДТ24Б10Г5В1В предназначена для установки в приборные системы, где требуется объёмный монтаж и стойкость к интенсивным механическим нагрузкам. Благодаря широкому температурному диапазону и устойчивости к вибрации, ударам и акустическим шумам изделие подходит для эксплуатации в жёстких условиях.

Изделие соответствует ТУ ГЕ0.364.126 ТУ. Вид приёмки — ВП, ПЗ (категория «5»). Поставка осуществляется в заводской упаковке. Категория товара — 2РМД, артикул — 20134.
