Назначение разъема 2РМДТ24Б10Г5В1В

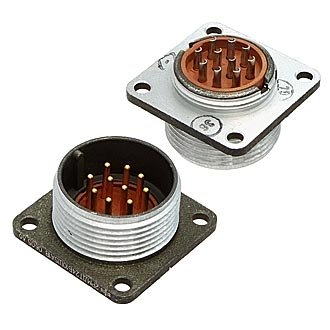

Разъем 2РМДТ24Б10Г5В1В представляет собой низкочастотный цилиндрический разъем серии 2РМДТ, выпускаемый АО «Завод Элекон». Изделие выполнено в виде розетки блочного, то есть приборного, исполнения и предназначено для внутреннего объемного монтажа. Основное назначение — обеспечение электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Поставка осуществляется по приемке «ОТК», что соответствует виду приемки «5» согласно техническим условиям, и в заводской упаковке. Год выпуска — 2025.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава А-22 с оксидированным покрытием, что обеспечивает стойкость к коррозии и механическим воздействиям. Контактная группа выполнена из латуни с серебряным покрытием, а изолятор — из карболита. Разъем негерметичный и не имеет патрубка для кабельного ввода. Розетка оснащена десятью гнездовыми извлекаемыми контактами диаметром 1,5 мм, расположенными в карболитовом изоляторе. Крепление на панель осуществляется с помощью резьбового соединения, шаг установочных отверстий составляет 26 мм. Электрический монтаж выполняется пайкой проводов сечением до 1 мм квадратного.

Основные технические характеристики

• Количество контактов: 10 гнездовых извлекаемых, диаметр 1,5 мм
• Номинальный рабочий ток на контакт: до 10 А
• Максимальный ток на весь разъем: до 83 А
• Максимальное рабочее напряжение: до 560 В переменного и постоянного тока
• Диапазон рабочих температур: ориентировочно от минус 60 до плюс 100 градусов Цельсия
• Климатическое исполнение: В2.1
• Ресурс: около 500 сочленений-расчленений
• Шаг установочных отверстий: 26 мм
• Сечение паяемых проводов: до 1 мм квадратного

Условия эксплуатации и применение

Разъем рассчитан на длительную работу при температуре до плюс 100 градусов Цельсия, при этом максимальная температура контакта может достигать порядка 80 градусов Цельсия при заявленной наработке. Благодаря климатическому исполнению В2.1 изделие устойчиво к вибрациям и ударным нагрузкам, что позволяет применять его в составе оборудования, работающего в жестких механических условиях. Типовое применение — панельный монтаж в блоках и приборах, где требуется надежное соединение цепей питания и сигнальных цепей постоянного и переменного тока с частотой до 3 МГц.

Совместимость и нормативная база

Разъемы серии 2РМДТ, как правило, совместимы по посадке и ключеванию с соответствующими вилками этого же ряда, в том числе по типу соединения с десятью контактами диаметром 1,5 мм. Нормы и требования к изделию определяются техническими условиями ГЕ0.364.126ТУ. При подборе ответной части следует ориентироваться на указанные типоразмеры контактов и исполнение розетки.

Краткие сведения о поставке

• Наименование: 2РМДТ24Б10Г5В1В Элекон «ОТК»
• Артикул: 20133
• Категория: 2РМД
• Производитель: Элекон
• Приемка: «ОТК»
• Год: 2025
• Упаковка: заводская
