Назначение разъема

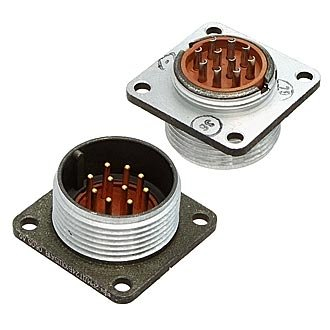

2РМДТ24Б10Г5В1В от производителя Элекон с приемкой «ОТК» представляет собой негерметичную приборную розетку цилиндрического низкочастотного разъема серии 2РМДТ. Изделие предназначено для электрического соединения цепей переменного и постоянного тока с частотой до 3 МГц. Розетка применяется в составе приборов, пультов и блоков, где требуется надежная коммутация при повышенных токовых нагрузках и в условиях воздействия вибрации и ударных нагрузок. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.

Подтвержденные технические особенности

Разъем оснащен 10 извлекаемыми контактами диаметром 1,5 мм. Номинальный ток на один контакт составляет до 10 А, а суммарный ток на весь соединитель — до 83 А при напряжении до 560 В. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Корпус выполнен из алюминиевого сплава, изолятор — из карболита. Посадочный диаметр составляет 24 мм, габаритные размеры — 33 на 33 на 24 мм, масса — 23 г. Изделие выпускается без патрубка, имеет вид корпуса Б (приборный) и одношпоночную поляризацию. Метод сочленения — резьбовой, монтаж на панель механический, расстояние между монтажными отверстиями — 26 мм. Электрическое подключение выполняется пайкой, сечение подводимого провода — до 1 мм².

Условия эксплуатации и надежность

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия (теплостойкость 100 градусов).
• Степень защиты: IP20.
• Стойкость к вибрации: диапазон 1–5000 Гц при ускорении до 50 g.
• Стойкость к ударам: до 500 g.
• Сопротивление изоляции: 5000 МОм.
• Ресурс сочленений: 500 циклов.
• Соответствие: ГОСТ или ТУ ГЕ0.364.126.

Применение и приемка

Благодаря совокупности характеристик 2РМДТ24Б10Г5В1В востребован в приборостроении, радиоэлектронике и промышленной автоматике. Он подходит для монтажа на панель в приборах, работающих в широком температурном диапазоне, включая условия повышенной вибрации и ударных воздействий. Приемка «ОТК» подтверждает, что изделие прошло заводской контроль и соответствует стандартам производства Элекон. Год выпуска — 2023. Артикул — 20132. Категория — 2РМД. Краткое описание из каталога — заводская упаковка. Разъем не является герметичным, поэтому при эксплуатации следует учитывать степень защиты IP20 и избегать прямого воздействия влаги и пыли.
