Назначение разъема 2РМДТ24Б10Г5В1В

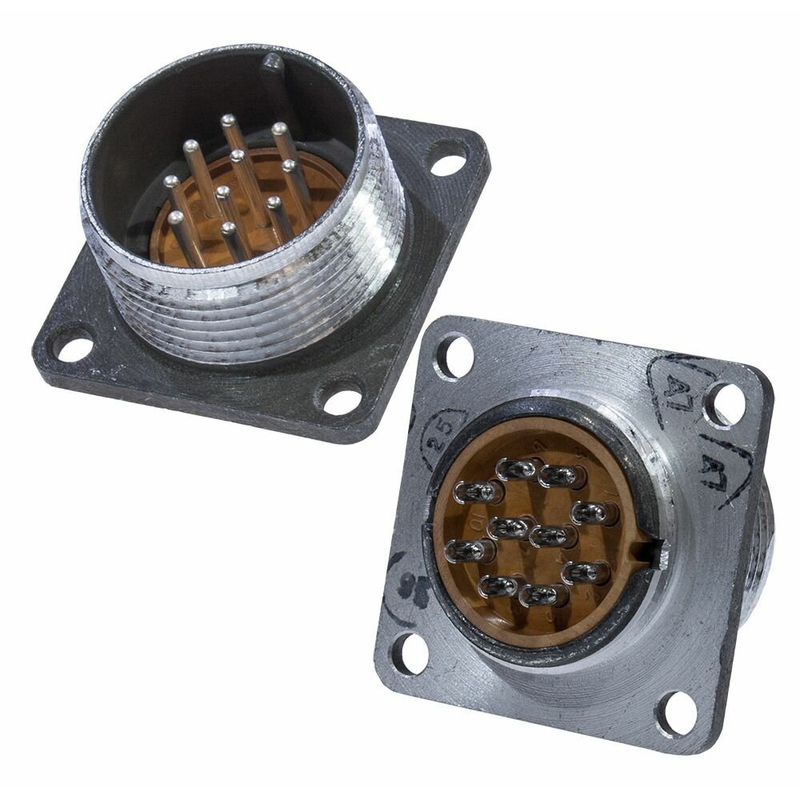

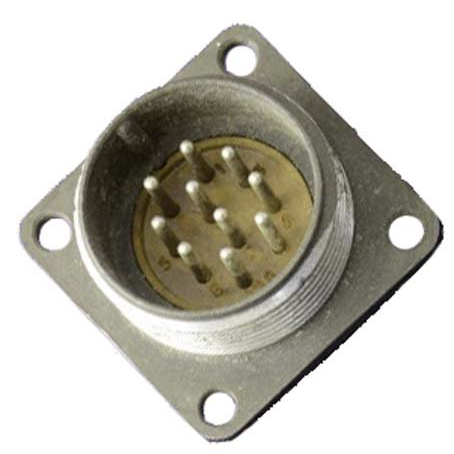

2РМДТ24Б10Г5В1В производства «Элекон» — это цилиндрический низкочастотный электрический разъем серии 2РМДТ, выполненный в виде приборной розетки блочного типа с внутренним объемным монтажом. Изделие предназначено для надежного электрического соединения в цепях промышленного оборудования, приборов и аппаратуры, где предъявляются повышенные требования к вибрационной стойкости и стабильности контакта.

Разъем применяется в составе электротехнических и электронных устройств, работающих при воздействии вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Такие условия характерны для промышленной автоматики, измерительной техники и аппаратуры, эксплуатируемой на подвижных объектах.

Подтвержденные технические характеристики

• Количество контактов — 10, диаметр каждого контакта 1,5 мм.
• Номинальный ток — до 10 А на контакт и до 83 А на соединитель в целом.
• Рабочее напряжение — до 560 В постоянного и переменного тока с частотой до 3 МГц.
• Посадочный диаметр — 24 мм.
• Корпус металлический, без патрубка; теплостойкость до 100 градусов Цельсия.
• Степень защиты — IP20.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 500 сочленений и расчленений, наработка не менее 5000 часов.
• Вес разъема — около 23–25,5 грамма.
• Срок сохраняемости — до 25 лет.

Электрические параметры

Разъем рассчитан на длительную работу при указанных токовых и температурных нагрузках. Сопротивление изоляции не менее 1000 МОм обеспечивает надежное разделение цепей, а рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие как в условиях сильного мороза, так и при нагреве оборудования.

Механические параметры

Посадочный диаметр 24 мм определяет установочные размеры розетки. Корпус изготовлен из металла и карболита, что придает конструкции прочность и защищает контакты от внешних воздействий. Степень защиты IP20 исключает попадание внутрь твердых частиц размером более 12,5 мм, при этом изделие не предназначено для работы в условиях прямого воздействия влаги.

Конструкция и монтаж

Монтаж 2РМДТ24Б10Г5В1В выполняется пайкой или обжимкой проводов сечением до 1 квадратного миллиметра. Контакты имеют покрытие золотом или серебром, что улучшает проводимость и снижает переходное сопротивление. Внутренний объемный монтаж подразумевает размещение проводников внутри корпуса розетки.

Разъем соответствует вилке типа Ю8243, что упрощает подбор ответной части при комплектовании соединительных узлов. Сочетание металлического корпуса, теплостойкости до 100 градусов Цельсия и стойкости к вибрации делает изделие пригодным для ответственных применений.

Область применения

1. Промышленное оборудование и станки, где требуется вибростойкое соединение цепей управления и питания.
2. Приборы и аппаратура с блочным монтажом, включая измерительную и контрольную технику.
3. Электротехнические узлы, работающие при температурах от минус 60 до плюс 100 градусов Цельсия.
4. Системы, где необходима коммутация до 10 цепей с током до 10 А на контакт.

Условия эксплуатации и надежность

Изделие сохраняет работоспособность при вибрационных нагрузках от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Ресурс в 500 циклов сочленения и расчленения и наработка не менее 5000 часов подтверждают пригодность разъема для длительной эксплуатации. Срок сохраняемости до 25 лет позволяет формировать складские запасы без риска потери характеристик.

Производитель — «Элекон» (Россия). Артикул товара — 80293. Категория — 2РМД.
