Назначение разъёма 2РМДТ24Б10Г5В1В

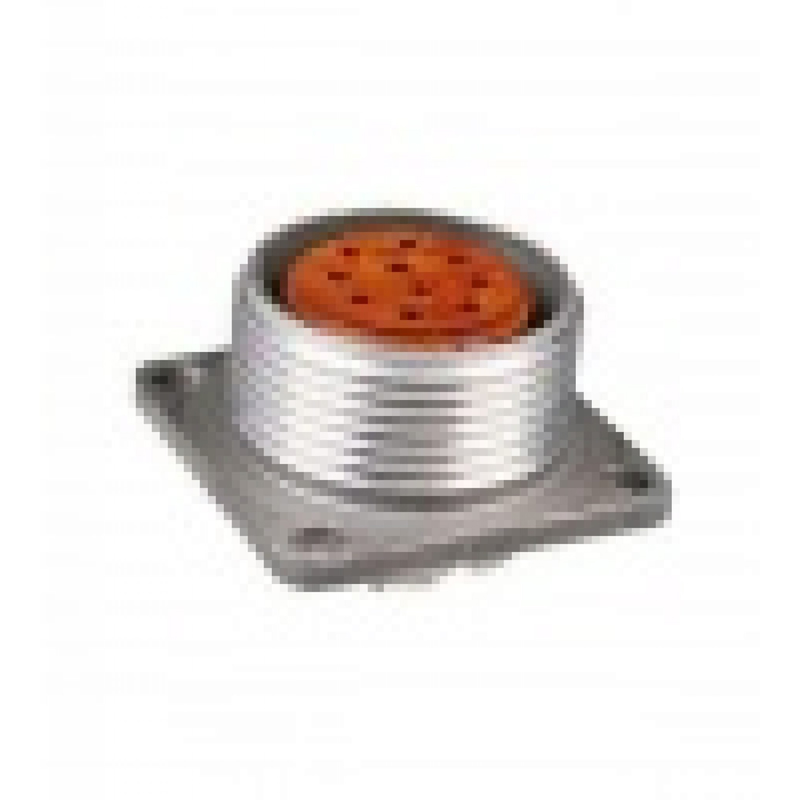

2РМДТ24Б10Г5В1В — это цилиндрический низкочастотный электрический разъём, выпускаемый компанией «Элекон». По конструкции это приборная розетка блочного типа с десятью контактами. Изделие предназначено для соединения электрических цепей переменного тока частотой до 3 МГц и цепей постоянного тока. Разъём применяется там, где требуется компактное и надёжное штекерное соединение с возможностью передачи значительного тока через каждый контакт.

Артикул изделия — 50024. Модель относится к серии 2РМДТ и имеет номенклатурный номер 324371329 у производителя «Элекон».

Подтверждённые технические особенности

Конструкция разъёма рассчитана на посадочный диаметр 24 мм. Контакты имеют диаметр 1,5 мм и выполнены извлекаемыми, что позволяет при необходимости заменять их без замены всего соединителя. Всего в корпусе размещено 10 контактов.

• Максимальная токовая нагрузка: до 10 А на каждый контакт и до 83 А на весь соединитель.
• Максимальное рабочее напряжение: до 560 В.
• Теплостойкость: до 100 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: не менее 1000 часов.
• Количество сочленений-расчленений: до 500 циклов.
• Масса: около 23 г.

Корпус соединителя металлический, основание выполнено из карболита. Разъём негерметичный и не имеет патрубка. Такое исполнение обеспечивает механическую прочность при умеренной массе.

Условия эксплуатации и устойчивость к воздействиям

Соединители серии 2РМДТ применяются в различных электрических системах и рассчитаны на работу в условиях механических нагрузок. Подтверждённые характеристики устойчивости включают:

• вибрационные нагрузки;
• удары с ускорением до 200 g;
• звуковое давление до 170 dB.

Применение

Разъём 2РМДТ24Б10Г5В1В востребован в электрических системах, где необходимо соединять цепи постоянного тока и переменного тока частотой до 3 МГц при напряжении до 560 В. Благодаря извлекаемым контактам и высокой токовой нагрузке на контакт изделие подходит для приборных соединений в составе блоков и устройств, эксплуатируемых в условиях вибрации, ударов и повышенного звукового давления. Карболитовое основание и металлический корпус обеспечивают стойкость к нагреву до 100 °C.

Комплектация и общие сведения

Поставляется как приборная розетка блочного типа с десятью извлекаемыми контактами. Год выпуска указан как 2017. Дополнительные данные о комплектации, сертификатах, стандартах, гарантии и стране производства в предоставленной информации отсутствуют.
