Разъем 2РМДТ24Б10Г5В1В: надежное подключение для промышленной аппаратуры

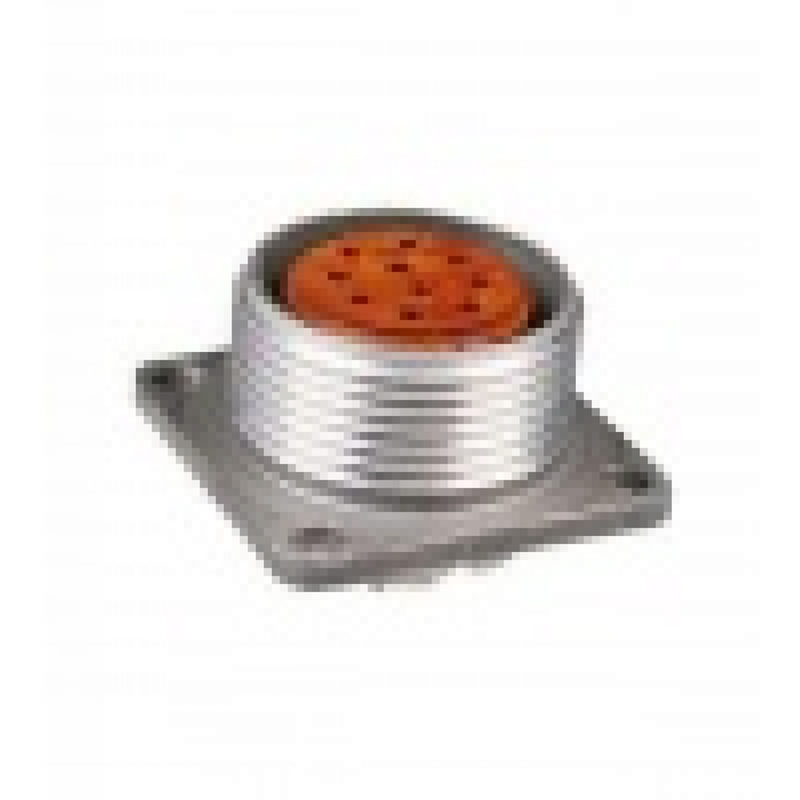

2РМДТ24Б10Г5В1В — цилиндрический низкочастотный электрический разъем серии 2РМДТ, выполненный в виде приборной (блочной) розетки без патрубка. Он предназначен для монтажа на панели оборудования и подключения электрических цепей постоянного и переменного тока в составе промышленной, измерительной, транспортной и специальной аппаратуры.

Конструкция разъема рассчитана на работу в условиях вибрации, механических воздействий, перепадов температур и повышенной влажности. Резьбовое сочленение обеспечивает устойчивую фиксацию ответной части, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Основные характеристики

Технические параметры относятся к исполнению 2РМДТ24Б10Г5В1В с десятью контактами и серебряным покрытием контактной группы.

Конструктивные особенности

Разъем имеет металлический корпус, рассчитанный на панельную установку. Контактная часть включает десять круглых гнезд диаметром 1,5 мм; контакты рассчитаны на подключение проводников сечением до 1 мм². Электрический монтаж обычно выполняют пайкой, а механическое крепление — через монтажные отверстия корпуса.

Контакты изготавливаются из латуни и имеют серебряное покрытие. Такое решение способствует снижению переходного сопротивления: для контактов данного типоразмера оно составляет не более 2,5 мОм. Электрическая прочность изоляции заявлена на уровне 1850 В.

Где применяется 2РМДТ24Б10Г5В1В

Разъем 2РМДТ24Б10Г5В1В подходит для создания разъемных соединений внутри корпусов и на панелях электрооборудования. Типовые сферы использования:

• Промышленные системы автоматики и управления

• Контрольно-измерительные приборы

• Источники питания и силовые шкафы

• Испытательное и лабораторное оборудование

• Средства связи и телемеханики

• Транспортная, авиационная и специальная техника

• Аппаратура, работающая при вибрациях и температурных перепадах

Негерметичное исполнение означает, что разъем целесообразно применять внутри защищенного корпуса, шкафа или приборной оболочки, где он не подвергается прямому воздействию воды, пыли либо агрессивной среды.

Преимущества для проектирования

Ключевое преимущество 2РМДТ24Б10Г5В1В — сочетание компактного форм-фактора, десяти силовых или сигнальных цепей и надежной резьбовой фиксации. Условный размер корпуса 24 позволяет разместить соединитель на приборной панели без избыточного занимаемого пространства, а диапазон температур от −60 до +100 °C расширяет возможности применения в оборудовании для сложных климатических условий.

Например, этот разъем может использоваться на лицевой или внутренней панели блока управления: через его 10 контактов можно вывести питание, сигналы датчиков, цепи управления исполнительными механизмами и служебные линии. После соединения штекер фиксируется резьбой, благодаря чему контакт сохраняет стабильность даже при вибрационных нагрузках.

Что учитывать при установке

При выборе и монтаже 2РМДТ24Б10Г5В1В важно сопоставить допустимые электрические параметры каждой цепи с токовой нагрузкой до 10 А на контакт и суммарным ограничением до 83 А на весь соединитель. Необходимо также обеспечить соответствие ответной части серии 2РМДТ, правильную ориентацию по ключу и надежную пайку проводов сечением не более 1 мм².

Разъем 2РМДТ24Б10Г5В1В — практичное решение для оборудования, где требуется многоконтактное панельное подключение, механическая прочность соединения и стабильная работа электрических цепей в широком диапазоне эксплуатационных условий.
