Назначение соединителя

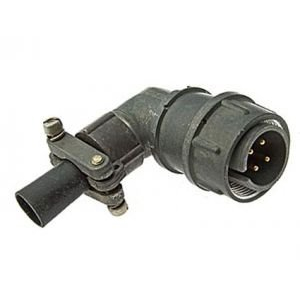

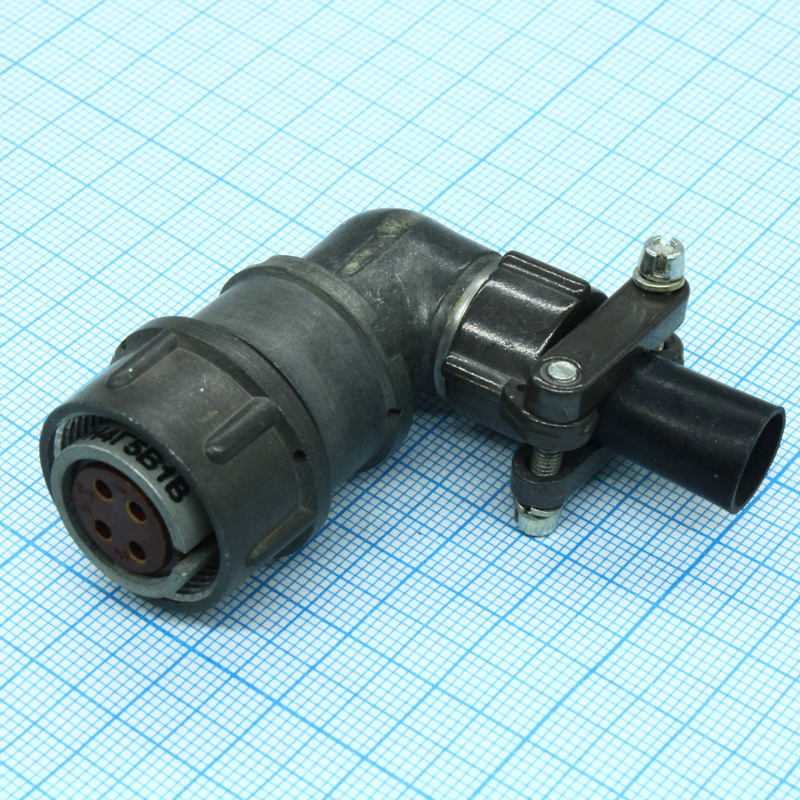

2РМДТ18КУН4ШВ1В «5» — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности, вибрационных и ударных нагрузок, а также при экстремальных температурах окружающей среды.

Соединитель относится к категории 2РМД и выпускается в негерметичном исполнении с кабельным корпусом. Такое исполнение применяется там, где требуется частая коммутация кабельных линий и устойчивость к климатическим воздействиям, включая тропический климат.

Расшифровка обозначения

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 18 — условный размер корпуса, диаметр посадочного отверстия 18 мм.
• К — кабельный корпус.
• УН — угловой патрубок для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — покрытие контактов серебром.
• 5 — вариант исполнения с теплостойкостью до 100 градусов Цельсия.
• В — всеклиматическое исполнение.
• 1В — дополнительная модификация.

Технические характеристики

Соединитель рассчитан на токовую нагрузку до 36 А на контакт. Максимальное рабочее напряжение составляет от 560 до 700 В. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность достигает 2300 В по амплитудному значению. Ёмкость между контактами — не более 6 пФ.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости составляет от 15 до 25 лет. Минимальная наработка — от 1000 до 5000 часов, количество циклов сочленения — 500.

Стойкость к механическим воздействиям

• Синусоидальная вибрация в диапазоне от 50 до 10000 Гц с нагрузкой до 170 дБ.
• Механические удары с ускорением до 5000 метров на секунду в квадрате.
• Линейное ускорение до 2000 метров на секунду в квадрате, что соответствует 200 g.

Применение и монтаж

Соединитель используется в авиации, военной технике и промышленных системах отопления, вентиляции, кондиционирования и холодоснабжения для подключения кабелей в жёстких условиях эксплуатации. Монтаж выполняется пайкой внутренним объёмным способом. Фиксация сочленения — резьбовая, поляризация — одношпоночная, что исключает неправильное подключение.

Приёмка

Товар поставляется с приёмкой «5». Данный признак подтверждает соответствие изделия установленным требованиям по приёмке и контрольным испытаниям. Артикул позиции — 2213.
