Назначение

2РМДТ18КУН4ШВ1В «5» — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Артикул изделия — 2212, категория — 2РМД.

Конструктивные особенности

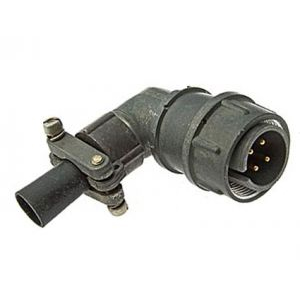

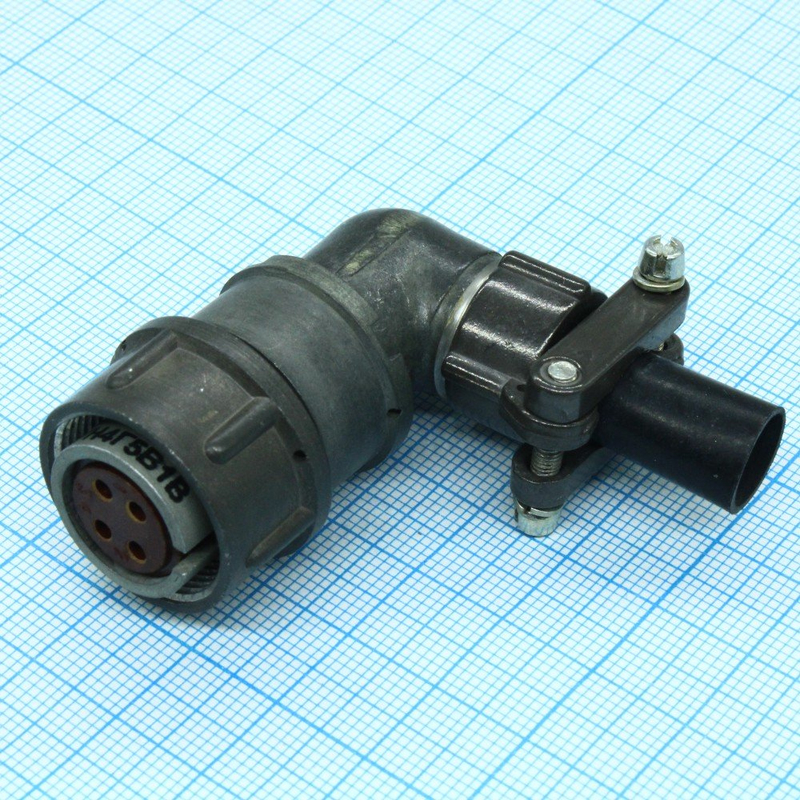

Изделие представляет собой кабельную вилку с угловым патрубком, рассчитанную на неэкранированный кабель. Фиксация в сочленённом положении — резьбовая. Монтаж выполняется пайкой внутренним способом.

• тип корпуса — кабельный, с угловым патрубком;
• исполнение кабеля — для неэкранированного кабеля;
• количество контактов — 4;
• диаметр контактов — 1 мм;
• условный размер корпуса — 18 мм;
• покрытие контактов — серебро;
• способ монтажа — пайка внутренним способом;
• фиксация сочленения — резьбовая.

Расшифровка обозначения

• 2РМДТ — тип соединителя, негерметичный, тропикоустойчивый;
• 18 — условный размер корпуса;
• КУН — кабельный корпус с угловым патрубком для неэкранированного кабеля;
• 4 — количество контактов;
• Ш — покрытие контактов серебром;
• В1В — исполнение с гайкой для кабеля, теплостойкость 1 (до +100 °C), всеклиматическое исполнение.

Технические характеристики

• максимальное рабочее напряжение — 560–700 В;
• токовая нагрузка на контакт — до 50 А, в зависимости от типономинала;
• рабочий диапазон температур — от минус 60 до плюс 100 °C;
• сопротивление изоляции — не менее 1000–5000 МОм;
• количество сочленений-расчленений — до 500;
• наработка — не менее 5000 часов;
• исполнение — всеклиматическое (В), тропикоустойчивое;
• приёмка — «5».

Применение и условия эксплуатации

Соединитель востребован в составе узлов и блоков радиоэлектронной аппаратуры, где требуется компактное многоконтактное соединение кабельных линий с угловым выводом кабеля. Резьбовая фиксация удерживает сочленение при механических нагрузках, а угловой патрубок позволяет прокладывать кабель под изгибом без излома жил.

Тропикоустойчивое и всеклиматическое исполнение обеспечивает работоспособность при влажности до 98 процентов и при пониженном давлении. Изделие сохраняет характеристики в диапазоне температур от минус 60 до плюс 100 °C, что допускает эксплуатацию в неотапливаемых отсеках, на открытых площадках и в условиях перепадов температур.

Монтаж выполняется пайкой внутренним способом, что предъявляет требования к подготовке жил кабеля и точному соблюдению технологии пайки. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при многократных сочленениях.

Приёмка «5» подтверждает, что изделие прошло приёмочный контроль в объёме, соответствующем указанной категории. Сведения о производителе, комплектации, гарантии, сертификатах и стране производства в карточке товара не указаны.
