Назначение разъёма 2РМДТ18КУН4Ш5В1В

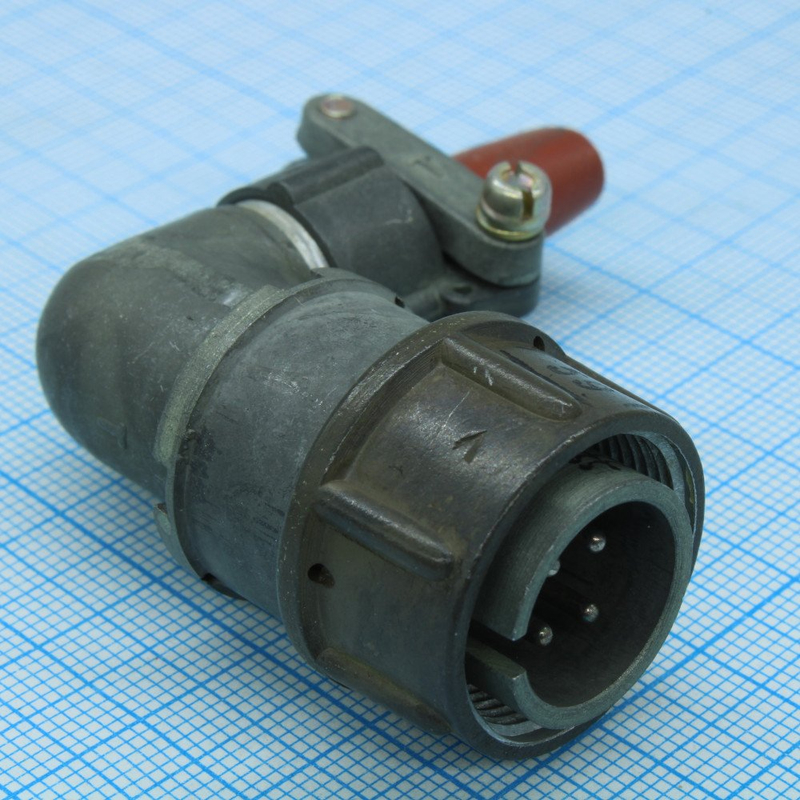

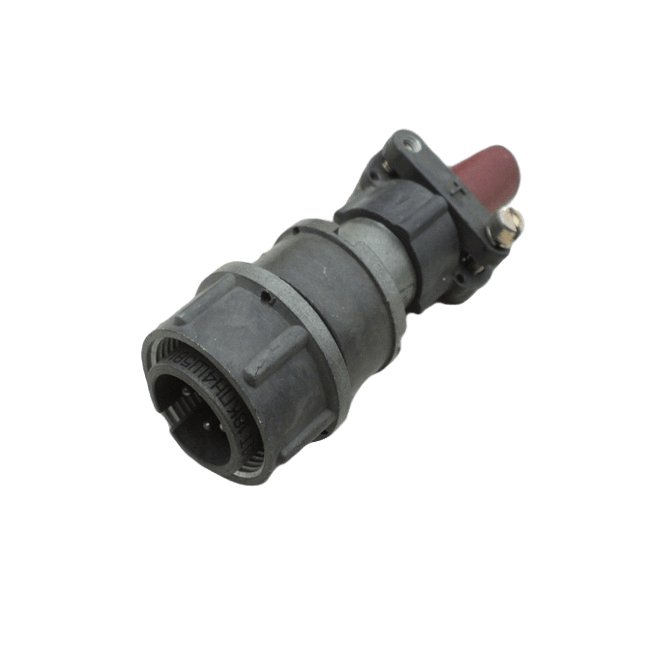

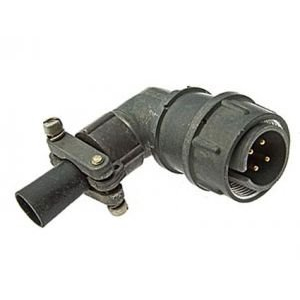

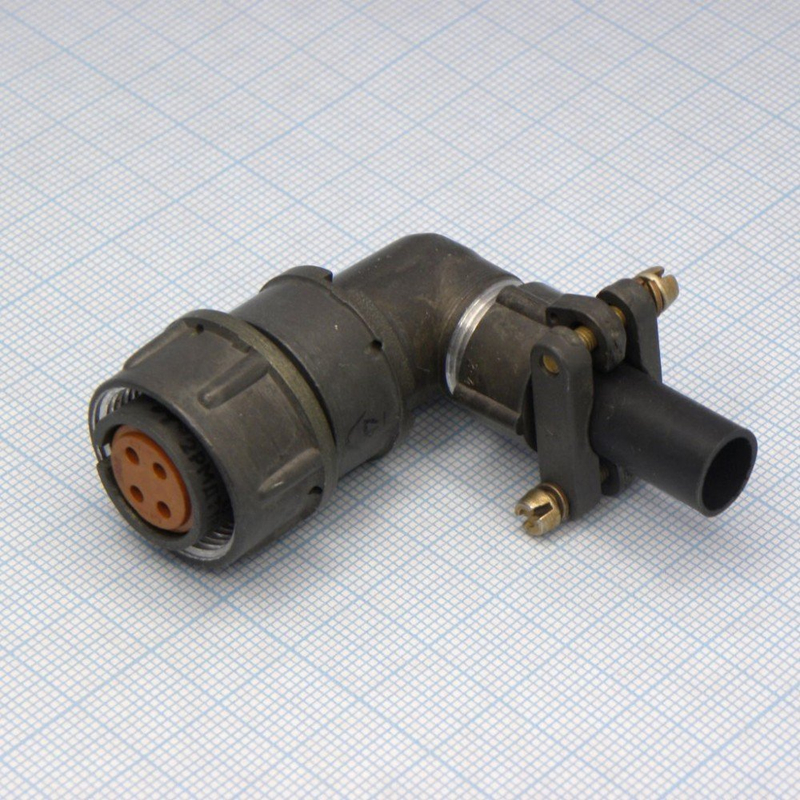

2РМДТ18КУН4Ш5В1В от производителя Элекон — это цилиндрический низкочастотный разъём серии 2РМДТ, выполненный в виде вилки для внутреннего объёмного монтажа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное и разъёмное соединение проводников в составе промышленного, измерительного и специального оборудования.

Артикул товара — 80296, категория — 2РМД. Конструкция относится к классу цилиндрических соединителей, которые широко используются для передачи сигналов и питания между блоками, жгутами и узлами аппаратуры. Вилка рассчитана на эксплуатацию в жёстких условиях и сохраняет работоспособность при значительных механических и климатических нагрузках.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Эти значения определяют допустимые режимы работы и области применения разъёма.

• Количество контактов — 4.
• Диаметр контактов — 1,5 мм.
• Посадочный диаметр корпуса — 18 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на один контакт — до 15 А.
• Суммарная токовая нагрузка на соединитель — до 50 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Наработка — минимум 5000 часов.
• Ресурс соединений — до 500 циклов сочленения и расчленения.
• Срок сохранения работоспособности — 25 лет.

Конструкция и особенности исполнения

Корпус разъёма металлический, основание выполнено из карболита. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает стабильный электрический контакт при вибрации. Монтаж выполняется методом обжимки, что упрощает сборку жгутов и повышает надёжность соединения проводников с контактами.

Контактные элементы покрыты серебром или золотом. Такое покрытие снижает переходное сопротивление и защищает поверхность от окисления, что особенно важно при малых токах сигнальных цепей и при длительной эксплуатации. Вибрационная стойкость рассчитана на диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Применение и условия эксплуатации

Вилка 2РМДТ18КУН4Ш5В1В предназначена для надёжного соединения в промышленных условиях. Её используют в составе кабельных сборок, блоков питания, пультов управления, измерительных стендов и другой аппаратуры, где необходима коммутация цепей с токами до 15 А на контакт и напряжением до 560 В.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия разъём пригоден для оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и в цехах с повышенной вибрацией. Металлический корпус с карболитовым основанием и резьбовое сочленение с поляризацией обеспечивают механическую прочность и защиту от случайного рассоединения.

При монтаже важно соблюдать соответствие диаметра контактов и сечения подключаемых проводников, а также учитывать суммарную токовую нагрузку на соединитель. Заявленный ресурс до 500 циклов сочленения и наработка не менее 5000 часов делают этот разъём подходящим для узлов, которые обслуживаются или заменяются в процессе эксплуатации.
