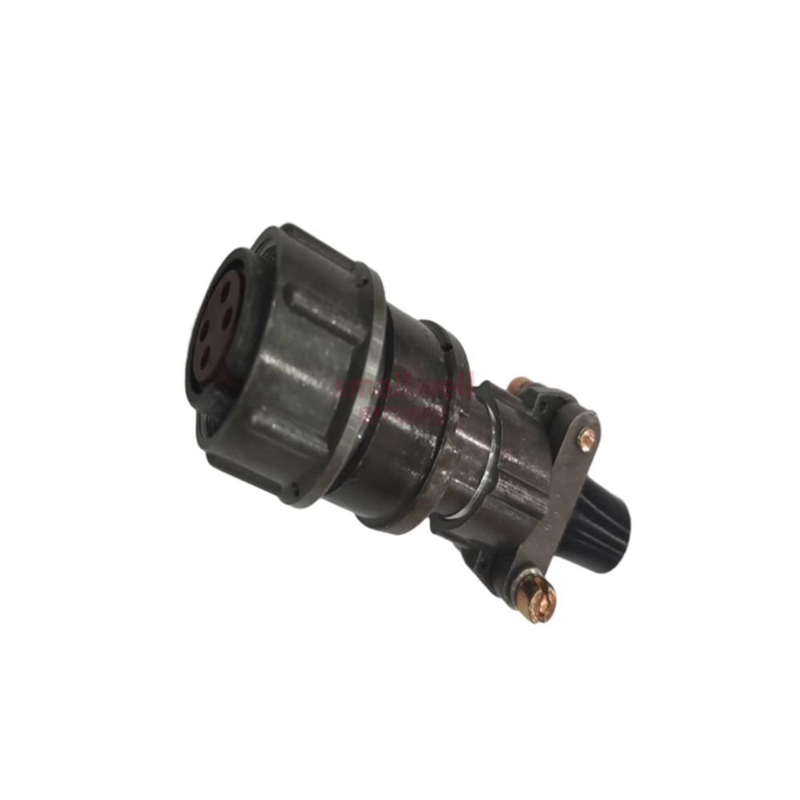

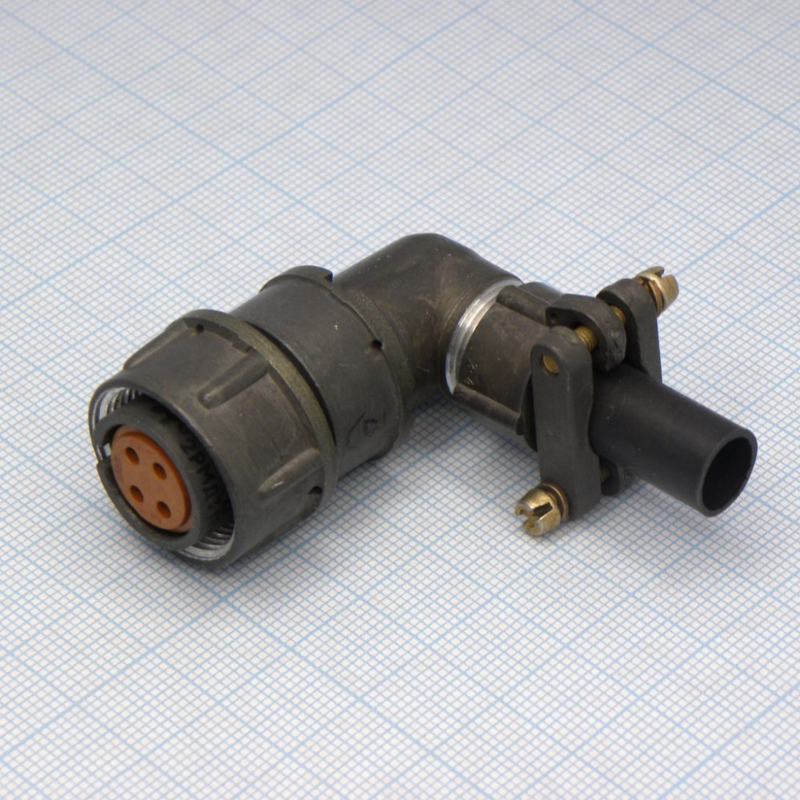

2РМДТ18КУН4ГВ1В «5»

Цена:

2350 ₽

Технические характеристики

2РМДТ18КУН4ГВ1В

2РМДТ18КУН4ГВ1В — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ, предназначенная для надежного электрического соединения в цепях переменного и постоянного тока. Она негерметичная, всеклиматического исполнения, с теплостойкостью до 100°C, и используется в различных промышленных и технических системах.

Основные характеристики

Разъем имеет 4 контакта диаметром 1,5 мм с серебряным покрытием (индекс "Г5В"), что обеспечивает токовую нагрузку до 15 А на контакт и до 50 А общую при напряжении до 560 В. Сечение подсоединяемого провода — не более 1 мм², сопротивление контакта — до 0,0025 Ом, а сопротивление изоляции — не менее 5000 МОм.

Расшифровка обозначения

2РМДТ — тип соединителя (негерметичный, тропикоустойчивый).
18 — условный размер корпуса (посадочный диаметр 18 мм).
КУН — кабельный корпус (К), угловой патрубок (У), неэкранированный (Н).
4 — количество контактов.
Г — розетка (гнездо).
5 — диаметр контактов 1,5 мм.
В — серебро на контактах.
1 — температура до 100°C.
В — всеклиматическое исполнение.

Условия эксплуатации

Соединитель выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с² одиночные), линейное ускорение до 2000 м/с² и работает при температурах от -60 до +100°C. Минимальная наработка — 500–5000 часов, срок сохраняемости — до 25 лет.

Описание

Назначение и область применения

2РМДТ18КУН4ГВ1В «5» — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока и применяется в промышленных и технических системах, где требуется негерметичный соединитель всеклиматического исполнения с теплостойкостью до 100 градусов Цельсия.

Артикул позиции — 2209, категория — 2РМД. Производитель в данных о товаре не указан, поэтому сведения о конкретном изготовителе в описании не приводятся.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМДТ и читается по позициям:

2РМДТ — тип соединителя, негерметичный, тропикоустойчивый;
18 — условный размер корпуса, посадочный диаметр 18 мм;
КУН — кабельный корпус, угловой патрубок, неэкранированное исполнение;
4 — количество контактов;
Г — розетка (гнездо);
5 — диаметр контактов 1,5 мм;
В — серебряное покрытие контактов;
1 — верхний предел температуры до 100 градусов Цельсия;
В — всеклиматическое исполнение.

Технические характеристики

Разъём имеет 4 контакта диаметром 1,5 мм с серебряным покрытием (индекс «Г5В»). Такое покрытие обеспечивает токовую нагрузку до 15 ампер на контакт и до 50 ампер суммарно по разъёму при напряжении до 560 вольт.

Сечение подсоединяемого провода — не более 1 квадратного миллиметра. Сопротивление контакта составляет до 0,0025 Ом, сопротивление изоляции — не менее 5000 мегаом. Корпус — кабельный, с угловым патрубком, без экранирования; исполнение негерметичное.

Условия эксплуатации

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Минимальная наработка изделия — от 500 до 5000 часов, срок сохраняемости — до 25 лет.

Приёмка

В характеристиках позиции указана приёмка «5». Этот признак относится к приёмке изделия и подтверждает, что поставка соответствует заявленному приёмочному уровню.

При монтаже следует учитывать ограничение по сечению провода и температурный диапазон, а также негерметичность исполнения: соединитель не предназначен для работы в среде с прямым воздействием влаги под давлением.
