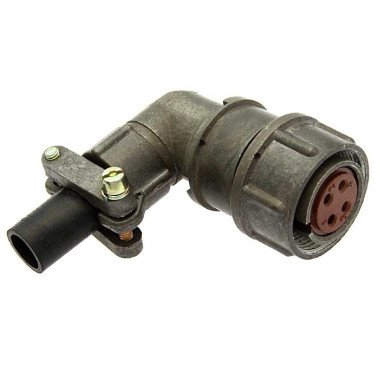

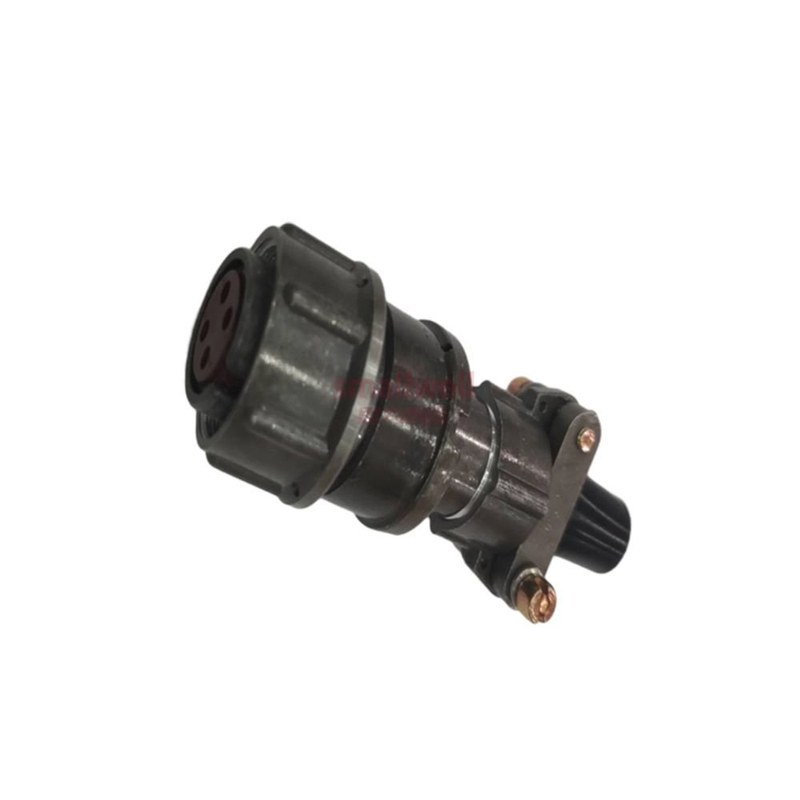

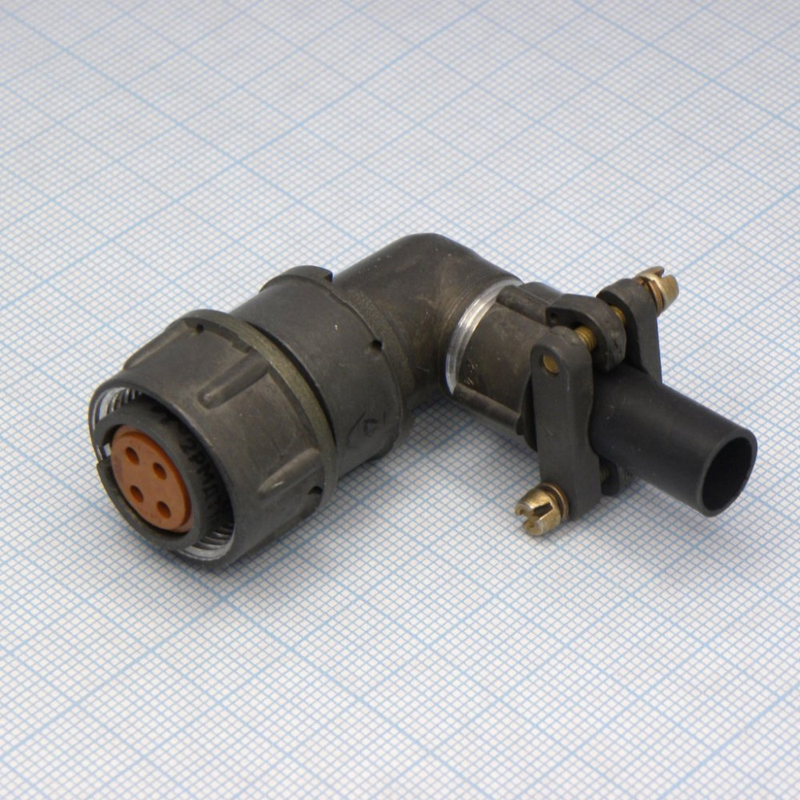

2РМДТ18КУН4ГВ1В «5»

Цена:

2350 ₽

Технические характеристики

2РМДТ18КУН4ГВ1В

2РМДТ18КУН4ГВ1В — это кабельная розетка из серии негерметичных цилиндрических низкочастотных соединителей 2РМДТ, предназначенная для надежного электрического соединения в цепях переменного и постоянного тока.

Основные характеристики

Она имеет 4 контакта диаметром 1,5 мм с серебряным покрытием, максимальную токовую нагрузку до 15 А на контакт и до 50 А общую, при рабочем напряжении до 560 В. Посадочный диаметр корпуса — 18 мм, сечение подсоединяемого провода — до 1 мм², сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. +3

Расшифровка обозначения

2РМДТ: тип соединителя (негерметичный, тропикоустойчивый).
18: условный размер корпуса.
КУН: кабельный корпус с угловым патрубком и гайкой.
4: количество контактов.
Г: розетка (гнездо).
5: диаметр контактов 1,5 мм.
В: серебряное покрытие.
1: теплостойкость до 100°C.
В: всеклиматическое исполнение.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100°C, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), линейное ускорение 2000 м/с². Обеспечивает до 500 сочленений-расчленений, наработку не менее 1000 часов, частоту до 3 МГц.

Описание

Назначение

2РМДТ18КУН4ГВ1В «5» — кабельная розетка из серии негерметичных цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для надежного электрического соединения в цепях переменного и постоянного тока.

Розетка относится к негерметичным соединителям тропикоустойчивого исполнения и применяется там, где требуется разъемное соединение кабеля с ответной частью при повышенных требованиях к стойкости к внешним воздействиям.

Расшифровка обозначения

2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
18 — условный размер корпуса.
КУН — кабельный корпус с угловым патрубком и гайкой.
4 — количество контактов.
Г — розетка (гнездо).
5 — диаметр контактов 1,5 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до 100 градусов Цельсия.
В — всеклиматическое исполнение.

Технические характеристики

Розетка имеет 4 контакта диаметром 1,5 мм с серебряным покрытием. Максимальная токовая нагрузка составляет до 15 А на контакт и до 50 А общую при рабочем напряжении до 560 В.

Посадочный диаметр корпуса — 18 мм. Сечение подсоединяемого провода — до 1 мм². Сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм.

Частотный диапазон работы — до 3 МГц. Ресурс по сочленениям и расчленениям — до 500 циклов, наработка — не менее 1000 часов.

Условия эксплуатации

Изделие работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².

Стойкость к механическим ударам: до 5000 м/с² при одиночном ударе и до 1000 м/с² при многократном. Линейное ускорение — до 2000 м/с².

Применение

Кабельная розетка с угловым патрубком и гайкой применяется для монтажа ответных частей соединителей 2РМДТ на кабельных линиях. Угловой патрубок позволяет укладывать кабель под углом к оси разъема, что удобно при ограниченном пространстве в отсеке или шкафу.

Всеклиматическое исполнение и теплостойкость до 100 градусов Цельсия допускают эксплуатацию в составе бортовой и наземной аппаратуры, работающей в широком диапазоне температур и при интенсивных механических нагрузках.

Приемка

В карточке товара указана приемка «5». Артикул позиции — 2208, категория — 2РМД. Сведения о производителе в карточке товара не указаны.
