2РМДТ18КУН4Г5В1В: кабельная розетка для надежных электрических соединений

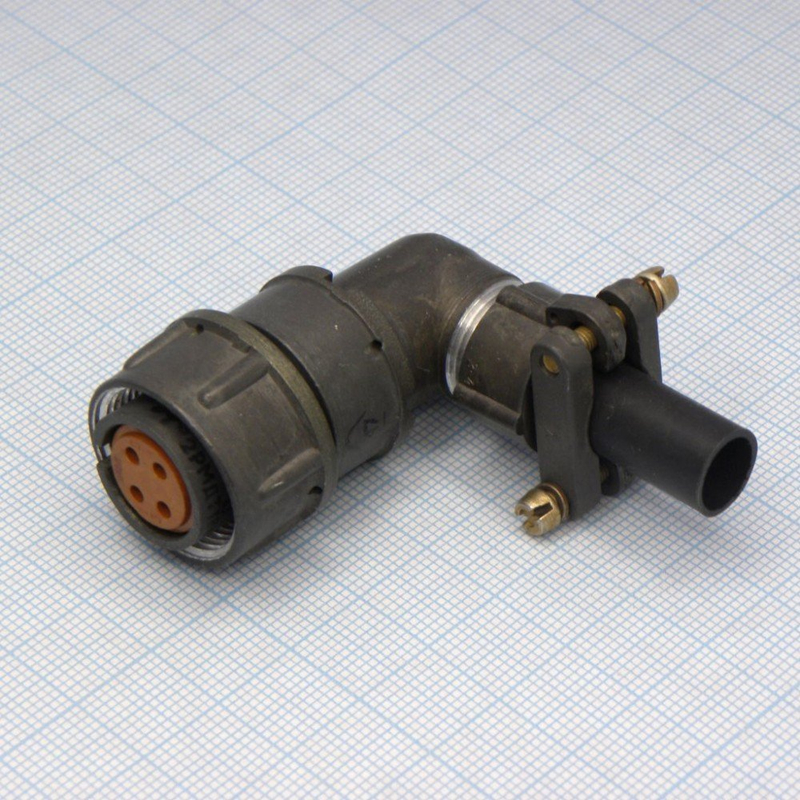

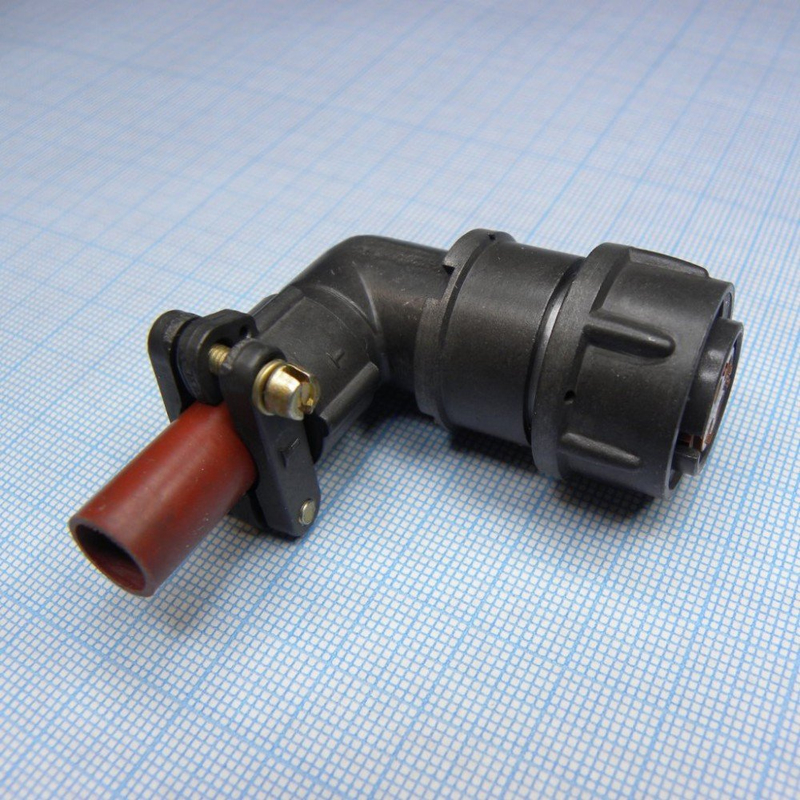

2РМДТ18КУН4Г5В1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для разъемного подключения электрических цепей постоянного и переменного тока. Модель выполнена в виде кабельной розетки с угловым патрубком, четырьмя контактами и резьбовой фиксацией в сочлененном положении.

Назначение и область применения

Разъем 2РМДТ18КУН4Г5В1В используют в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах, промышленном оборудовании и других устройствах, где требуется устойчивое разъемное соединение кабельных линий.

Конструкция рассчитана на внутренний объемный монтаж. Подключение проводников к хвостовикам контактов выполняют пайкой, а резьбовое сочленение помогает надежно удерживать пару разъемов при вибрационных и эксплуатационных нагрузках.

Расшифровка маркировки

Маркировка отражает основные конструктивные особенности изделия:

Такая расшифровка особенно важна при подборе ответной части соединителя: совпадать должны не только серия и размер корпуса, но и схема расположения контактов, а также конструкция сопрягаемой части.

Технические особенности

Для исполнения 2РМДТ18КУН4Г5В1В характерны следующие параметры:

• Кабельная розетка с угловым патрубком.

• Четыре круглых гнездовых контакта диаметром 1,5 мм.

• Номинальное рабочее напряжение до 560 В.

• Допустимый ток на один контакт — до 15 А.

• Суммарная токовая нагрузка на соединитель — до 50 А.

• Серебряное покрытие контактных элементов.

• Металлический корпус, изолятор из карболита.

• Резьбовой способ сочленения.

• Пайка как способ электрического присоединения проводов.

• Рабочий температурный диапазон от −60 до +100 °C.

• До 500 циклов сочленения и расчленения.

Серебряное покрытие контактов способствует стабильности электрического контакта, а угловое исполнение патрубка удобно в условиях ограниченного пространства внутри корпусов, шкафов и приборных отсеков.

Практический пример применения

Например, разъем может использоваться для подключения четырехжильного кабеля между стационарным блоком управления и внешним узлом оборудования. Угловой патрубок позволяет вывести кабель вдоль корпуса, снижая нагрузку на место ввода и помогая аккуратно разместить проводку в плотной компоновке.

На что обратить внимание

При использовании 2РМДТ18КУН4Г5В1В важно учитывать:

• Соединитель является негерметичным, поэтому для эксплуатации при прямом воздействии воды, пыли или агрессивной среды может потребоваться дополнительная защита.

• Параметры по току и напряжению следует оценивать применительно ко всей электрической схеме, с учетом сечения проводов, условий охлаждения и характера нагрузки.

• Для корректного соединения необходима совместимая ответная часть с соответствующим типоразмером и контактным сочетанием.

• Монтаж пайкой требует соблюдения технологии, чтобы не перегреть изолятор и не ухудшить свойства контактного узла.

2РМДТ18КУН4Г5В1В — функциональное решение для создания компактных, надежных и обслуживаемых разъемных соединений в электротехнических и радиоэлектронных системах.
