Назначение соединителя 2РМДТ18КУН4Г5В1ЛВ

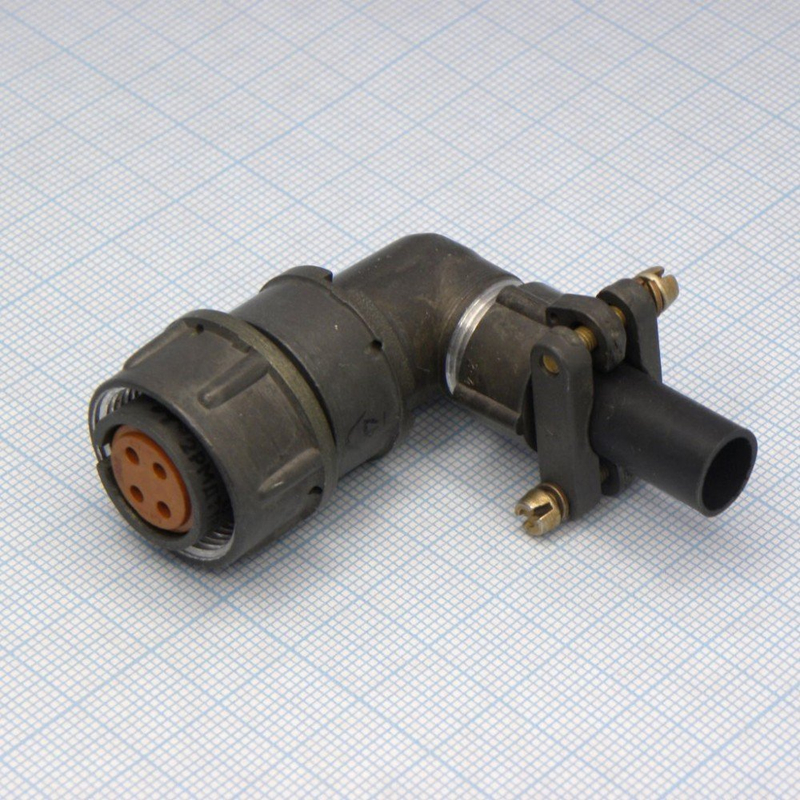

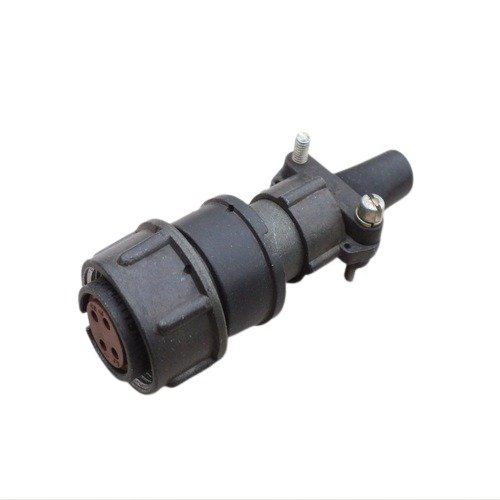

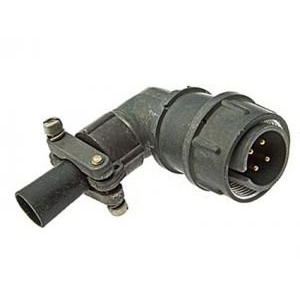

2РМДТ18КУН4Г5В1ЛВ производства Элекон — это цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ. Такие разъёмы предназначены для работы в электрических цепях постоянного и переменного тока, а сама серия рассчитана на монтаж в электротехнической аппаратуре. Основное назначение изделия — обеспечение надёжного разъёмного контакта между узлами и блоками оборудования, где требуется периодическое или сервисное соединение и разъединение цепей.

Обозначение указывает на розетку (соединитель) типоразмера 18 с четырьмя контактами. Низкочастотное исполнение определяет область применения — передача сигнала и питание в цепях, не требующих работы на сверхвысоких частотах. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги, пыли под давлением или агрессивных сред, и его следует применять внутри корпусов, шкафов и блоков аппаратуры.

Подтверждённые особенности конструкции

Для серии 2РМДТ характерны металлический корпус и карболитовое основание. Эти материалы обеспечивают механическую прочность корпуса и электрическую изоляцию контактной группы. Ниже перечислены особенности, следующие из описания и маркировки изделия.

• Цилиндрическая форма корпуса — типовое решение для приборных разъёмов, удобное для установки в круглые отверстия панелей и блоков.
• Низкочастотное исполнение — рассчитано на цепи постоянного и переменного тока.
• Негерметичное исполнение — монтаж внутри защищённого объёма аппаратуры.
• Четыре контакта — контактная группа рассчитана на подключение четырёх проводников.
• Типоразмер 18 — габаритный ряд серии 2РМДТ, определяющий присоединительные размеры и совместимую ответную часть.
• Металлический корпус — механическая защита и экранирующие свойства конструкции.
• Карболитовое основание — изоляция контактов и фиксация контактной группы.

Применение

Соединители серии 2РМДТ применяются для соединения электрических цепей в аппаратуре общего и промышленного назначения. Типовые места установки — блоки питания, измерительные приборы, промышленная электроника и другое оборудование, где нужен надёжный разъёмный контакт без требований к герметичности.

В блоках питания такие разъёмы используются для подключения входных и выходных цепей, а также для соединения модулей внутри корпуса. В измерительных приборах они обеспечивают связь между платами, датчиками и внешними кабельными сборками. В промышленной электронике — для коммутации цепей управления, сигнализации и питания в шкафах и пультах.

Порядок подбора и совместимость

Перед установкой важно сверить количество контактов, тип исполнения, типоразмер и совместимую ответную часть, чтобы разъём точно подошёл по механике и распиновке. Для данного изделия следует учитывать четыре контакта, типоразмер 18 и негерметичное исполнение серии 2РМДТ.

1. Проверить число контактов — четыре, в соответствии с маркировкой.
2. Уточнить типоразмер — 18, для совпадения присоединительных размеров.
3. Подобрать ответную часть той же серии и типоразмера с учётом типа исполнения.
4. Убедиться, что условия эксплуатации не требуют герметичного исполнения.
5. Сверить распиновку с схемой подключения оборудования.

Маркировка «2РМДТ18КУН4Г5В1ЛВ» содержит сведения о серии, типоразмере и количестве контактов; расшифровку остальных буквенно-цифровых групп рекомендуется уточнять по действующему каталогу производителя Элекон, поскольку в приведённых данных они не раскрыты. Артикул изделия — 50019, категория — 2РМД. Указанный год сведений — 2017.
