Назначение разъёма 2РМДТ18КУЭ7Г1В1В

2РМДТ18КУЭ7Г1В1В Элекон «5» представляет собой цилиндрический низкочастотный разъём серии 2РМДТ, изготовленный заводом «Элекон». По конструктивному исполнению это кабельная розетка, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется в электро- и радиоаппаратуре, где требуется надёжная коммутация цепей в условиях повышенных механических и климатических нагрузок.

Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории, и означает, что разъём прошёл соответствующий контроль качества на предприятии-изготовителе.

Подтверждённые технические особенности

Разъём оснащён семью контактами диаметром 1 мм, выполненными в виде гнёзд. Максимальный ток на один контакт составляет 7 А, а суммарный ток на весь соединитель достигает 40 А. Электрические параметры обеспечивают стабильную работу в составе ответственных цепей питания и сигнала.

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Материал корпуса — алюминиевый сплав.
• Материал изолятора — карболит.
• Материал контактов — латунь с серебряным покрытием.
• Метод сочленения — резьбовой.
• Монтаж — объёмный с пайкой.
• Патрубок прямой с гайкой для экранированного кабеля.

Конструкция корпуса и применение серебряного покрытия контактов направлены на снижение переходного сопротивления и повышение надёжности соединения при длительной эксплуатации.

Условия эксплуатации и ресурс

Разъём рассчитан на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при влажности до 98 процентов и давлении от 10 в минус пятой степени до 300 кПа.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением 50 g, удары с ускорением до 500 g, а также акустические шумы уровнем 170 дБ. Ресурс составляет 500 соединений-расчленений, срок хранения — 15 лет. Такие показатели делают разъём пригодным для применения в аппаратуре, работающей в жёстких условиях.

Применение и конструктивные особенности

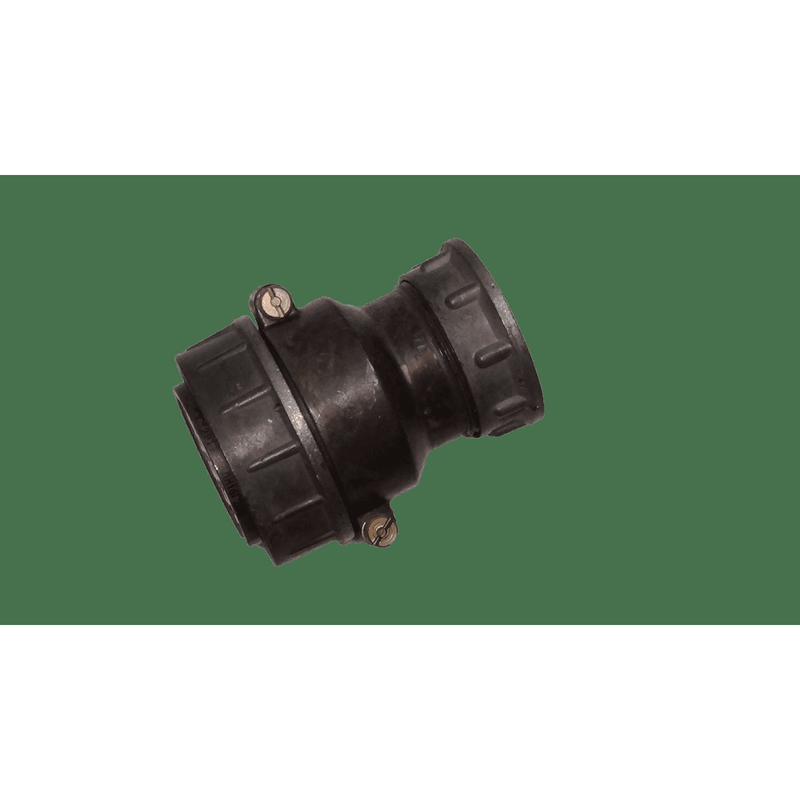

Розетка 2РМДТ18КУЭ7Г1В1В применяется для подключения экранированного кабеля и обеспечивает надёжное механическое и электрическое соединение благодаря резьбовому методу сочленения. Прямой патрубок с гайкой позволяет закрепить кабель и сохранить целостность экрана.

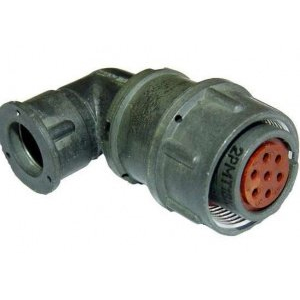

Типичная конструкция розетки 2РМДТ18 имеет серый корпус, красные гнёзда контактов и резьбовое соединение. Монтаж выполняется объёмным способом с пайкой проводников, что обеспечивает стабильный электрический контакт.

Артикул изделия — 20130. Разъём относится к категории 2РМД и выпускается производителем «Элекон».
