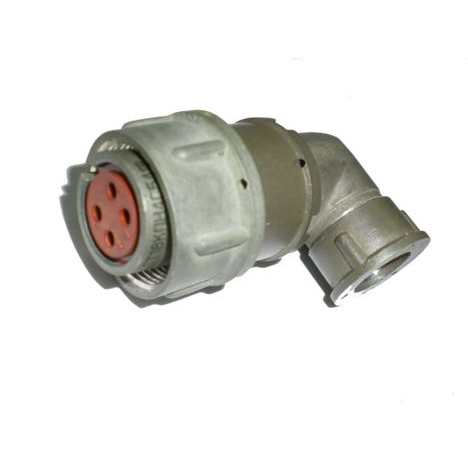

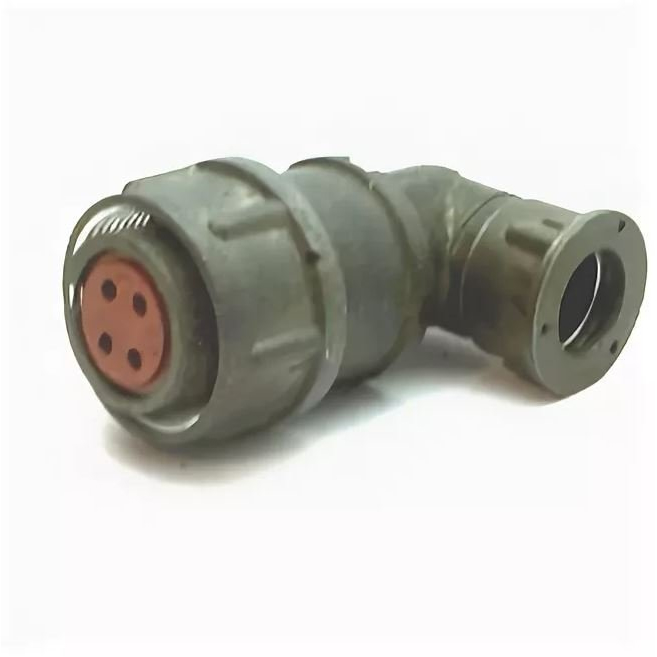

Назначение соединителя 2РМДТ18КУЭ4ШВ1В «5»

2РМДТ18КУЭ4ШВ1В «5» — цилиндрический низкочастотный тропикоустойчивый электрический соединитель серии 2РМДТ с резьбовой фиксацией. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В.

Соединитель применяется там, где требуется устойчивость к тропическому климату, повышенной влажности и механическим воздействиям. Исполнение с приёмкой «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам радиоэлектронной аппаратуры.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМДТ и содержит следующие сведения:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 18 — условный размер корпуса, диаметр посадочного отверстия 18 мм;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — исполнение для экранированного кабеля;
• 4 — количество контактов;
• Ш — серебряное покрытие контактов;
• В — всеклиматическое исполнение;
• 1В — теплостойкость до 100 °C и соответствующее климатическое исполнение.

Конструктивные особенности

Соединитель имеет четыре контакта диаметром 1 мм с серебряным покрытием. Кабельный корпус и угловой патрубок обеспечивают удобный монтаж экранированного кабеля и защиту цепей от внешних помех. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации.

Технические характеристики

Основные параметры изделия подтверждены данными каталога и приведены ниже.

• Максимальная токовая нагрузка — до 50 А на контакт;
• Сопротивление изоляции — не менее 1000 МОм;
• Рабочий диапазон температур — от минус 60 до плюс 100 °C;
• Количество сочленений-расчленений — до 500;
• Минимальная наработка — 5000 часов;
• Срок сохраняемости — 25 лет.

Изделие выдерживает ускорение до 1000 м/с² и влажность 98 % при температуре плюс 40 °C. Указанные параметры определяют пригодность соединителя для эксплуатации в жёстких условиях.

Применение

2РМДТ18КУЭ4ШВ1В «5» используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединитель подходит для монтажа цепей, где требуются стойкость к вибрациям, ударам и экстремальным климатическим факторам.

Область применения охватывает устройства, работающие на открытом воздухе и в неотапливаемых помещениях, а также в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и сохраняемости. Артикул изделия — 2223, категория — 2РМД.
