Назначение разъёма 2РМДТ18КУЭ4Ш5В1В

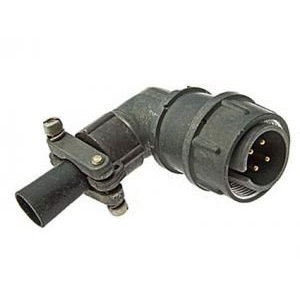

2РМДТ18КУЭ4Ш5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный разъём вилочного типа с внутренним объёмным монтажом. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Применение изделия охватывает промышленные и специальные системы, где требуется надёжная коммутация при воздействии вибраций и акустических шумов.

Подтверждённые технические особенности

Конструкция разъёма включает корпус из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Наружный диаметр корпуса составляет 25 мм, высота — примерно 48–51 мм. Изолятор изготовлен из карболита коричневого цвета. Патрубок прямой, оснащён накидной гайкой с резьбой M20x1, что позволяет использовать экранированный кабель.

Разъём содержит 4 контакта, что соответствует обозначению КУЭ4 в маркировке. Изделие относится к малогабаритным и тропикоустойчивым исполнениям. Электрические параметры подтверждены следующими значениями: сопротивление изоляции достигает 5000 МОм, электрическая прочность составляет 1850 В.

Эксплуатационные характеристики

• Ресурс сочленений-расчленений — 500 циклов.
• Наработка на отказ — от 1000 до 175 000 часов.
• Устойчивость к вибрациям — до 50 g.
• Стойкость к акустическим шумам — до 170 dB.
• Частотный диапазон рабочих цепей — до 3 МГц.

Применение и условия использования

Разъём применяется в составе промышленного и специального оборудования для соединения электрических цепей. Вилочная часть с внутренним объёмным монтажом рассчитана на работу в жёстких условиях эксплуатации, включая повышенные вибрационные и акустические нагрузки. Тропикоустойчивое исполнение допускает использование в соответствующих климатических зонах.

Соответствие стандартам и приёмка

Изделие выпускается в соответствии с ГОСТ или техническими условиями ГЕ0.364.126ТУ. Приёмка производится отделом технического контроля предприятия-изготовителя «Элекон». Год выпуска указанной позиции — 2017, при этом модель выпускается в разные годы, включая период с 2015 по 2026 год.

Комплектация и конструктивные данные

Разъём поставляется в собранном виде с прямым патрубком и накидной гайкой M20x1. Корпус выполнен из алюминиевого сплава А-22, изолятор — из карболита. Артикул позиции — 50023, категория — 2РМД. Изготовитель — «Элекон».
