2РМДТ18КУЭ4ГВ1В «5»

Цена:

1950 ₽

Технические характеристики

2РМДТ18КУЭ4ГВ1В

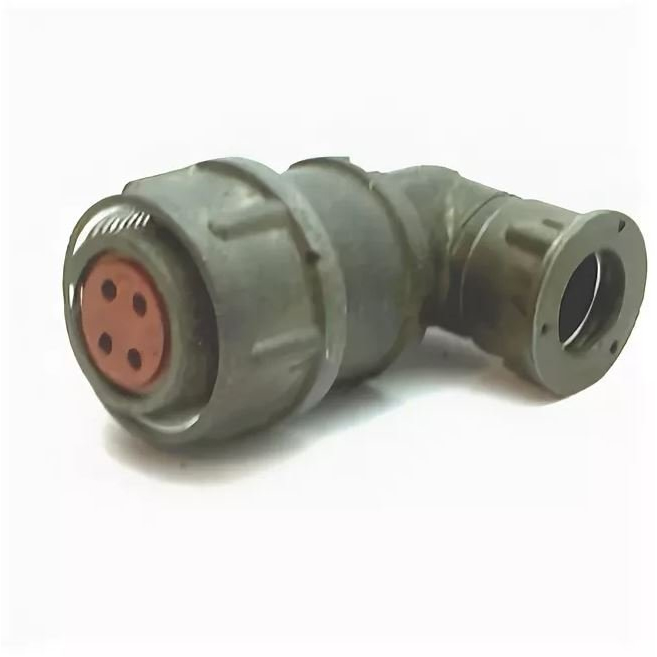

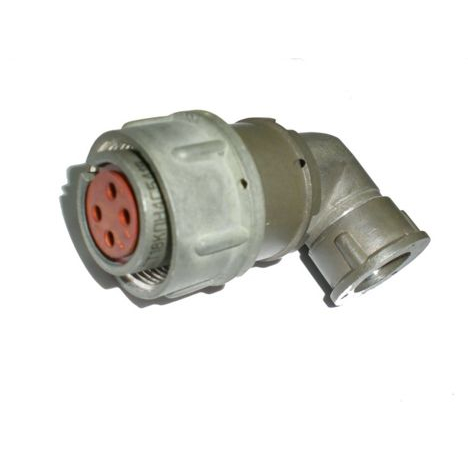

2РМДТ18КУЭ4ГВ1В — это цилиндрический низкочастотный тропикоустойчивый соединитель всеклиматического исполнения с резьбовой фиксацией. Он представляет собой кабельную розетку с угловым патрубком и гайкой для экранированного кабеля, предназначенную для надежного соединения и разъединения электрических цепей постоянного или переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Обозначение декодируется следующим образом: 2РМДТ — тип соединителя, 18 — условный размер корпуса (посадочный диаметр 18 мм), К — кабельный корпус, У — угловой патрубок, Э — для экранированного кабеля, 4 — количество контактов, Г — золотое или серебряное покрытие контактов, 5 — диаметр контактов 1,5 мм, В — всеклиматическое исполнение, 1 — теплостойкость до +100°C.

Технические характеристики

Соединитель рассчитан на 4 контакта с максимальным током на одиночный контакт до 15 А и суммарным до 50 А при рабочем напряжении до 700 В. Рабочая температура — от -60 до +100°C, сопротивление изоляции не менее 5000 МОм, электрическая прочность до 2300 В. Он выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и высокую влажность до 98% при +40°C.

Применение

Используется в герметичных и негерметичных электрических соединениях для приборов и оборудования в сложных климатических условиях, включая тропики, благодаря всеклиматическому исполнению и защите от внешних факторов. Минимальная наработка — 1000 часов, количество циклов соединений — 500.

Описание

Назначение соединителя 2РМДТ18КУЭ4ГВ1В

Соединитель 2РМДТ18КУЭ4ГВ1В — это цилиндрический низкочастотный тропикоустойчивый разъём всеклиматического исполнения с резьбовой фиксацией. Изделие представляет собой кабельную розетку с угловым патрубком и гайкой для экранированного кабеля. Оно предназначено для надёжного соединения и разъединения электрических цепей постоянного или переменного тока с частотой до 3 МГц.

Благодаря всеклиматическому исполнению разъём подходит для эксплуатации в сложных климатических условиях, включая тропики, и обеспечивает защиту от внешних воздействующих факторов. Приемка «5» подтверждает соответствие изделия установленным требованиям качества.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции и параметрах:

2РМДТ — тип соединителя;
18 — условный размер корпуса (посадочный диаметр 18 мм);
К — кабельный корпус;
У — угловой патрубок;
Э — исполнение для экранированного кабеля;
4 — количество контактов;
Г — золотое или серебряное покрытие контактов;
5 — диаметр контактов 1,5 мм;
В — всеклиматическое исполнение;
1 — теплостойкость до +100 °C.

Технические характеристики

Соединитель рассчитан на 4 контакта. Максимальный ток на одиночный контакт достигает 15 А, суммарный ток — до 50 А. Рабочее напряжение — до 700 В.

Электрические параметры

сопротивление изоляции — не менее 5000 МОм;
электрическая прочность — до 2300 В.

Условия эксплуатации

рабочая температура — от минус 60 до +100 °C;
вибрация — диапазон 1–5000 Гц при ускорении до 490 м/с²;
удары — до 5000 м/с²;
повышенная влажность — до 98 % при температуре +40 °C.

Применение

Разъём используется в герметичных и негерметичных электрических соединениях для приборов и оборудования, эксплуатируемых в сложных климатических условиях. Всеклиматическое исполнение и защита от внешних факторов делают его пригодным для работы в тропическом климате, при повышенной влажности, вибрациях и ударных нагрузках.

Соединитель обеспечивает надёжную коммутацию цепей постоянного и переменного тока частотой до 3 МГц. Минимальная наработка составляет 1000 часов, количество циклов соединений — 500.

Комплектация и особенности

Изделие поставляется в виде кабельной розетки с угловым патрубком и гайкой для экранированного кабеля. Контакты имеют золотое или серебряное покрытие, что повышает стабильность электрического соединения. Артикул товара — 2220, категория — 2РМД.

Конструкция с резьбовой фиксацией обеспечивает плотное и надёжное сочленение, устойчивое к вибрационным и ударным воздействиям. Разъём относится к классу цилиндрических низкочастотных соединителей и предназначен для ответственного применения в приборостроении и оборудовании, работающем в тяжёлых условиях окружающей среды.
