Назначение и область применения

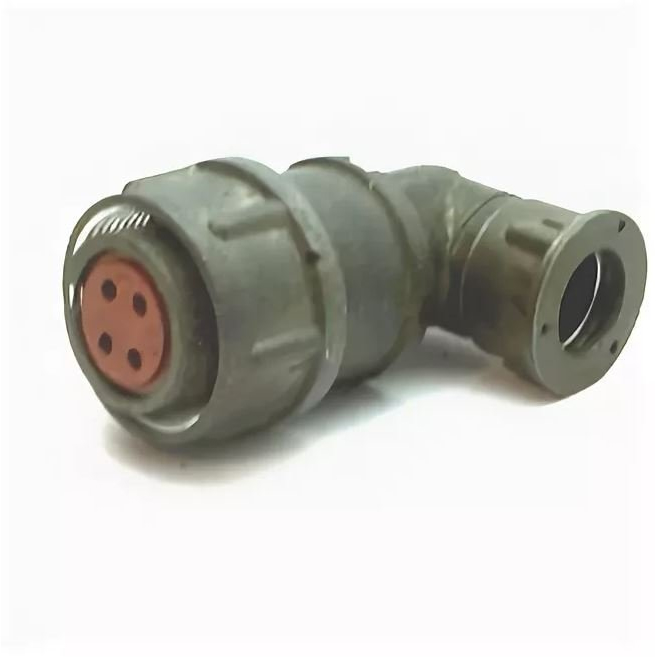

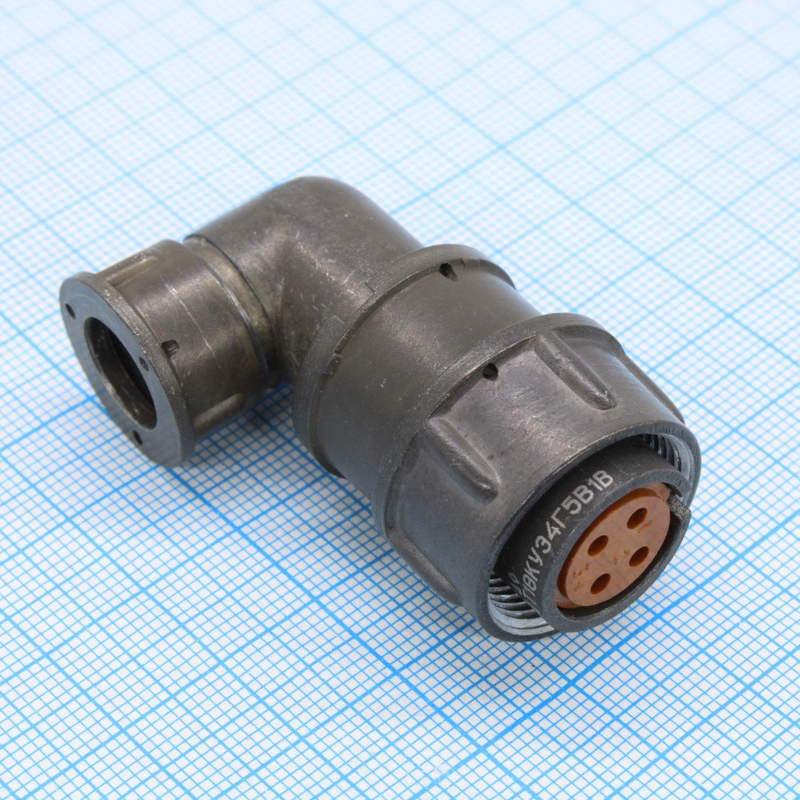

Разъём 2РМДТ18КУЭ4Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Изделие выполнено по типу «РМ» с резьбовой фиксацией и предназначено для ручного соединения кабельных и аппаратных цепей постоянного и переменного тока. Артикул изделия — 80295.

Соединитель применяется в электро- и радиоаппаратуре для подключения линий с относительно высокими токами, включая цепи питания и силовые линии постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу в бортовых и стационарных приборах, в том числе в условиях повышенной вибрации и ударных нагрузок.

Конструкция и маркировка

2РМДТ18КУЭ4Г5В1В представляет собой кабельную розетку с угловым патрубком в негерметичном исполнении. Фиксация положения вилки и розетки выполняется резьбовым соединением. Условный размер корпуса — 18; он определяет габариты и геометрию соединителя.

В обозначении изделия заложены следующие признаки:

• 2РМДТ — серия цилиндрических низкочастотных электрических соединителей;
• 18 — условный размер корпуса;
• КУЭ — кабельная угловая розетка;
• В — всеклиматическое исполнение.

Полная расшифровка каждого символа маркировки может быть выполнена отдельно и сопоставлена с аналогичными изделиями.

Электрические параметры

• Номинальное рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Токовая нагрузка на одиночный контакт — примерно от 4 до 36 А.
• Суммарный ток на соединитель — до 260 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.

Климатические и механические условия

Соединитель имеет всеклиматическое исполнение и рассчитан на работу в диапазоне температур от минус 60 до плюс 100 °C. Допускается высокая влажность воздуха — до 98 процентов при температуре плюс 40 °C, а также пониженное атмосферное давление.

Изделие выдерживает вибрацию в широком диапазоне частот, многократные удары с ускорением до 1000 м/с² и кратковременные линейные ускорения порядка 2000 м/с².

Надёжность и долговечность

Минимальный срок сохраняемости для данного типа соединителя составляет около 15 лет при заданном гамма-процентном уровне надёжности. Минимальная наработка находится в пределах от 1000 до 5000 часов. Количество допустимых сочленений и расчленений рассчитано не менее чем на 500 циклов, что обеспечивает устойчивую работу в многократно подключаемых линиях.
