2РМДТ18КУЭ4Г5В1В: кабельная розетка для надежных электрических соединений

2РМДТ18КУЭ4Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для разъемного соединения цепей постоянного и переменного тока. Исполнение ориентировано на внутренний объемный монтаж в радиоэлектронной аппаратуре, системах управления, измерительных комплексах и другом оборудовании, где важны стабильность контакта, механическая прочность и устойчивость к климатическим воздействиям.

Конструкция и расшифровка

Маркировка 2РМДТ18КУЭ4Г5В1В указывает на конструктивное исполнение соединителя:

• 2РМДТ — серия цилиндрических негерметичных тропикоустойчивых соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок, удобный для организации вывода кабеля при ограниченном монтажном пространстве.

• Э — гайка патрубка, рассчитанная на применение экранированного кабеля.

• 4 — сочетание из четырех контактов.

• Г5 — исполнение контактной части с гнездами.

• В1В — климатическое и конструктивное исполнение изделия.

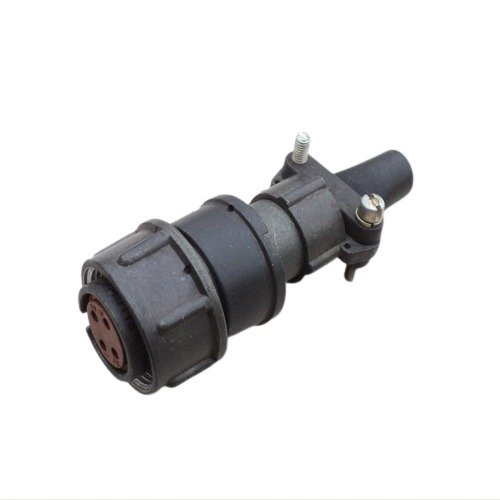

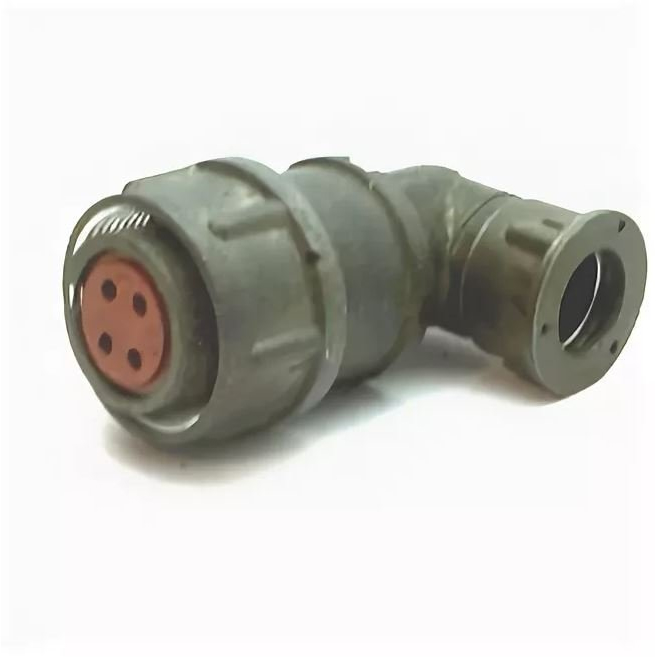

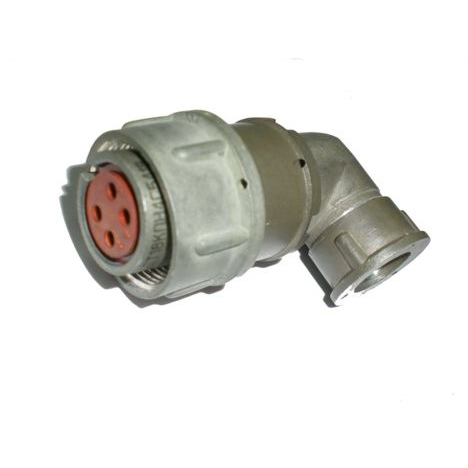

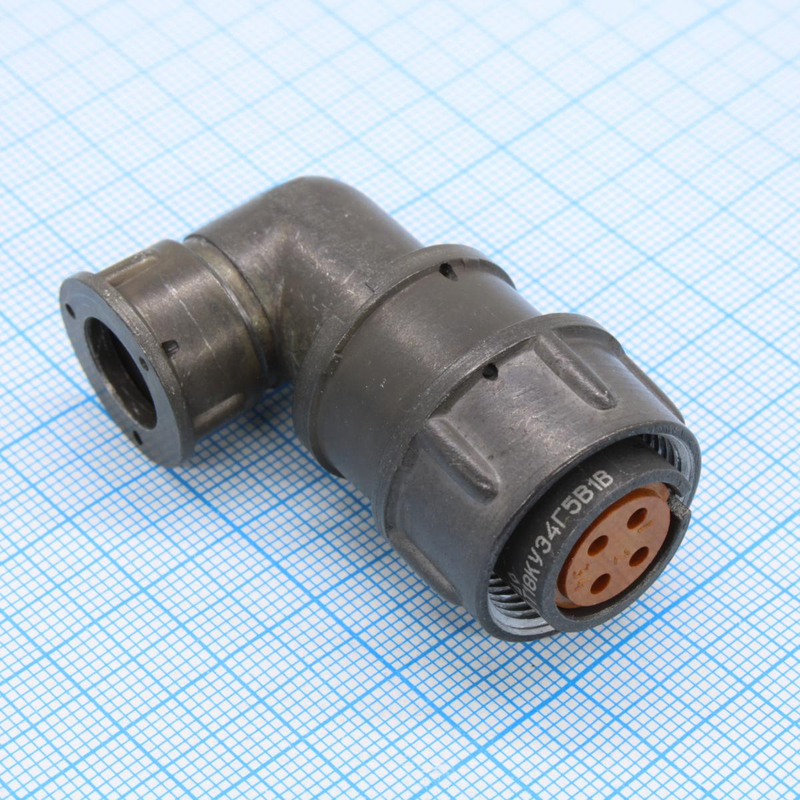

Модель представляет собой кабельную розетку с четырьмя контактами диаметром 1,5 мм. Контакты имеют серебряное покрытие, а подключение проводников к хвостовикам выполняется пайкой.

Технические особенности

Соединитель 2РМДТ18КУЭ4Г5В1В применяется в электрических цепях с рабочей частотой до 3 МГц. Для данного исполнения указываются следующие ключевые параметры:

Эти характеристики позволяют использовать разъем для передачи питания и электрических сигналов в оборудовании с повышенными требованиями к надежности коммутации.

Надежность соединения

Одно из важных свойств 2РМДТ18КУЭ4Г5В1В — резьбовая фиксация в сочлененном состоянии. Она снижает риск самопроизвольного разъединения при вибрации, транспортировке или механических нагрузках. Одношпоночная поляризация корпуса помогает исключить ошибочное соединение ответных частей.

Угловой патрубок делает компоновку кабеля более удобной: провод не требуется выводить строго по оси разъема, поэтому уменьшается занимаемое пространство за соединителем и упрощается монтаж в корпусах аппаратуры. Гайка для экранированного кабеля особенно актуальна для устройств, где требуется уменьшить влияние электромагнитных помех на сигнальные цепи.

Условия применения

Соединители серии 2РМДТ рассчитаны на эксплуатацию в широком диапазоне внешних воздействий. Для исполнения 2РМДТ18КУЭ4Г5В1В указываются рабочие температуры от −60 до +100 °C, возможность работы при повышенной влажности и устойчивость к вибрационным и ударным нагрузкам.

Разъем подходит для применения в:

• блоках радиоэлектронной аппаратуры;

• промышленной автоматике и системах управления;

• измерительных и испытательных установках;

• электротехнических шкафах и панелях;

• оборудовании с экранированными кабельными линиями;

• специализированных системах, работающих в сложных климатических условиях.

Итог

2РМДТ18КУЭ4Г5В1В — это четырехконтактная кабельная розетка в корпусе условного размера 18 с угловым патрубком, резьбовой фиксацией и возможностью применения экранированного кабеля. Сочетание токовой нагрузки до 15 А на контакт, напряжения до 560 В, серебряных контактов и климатической стойкости делает этот соединитель практичным решением для надежного разъемного подключения электрических цепей в профессиональной аппаратуре.
