2РМДТ18КУЭ4Г5В1ЛВ 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

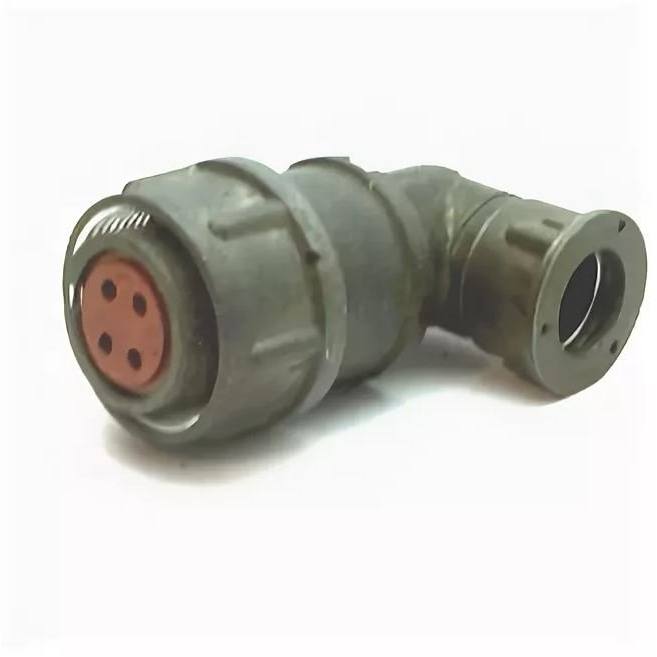

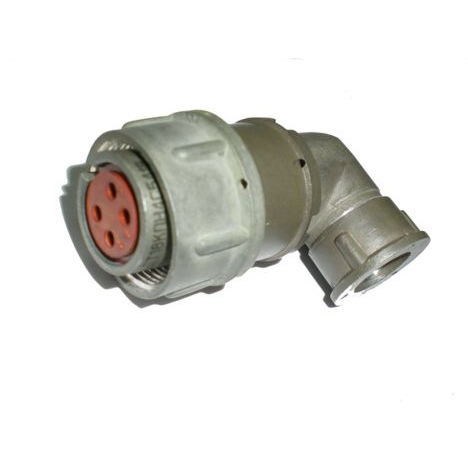

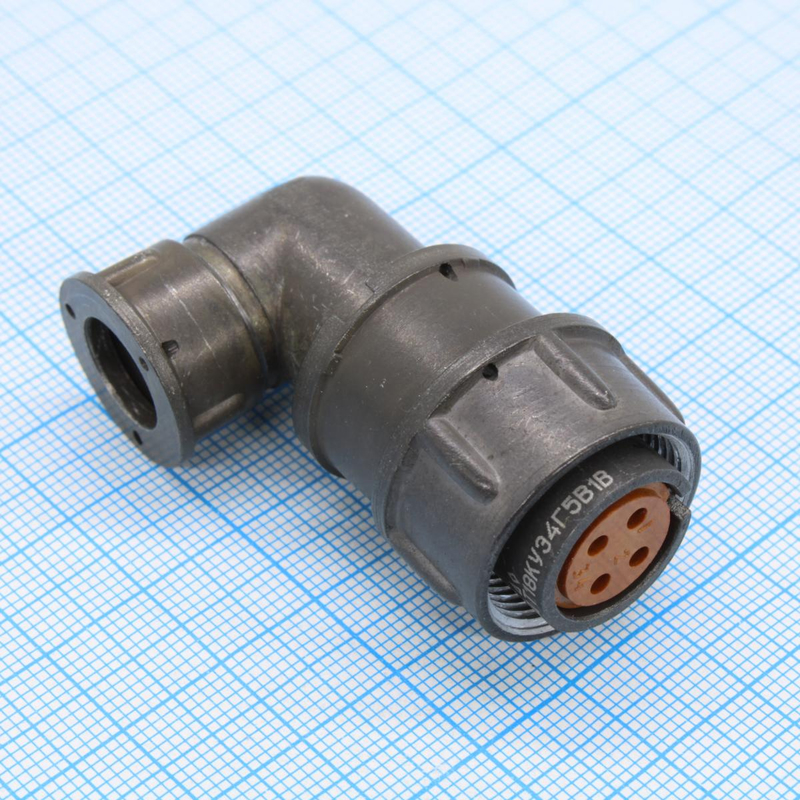

2РМДТ18КУЭ4Г5В1ЛВ — это цилиндрический низкочастотный соединитель ( розетка кабельная экранированная). Он выпускался в период 2015–2026 годов с приемкой ОТК.

Тип и монтаж

Кабельная розетка с угловым патрубком (КУ) и гайкой для экранированного кабеля (Э), предназначена для внутреннего объемного монтажа пайкой.

Основные параметры

Посадочный диаметр: 18 мм.
Количество контактов: 4 (диаметр 1,5 мм).
Рабочая частота: до 3 МГц.
Рабочая температура: от -60°C до +100°C.
Число сочленений: 500 циклов.
Поляризация: одношпоночная.
Покрытие контактов: серебро или золото.
Номинальный ток на контакт: до 10 А.
Рабочее напряжение: до 700 В (амплитудное значение).
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции: 2200 В (эффективное значение).
Сопротивление контактов: не более 2,5 мОм.
Виброустойчивость: до 200 м/с² в диапазоне частот 1–5000 Гц.
Ударная прочность: до 500 м/с².
Относительная влажность воздуха: до 98% при +35°C.
Атмосферное пониженное давление: до 1,33·10⁻⁴ Па.
Степень защиты: IP54 (в сочленённом состоянии).
Материалы корпуса: Алюминиевый сплав с анодно-оксидным покрытием.
Материал изолятора: Термореактивные пластмассы.

Применение

Используется в электрических цепях постоянного и переменного тока для надежного соединения в промышленной электронике и приборостроении, во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ. Широко применяется в системах автоматизации, приборах контроля и управления, а также в оборудовании, требующем устойчивости к вибрациям, ударам и изменениям температур, включая бортовую аппаратуру наземного, железнодорожного и морского транспорта, специализированную технику и измерительные комплексы.

Описание

Назначение соединителя 2РМДТ18КУЭ4Г5В1ЛВ

2РМДТ18КУЭ4Г5В1ЛВ — это цилиндрический низкочастотный соединитель, выполненный в виде кабельной экранированной розетки. Изделие относится к категории 2РМД и предназначено для электрического соединения цепей постоянного и переменного тока в промышленной электронике и приборостроении. Соединитель выпускался в период с 2015 по 2026 год с приёмкой ОТК, что подтверждает его соответствие требованиям технических условий ГЕО.364.126ТУ. Конструкция рассчитана на всеклиматическое исполнение и применение в условиях повышенных механических и климатических нагрузок.

Конструктивные особенности и монтаж

Розетка имеет угловой патрубок (обозначение КУ в маркировке) и гайку для подключения экранированного кабеля (обозначение Э). Такое исполнение обеспечивает надёжное экранирование линии связи и защиту от электромагнитных помех. Монтаж выполняется пайкой и ориентирован на внутренний объёмный монтаж внутри приборов и блоков аппаратуры.

Корпус изготовлен из алюминиевого сплава с анодно-оксидным покрытием, изолятор — из термореактивных пластмасс. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей. Посадочный диаметр составляет 18 миллиметров.

Основные технические параметры

Количество контактов: 4, диаметр каждого контакта — 1,5 миллиметра.
Номинальный ток на контакт: до 10 ампер.
Рабочее напряжение: до 700 вольт (амплитудное значение).
Рабочая частота: до 3 мегагерц.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
Число сочленений: 500 циклов.
Покрытие контактов: серебро или золото.
Сопротивление изоляции: не менее 5000 мегаом.
Электрическая прочность изоляции: 2200 вольт (эффективное значение).
Сопротивление контактов: не более 2,5 миллиома.
Виброустойчивость: до 200 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц.
Ударная прочность: до 500 метров на секунду в квадрате.
Относительная влажность воздуха: до 98 процентов при температуре плюс 35 градусов Цельсия.
Атмосферное пониженное давление: до 1,33 на 10 в минус четвёртой степени паскаля.
Степень защиты: IP54 в сочленённом состоянии.

Область применения

Соединитель применяется для надёжного соединения электрических цепей в системах автоматизации, приборах контроля и управления, а также в оборудовании, которое работает в условиях вибраций, ударов и перепадов температур. Благодаря всеклиматическому исполнению изделие востребовано в бортовой аппаратуре наземного, железнодорожного и морского транспорта, в специализированной технике и измерительных комплексах.

Экранированное исполнение и угловой патрубок делают розетку удобной для монтажа в стеснённых условиях внутри приборных корпусов, где требуется сохранить целостность экранирующей оплётки кабеля. Сочетание стойкости к механическим нагрузкам и широкого температурного диапазона позволяет использовать 2РМДТ18КУЭ4Г5В1ЛВ в ответственных цепях питания и сигнальных линиях промышленного назначения.
