2РМДТ18КУЭ4Г5А1В 2011г «5» Элекон

Цена:

1450 ₽

В наличии: 1 шт.

Производитель: Элекон

Технические характеристики

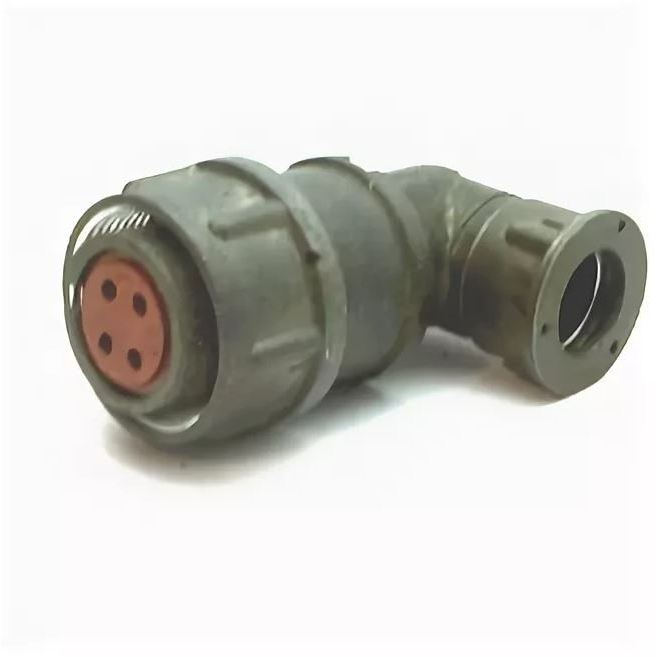

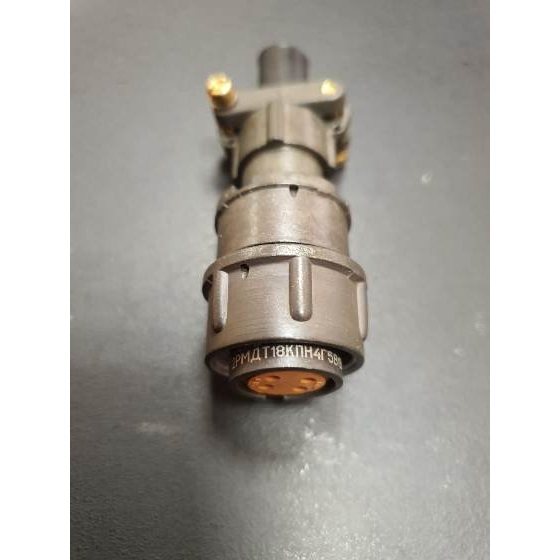

Разъём 2РМДТ18КУЭ4Г5А1В «5» Элекон — это цилиндрический низкочастотный соединитель промышленного применения, выпускаемый на заводе «Элекон». Ниже — основные технические и конструктивные особенности на русском языке, без указания цен.

2РМДТ — серия цилиндрических низкочастотных соединителей, рассчитанных на длительную эксплуатацию в электрических цепях постоянного и переменного тока.
18 — условный диаметр корпуса (примерно 18 мм).
КУЭ — кабельная розетка, внутренний объемный монтаж, изоляторы карболитовые.
4Г — 4 гнезда (контакта).
5 — сочетание контактов 4×Ø1,5 мм; обозначает «5»‑й тип контактного заполнения.
А1В — исполнение корпуса, вариант патрубка и тип крепления/гайки; обычно относится к неэкранированному кабелю с прямым патрубком.
«5» (приемка) — вид приемки по системе ОТК, соответствующий стандартной приёмке предприятия‑изготовителя.

Разъём выполнен как розетка кабельная , предназначенная для монтажа на кабеле или внутри корпуса оборудования.
Корпус — металлический, обычно из алюминиевого сплава, с покрытием (оксидирование), цвет корпуса серый, изолятор — карболит (эбонит‑подобный материал).
Метод сочленения с вилкой — резьбовой : используется накидная гайка с резьбой (например, типа M20×1), что обеспечивает надёжное механическое и электрическое соединение.
Контакты — гнёзда , извлекаемые, диаметром 1,5 мм, с серебряным покрытием; монтаж проводников — пайкой.

Частота: работает в цепях постоянного и переменного тока до нескольких МГц (обычно до 3 МГц в серии 2РМДТ).
Максимальное рабочее напряжение — до 560 В постоянного и переменного тока.
Ток на один контакт 1,5 мм — до 15 А , суммарно по разъёму — до 50 А.
Теплостойкость: режим до 100 °C , рабочий диапазон температур — примерно от −60 до +190 °C (в зависимости от конкретного ТУ и климатического исполнения).
Климатическое исполнение ориентировано на работу в умеренно‑холодном районе (аналогично УХЛ 2.1‑2.2), с высокой влажностью и перепадами давления.

Разъём применяется в промышленной аппаратуре, радиоэлектронике, АСУ ТП, средствах связи и других системах, где требуется надёжное разъёмное соединение силовых и сигнальных цепей.
За счёт резьбового соединения, металлического корпуса и карболитового изолятора обеспечивается механическая прочность , устойчивость к вибрациям и многократному включению‑отключению (ресурс до нескольких сотен сочленений).

Описание

Назначение разъёма

Разъём 2РМДТ18КУЭ4Г5А1В «5» производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель промышленного применения. Он предназначен для создания надёжного разъёмного электрического соединения в цепях постоянного и переменного тока. Изделие применяется там, где требуется многократное сочленение и расчленение силовых и сигнальных линий без потери качества контакта.

Модель относится к серии 2РМДТ — распространённому семейству цилиндрических низкочастотных соединителей, рассчитанных на длительную эксплуатацию. Такие разъёмы востребованы в промышленной аппаратуре, радиоэлектронике, автоматизированных системах управления технологическими процессами, средствах связи и других системах, где необходимо надёжное разъёмное соединение.

Конструктивные особенности

Разъём выполнен в виде кабельной розетки с внутренним объёмным монтажом. Изоляторы изготовлены из карболита — эбонитоподобного материала, обеспечивающего электрическую прочность и механическую устойчивость. Корпус металлический, обычно из алюминиевого сплава, с оксидным покрытием серого цвета.

Сочленение с вилкой производится резьбовым способом: используется накидная гайка с резьбой, что обеспечивает надёжное механическое и электрическое соединение, устойчивость к вибрациям и многократному включению‑отключению. Ресурс сочленений достигает нескольких сотен циклов.

Контакты представляют собой извлекаемые гнёзда диаметром 1,5 мм с серебряным покрытием. Монтаж проводников выполняется пайкой. Климатическое исполнение ориентировано на работу в умеренно‑холодном районе с высокой влажностью и перепадами давления.

Расшифровка обозначения

2РМДТ — серия цилиндрических низкочастотных соединителей для цепей постоянного и переменного тока.
18 — условный диаметр корпуса, примерно 18 мм.
КУЭ — кабельная розетка, внутренний объёмный монтаж, изоляторы карболитовые.
4Г — четыре гнезда (контакта).
5 — сочетание контактов 4 на 1,5 мм, пятый тип контактного заполнения.
А1В — исполнение корпуса, вариант патрубка и тип крепления; обычно относится к неэкранированному кабелю с прямым патрубком.
«5» (приемка) — вид приёмки по системе ОТК, соответствующий стандартной приёмке предприятия‑изготовителя.

Технические характеристики

Разъём работает в цепях постоянного и переменного тока с частотой до нескольких мегагерц (обычно до 3 МГц в серии 2РМДТ). Максимальное рабочее напряжение достигает 560 В постоянного и переменного тока. Ток на один контакт диаметром 1,5 мм составляет до 15 А, суммарно по разъёму — до 50 А.

Теплостойкость обеспечивает работу в режиме до 100 °C. Рабочий диапазон температур составляет примерно от минус 60 до плюс 190 °C в зависимости от конкретных технических условий и климатического исполнения. За счёт металлического корпуса, резьбового соединения и карболитового изолятора достигается механическая прочность и устойчивость к вибрационным нагрузкам.

Область применения

Промышленная аппаратура и силовое оборудование.
Радиоэлектроника и средства связи.
Автоматизированные системы управления технологическими процессами.
Системы, требующие разъёмного соединения силовых и сигнальных цепей.

Сведения о поставке

Артикул изделия — 20127. Категория товара — 2РМД. Производитель — завод «Элекон». Год выпуска указанной позиции — 2011. Вид приёмки — «5». Дополнительная комплектация и сведения о наличии определяются условиями конкретной поставки.
