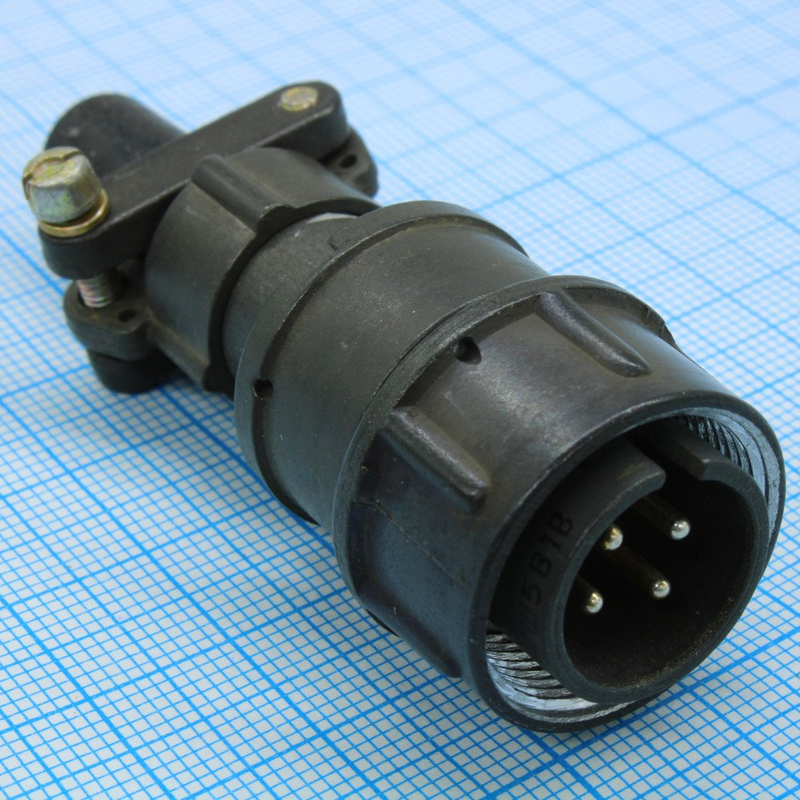

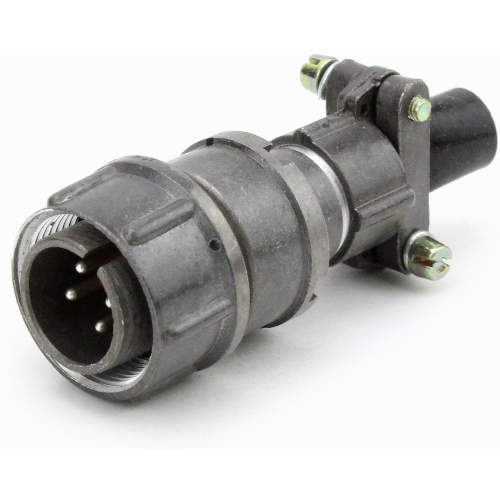

Назначение соединителя 2РМДТ18КПН4ШВ1В «5»

Соединитель 2РМДТ18КПН4ШВ1В «5» относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический разъём серии 2РМДТ тропикоустойчивого исполнения. Изделие предназначено для создания надёжного электрического соединения в составе кабельных сборок и внутри приборных корпусов, в том числе в условиях повышенной влажности, широкого диапазона температур и механических нагрузок.

Данная модификация имеет приёмку «5» и год выпуска 2022. Приёмка «5» подтверждает, что изделие прошло установленный приёмочный контроль и соответствует требованиям, предъявляемым к соединителям данного класса. Артикул позиции — 2182.

Расшифровка обозначения 2РМДТ18КПН4ШВ1В

Буквенно-цифровое обозначение содержит полную информацию о конструкции и исполнении соединителя:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 18 — условный размер корпуса, то есть диаметр посадочного отверстия 18 мм.
• К — кабельный корпус, предназначенный для монтажа на кабель.
• ПН — прямой патрубок для ввода кабеля.
• 4 — количество контактов.
• Ш — размер контакта, соответствующий диаметру 1,5 мм.
• В1 — всеклиматическое исполнение с теплостойкостью до 100 °С.
• В — покрытие контактов: серебро.

Индекс «5» в наименовании отражает приёмку изделия, а год 2022 указывает на дату выпуска данной партии.

Подтверждённые технические характеристики

Соединитель выполнен в виде кабельной вилки или розетки в зависимости от модификации и оснащён четырьмя контактами диаметром 1,5 мм. Условный размер корпуса составляет 18 мм, ввод кабеля осуществляется через прямой патрубок.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка: до 15 А на контакт и до 50 А суммарно.
• Рабочий диапазон температур: от минус 60 до плюс 100 °С.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Устойчивость к вибрациям: до 1000 метров на секунду в квадрате.
• Влагостойкость: до 98 процентов при температуре плюс 40 °С.
• Максимальная рабочая частота: до 3 МГц.
• Минимальная наработка: от 500 до 5000 часов.
• Срок сохраняемости: от 15 до 25 лет.

Конструкция, материалы и применение

Корпус соединителя изготовлен из алюминиевого сплава, изолятор выполнен из карболита, а контакты имеют серебряное покрытие. Сочленение фиксируется резьбовым соединением, что обеспечивает устойчивость к вибрационным и ударным нагрузкам. Монтаж выполняется пайкой внутри корпуса.

Благодаря тропикоустойчивому всеклиматическому исполнению 2РМДТ18КПН4ШВ1В «5» применим в аппаратуре, работающей в сложных климатических условиях: при повышенной влажности, значительных перепадах температуры и механических воздействиях. Соединитель подходит для использования в кабельных сборках, приборах и устройствах, где требуется надёжная коммутация цепей с токами до 15 А на контакт.
