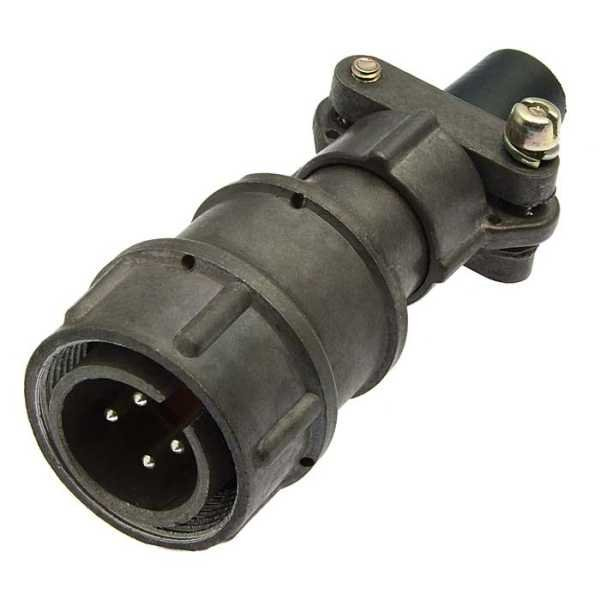

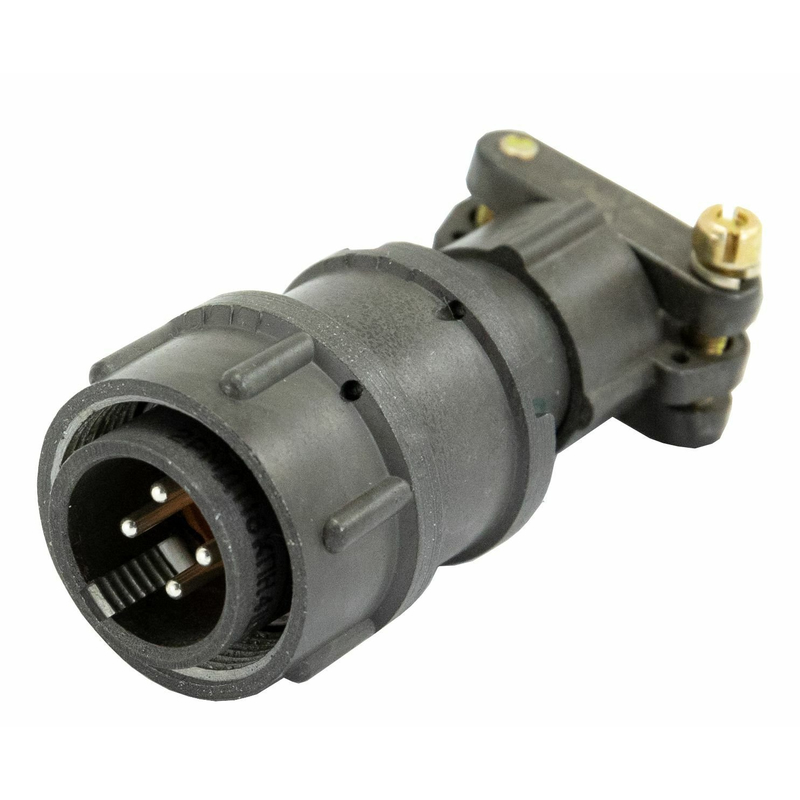

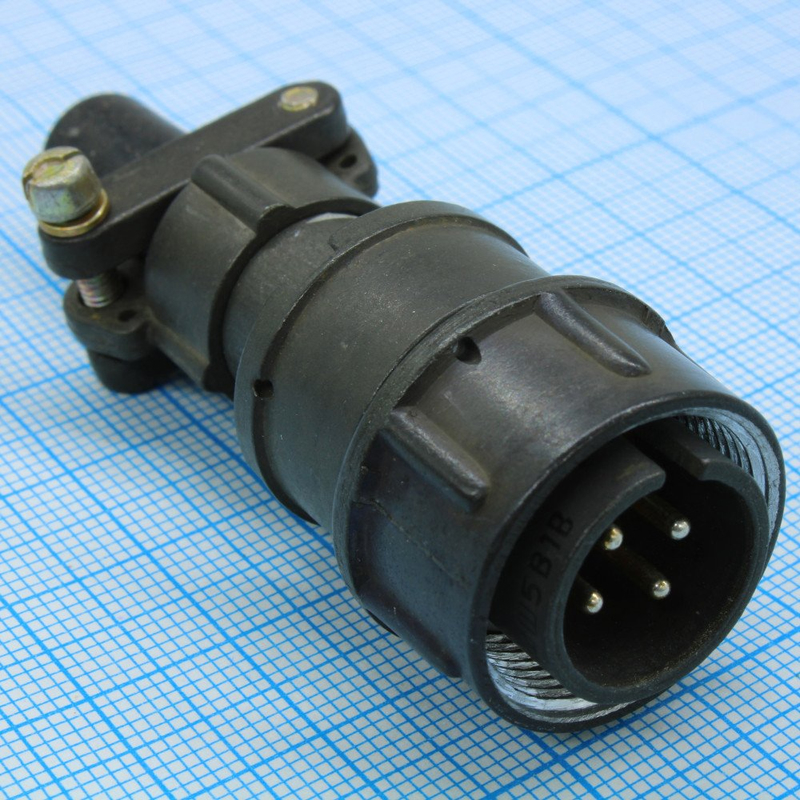

2РМДТ18КПН4ШВ1В «5»

Цена:

1650 ₽

Технические характеристики

2РМДТ18КПН4ШВ1В

2РМДТ18КПН4ШВ1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМДТ, предназначенный для надежного соединения электрических цепей постоянного и переменного тока.

Основные характеристики

Это кабельная вилка (Ш — штырь) с прямым патрубком (ПН) для неэкранированного кабеля, имеющая 4 контакта диаметром 1,5 мм с серебряным покрытием (ШВ). Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 15 А, а на весь соединитель — до 50 А. Рабочий диапазон температур — от -60 до +100 °C, сопротивление изоляции — не менее 1000 МОм, количество сочленений — до 500. +3

Расшифровка обозначения

2РМДТ: тип соединителя (негерметичный, тропикоустойчивый).
18: условный размер корпуса (посадочный диаметр 18 мм).
КПН: кабельный корпус (К) с прямым патрубком (ПН).
4Ш: 4 штыревых контакта.
В1: теплостойкость до 100 °C (1) и всеклиматическое исполнение (В).

Применение и конструкция

Соединитель состоит из вилки и розетки, предназначен для пайки или объемного монтажа, устойчив к вибрациям, влажности до 98% и пониженному давлению. Корпус из алюминиевого сплава, изолятор — карболит, наработка — минимум 5000 часов, срок хранения — 15–25 лет.

Описание

Назначение соединителя 2РМДТ18КПН4ШВ1В «5»

2РМДТ18КПН4ШВ1В «5» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМДТ. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока в составе кабельных сборок и электротехнического оборудования. Изделие применяется там, где требуется устойчивость к воздействию влажности, вибрации, пониженного давления и широкого диапазона температур.

Соединитель состоит из вилки и розетки и рассчитан на пайку или объемный монтаж. Исполнение «5» соответствует приемке по установленным требованиям, что подтверждает пригодность изделия для ответственных применений.

Расшифровка обозначения

Маркировка 2РМДТ18КПН4ШВ1В содержит полную информацию о конструкции и характеристиках соединителя:

2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
18 — условный размер корпуса, посадочный диаметр 18 мм.
КПН — кабельный корпус с прямым патрубком для неэкранированного кабеля.
4Ш — четыре штыревых контакта.
В — всеклиматическое исполнение.
1 — теплостойкость до 100 °C.
В — покрытие контактов: серебро.

Подтверждённые технические характеристики

Ниже приведены основные параметры, заявленные для данной модели. Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на один контакт составляет до 15 А, а на весь соединитель — до 50 А.

Контакты имеют диаметр 1,5 мм и серебряное покрытие. Рабочий диапазон температур — от минус 60 до плюс 100 °C. Сопротивление изоляции — не менее 1000 МОм. Количество сочленений — до 500. Наработка составляет не менее 5000 часов, срок хранения — от 15 до 25 лет.

Конструктивные особенности

Корпус соединителя изготовлен из алюминиевого сплава, изолятор — из карболита. Вилка имеет прямой патрубок под неэкранированный кабель. Конструкция устойчива к вибрациям, влажности до 98 % и пониженному давлению. Тропикоустойчивое и всеклиматическое исполнение позволяет эксплуатировать изделие в сложных условиях окружающей среды.

Применение

Соединитель 2РМДТ18КПН4ШВ1В «5» применяется для коммутации электрических цепей в кабельных системах, приборах и промышленном оборудовании. Благодаря четырём штыревым контактам с серебряным покрытием и высокой токовой нагрузке он подходит для силовых и сигнальных линий. Монтаж выполняется пайкой или объемным способом.

Изделие поставляется с приемкой «5», что подтверждает его соответствие предъявляемым требованиям. Артикул товара — 2181, категория — 2РМД.
