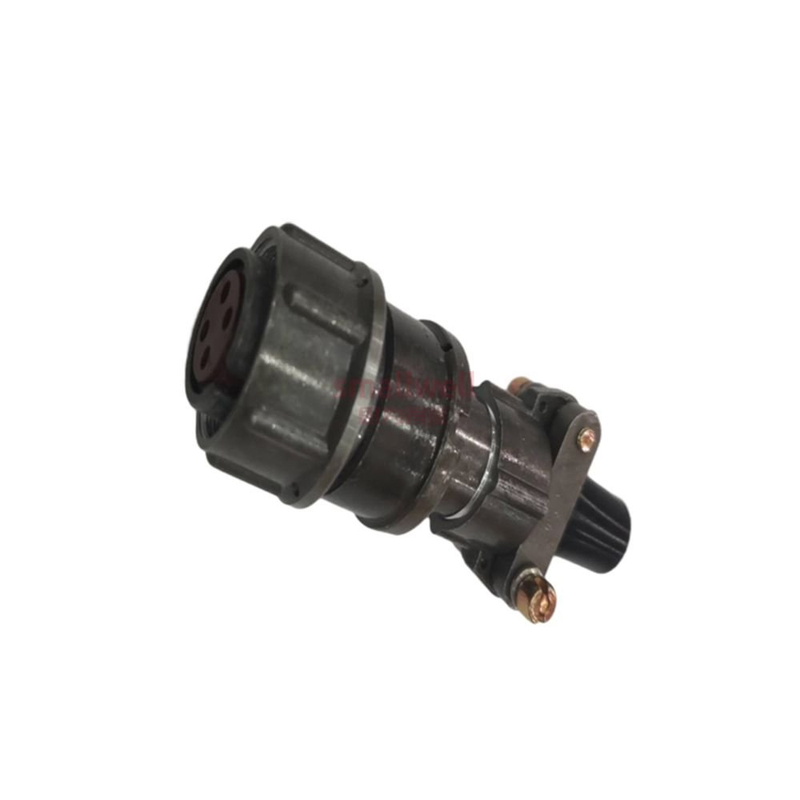

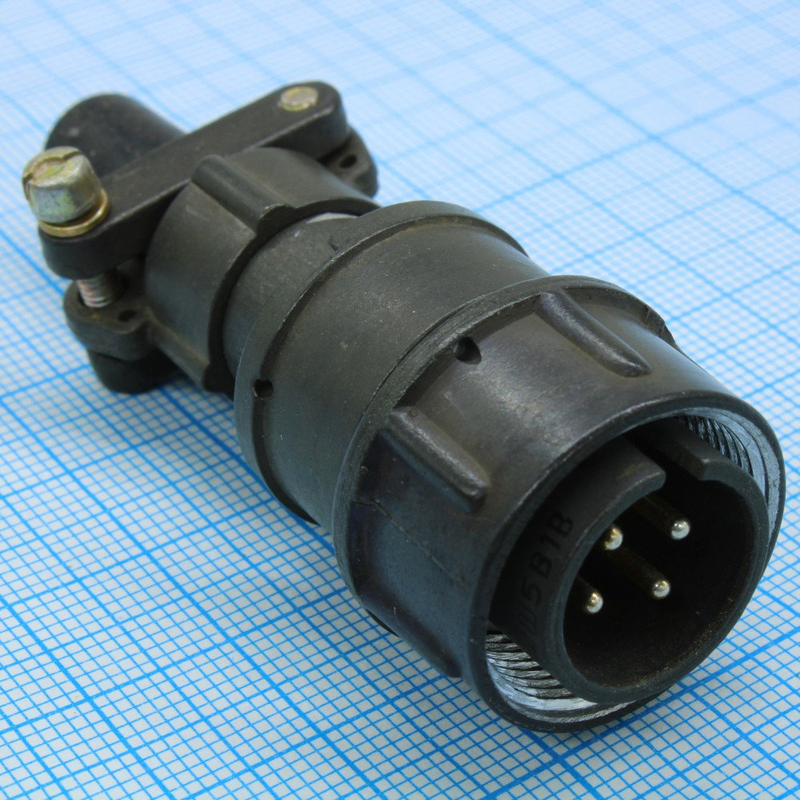

Назначение разъёма 2РМДТ18КПН4ША1В «5»

2РМДТ18КПН4ША1В «5» — низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения кабельных линий в цепях постоянного и переменного тока небольшой частоты. Изделие применяется там, где требуется надёжное механическое крепление сочленённого положения и устойчивость к вибрационным и ударным нагрузкам.

Приёмка «5» указывает на особый уровень приёмочного контроля изделия, установленный для данной модификации. Исполнение В — всеклиматическое, что подтверждает возможность работы в широком диапазоне климатических условий, включая повышенную влажность и тропические воздействия.

Расшифровка маркировки

• 2РМДТ — серия разъёмов: негерметичные, тропикоустойчивые, цилиндрические, с резьбовой фиксацией сочленённого положения.
• 18 — условный размер корпуса, посадочный диаметр около 18 мм.
• КПН — кабельное исполнение, прямая вилка с наборными (извлекаемыми) контактами нормированной токовой нагрузки.
• 4 — число электрических контактов: четыре силовых или сигнальных линии.
• Ш — тип патрубка или зажима под кабель: прямой, под неэкранированный кабель.
• А1 — вариант исполнения по теплостойкости и ряду механических и климатических параметров, группа по максимальной рабочей температуре около 100 градусов Цельсия с определённым типом покрытия и приёмки.
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

Для исполнений серии 2РМДТ18КПН4 типичны следующие параметры. Количество контактов — четыре. Диаметр контактов — порядка 1,5 мм. Максимальное рабочее напряжение — до 560 В переменного или постоянного тока. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях. Рабочая частота — до 3 МГц. Диапазон рабочих температур окружающей среды — от примерно минус 60 до плюс 100 градусов Цельсия. Количество циклов сочленения и расчленения — около 500. Минимальная наработка — порядка 1000–5000 часов по ряду документаций.

Допустимый ток на один контакт обычно составляет до 15 А для силового исполнения с контактами 1,5 мм, суммарный ток на разъём — до 50 А. У отдельных модификаций того же обозначения на один контакт могут указывать 5 А, при этом суммарно также до 50 А; конкретное значение зависит от версии и допуска производителя.

Конструктивные особенности и применение

Цилиндрический корпус с резьбовой муфтой обеспечивает фиксированное, виброустойчивое соединение, что позволяет использовать разъём в аппаратуре, подверженной вибрации и ударам. Негерметичное исполнение означает, что изделие не рассчитано на работу под водой или в средах с избыточным давлением, но нормально функционирует в обычных и тропических условиях при повышенной влажности и температуре.

Соединители серии 2РМДТ широко применяют в промышленной и измерительной аппаратуре, военной и специальной технике, а также в различных шкафах и пультах управления. Наборные контакты позволяют при необходимости заменять отдельные контактные элементы и подбирать схему подключения под конкретную задачу.

Краткое резюме

2РМДТ18КПН4ША1В «5» — четырёхконтактная кабельная вилка с резьбовой фиксацией, всеклиматическим исполнением и приёмкой «5», рассчитанная на эксплуатацию в цепях низкой частоты при температурах от минус 60 до плюс 100 градусов Цельсия и напряжении до 560 В. Артикул — 2180, категория — 2РМД. Производитель в предоставленных данных не указан.
