Назначение

Разъём 2РМДТ18КПН4Ш5В1В производства Элекон представляет собой цилиндрическую низкочастотную кабельную вилку серии 2РМДТ. Изделие предназначено для создания электрических соединений в силовых и сигнальных цепях постоянного и переменного тока. Вилка монтируется на кабель методом пайки и образует неразъёмное в процессе эксплуатации соединение с ответной розеткой соответствующего типоразмера.

Поставка осуществляется с приёмкой ОТК в заводской упаковке, что подтверждает соответствие изделия требованиям технической документации производителя. Разъём относится к категории низкочастотных соединителей и применяется в цепях с частотой сигнала до нескольких мегагерц, обычно до 3 МГц для данной серии.

Технические особенности

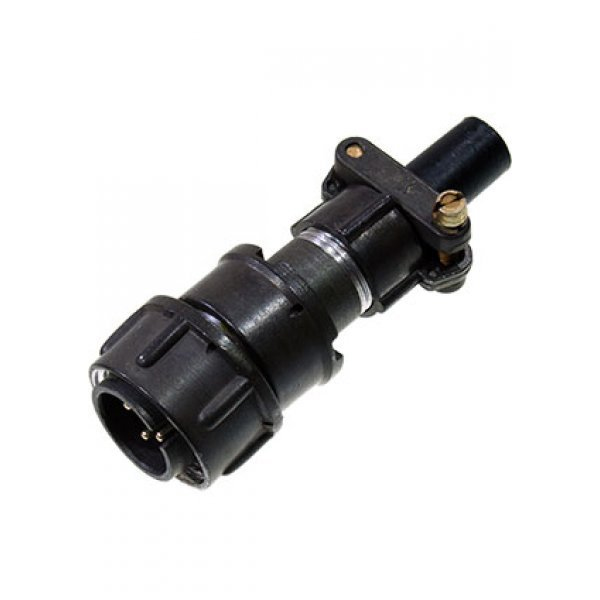

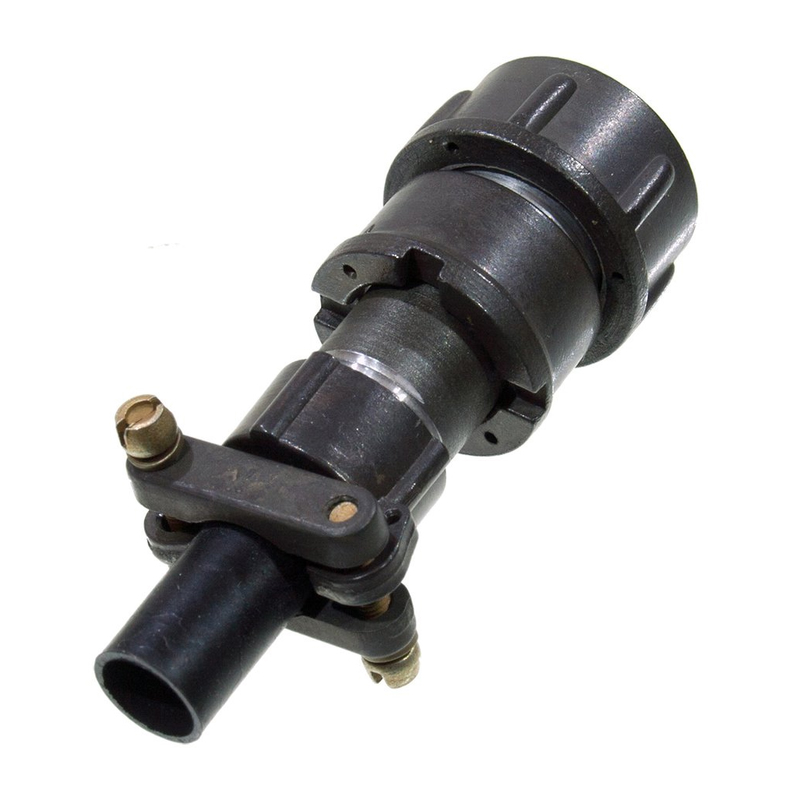

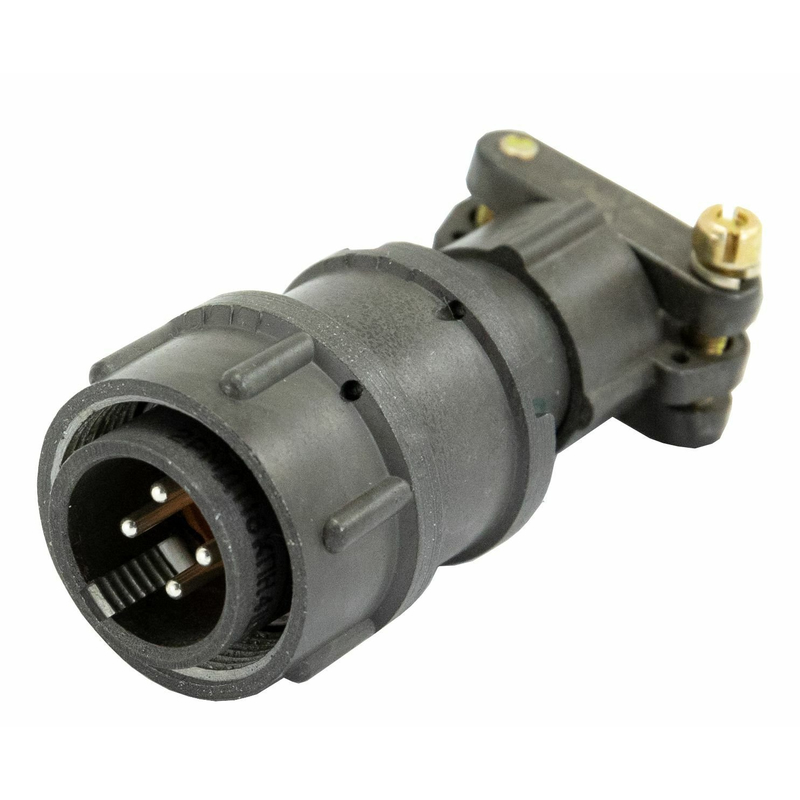

Конструкция вилки включает металлический корпус и изолятор из карболита (фенопласта), что обеспечивает стойкость к механическим нагрузкам и теплостойкость при эксплуатации. Условный размер корпуса — 18, что соответствует посадочному диаметру около 18 мм. Патрубок прямой, заделка кабеля выполняется пайкой жил в кольцевые или штыревые выводы.

Основные подтверждённые характеристики изделия:

• Тип: вилка кабельная, монтаж пайкой на кабель.
• Количество контактов: 4 штуки, извлекаемые, диаметр контактов порядка 1,5 мм.
• Номинальный ток: до 15 А на контакт.
• Общий токовой режим соединителя: до 50 А в зависимости от режима работы и нагрузки.
• Рабочее напряжение питания: до 560 В переменного и постоянного тока.
• Максимальное напряжение: обычно не превышает 700 В.
• Температурный диапазон эксплуатации: вплоть до +100 °С.
• Степень защиты: IP20 — изделие негерметичное, для внутреннего монтажа в сухих помещениях.
• Материал корпуса: металл; изолятор: карболит (фенопласт).

Указанные параметры относятся к серии 2РМДТ в целом и подтверждены для данного исполнения с четырьмя контактами и корпусом размера 18.

Применение и совместимость

Вилка применяется в составе кабельных сборок для подключения оборудования, работающего в цепях постоянного и переменного тока с частотой сигнала до нескольких мегагерц. Типовое применение — внутренний монтаж в сухих помещениях, где не требуется герметичное исполнение. Изделие используется совместно с ответными розетками серии Ю82, например, розетка Ю8267 является типовой парой для данного разъёма.

Благодаря четырём извлекаемым контактам и токовой нагрузке до 15 А на контакт вилка подходит для силовых и сигнальных линий одновременно, что делает её удобной в бортовых и стационарных системах. Металлический корпус и карболитовый изолятор обеспечивают устойчивость к вибрациям и нагреву в пределах заявленного температурного диапазона.

Условия эксплуатации и комплектация

Разъём рассчитан на эксплуатацию при температуре окружающей среды вплоть до +100 °С и предназначен для сухих помещений. Степень защиты IP20 не допускает попадания влаги и пыли внутрь корпуса, поэтому монтаж должен выполняться в защищённых условиях. Поставка осуществляется в заводской упаковке с приёмкой ОТК, год выпуска — 2025. Артикул изделия — 20117.
