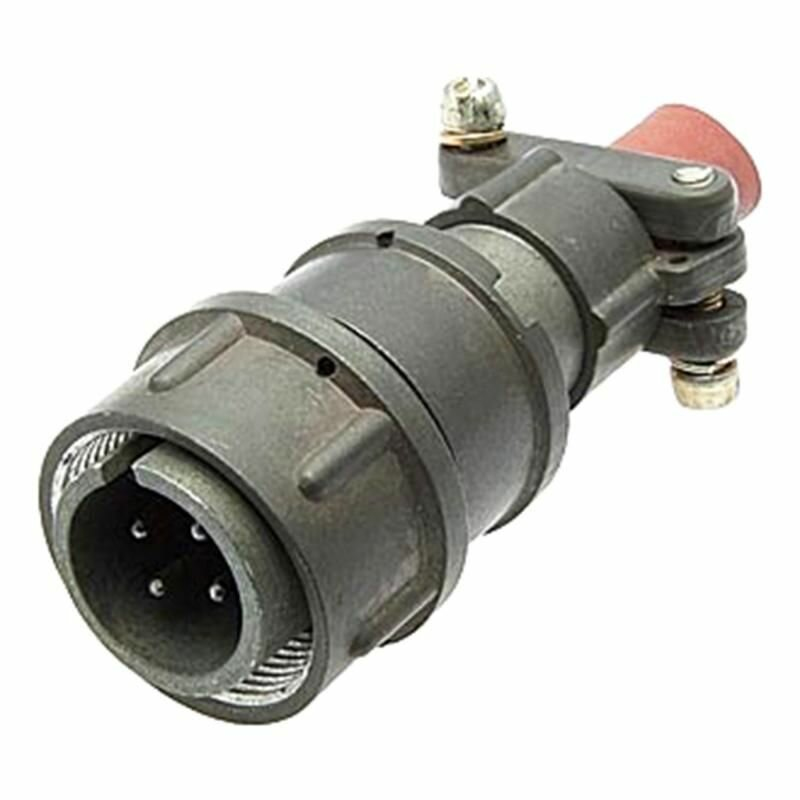

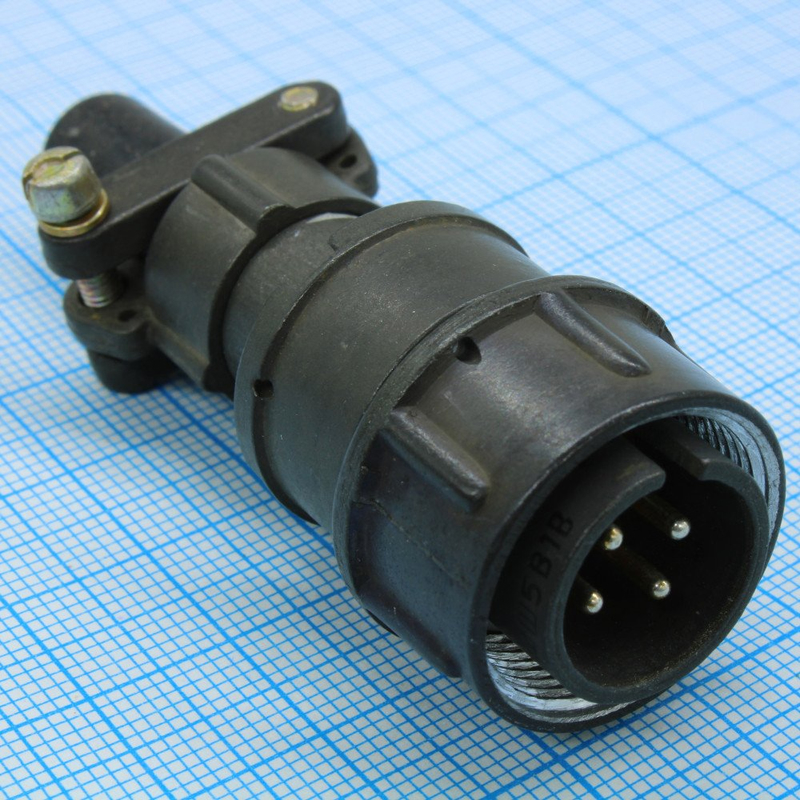

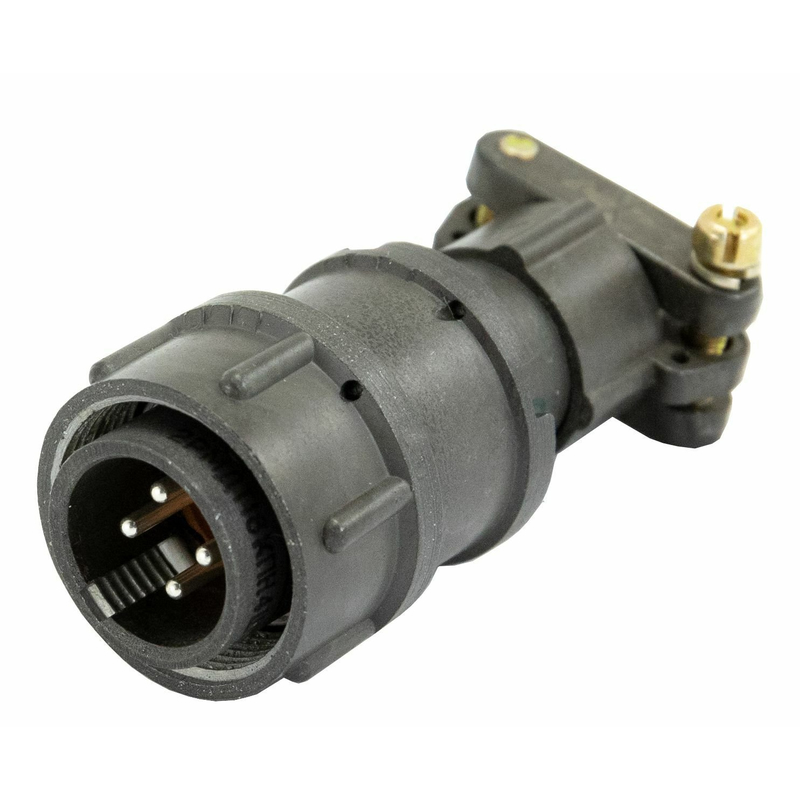

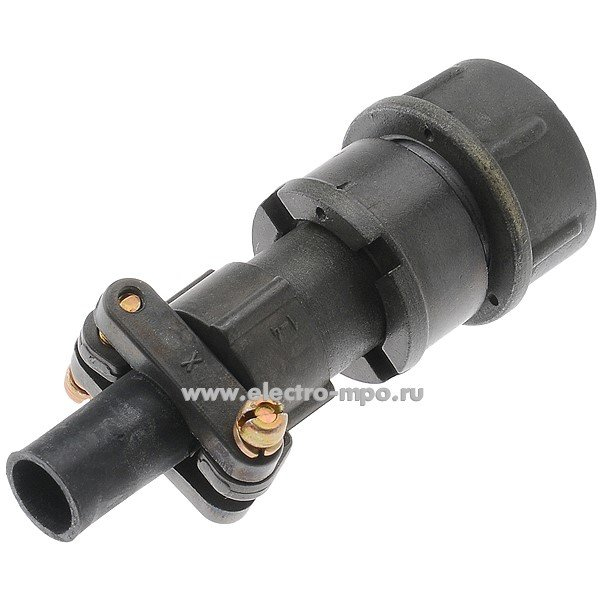

2РМДТ18КПН4Ш5В1В Вилка кабельная

Цена:

2860 ₽

В наличии: 10 шт.

Технические характеристики

2РМДТ18КПН4Ш5В1В Вилка кабельная

Разъём 2РМДТ18КПН4Ш5В1В — это цилиндрический низкочастотный кабельный разъём‑вилка серии 2РМДТ, предназначенный для соединения в электрических цепях постоянного и переменного тока, в том числе в составе бортовых и промышленных систем.

Основные параметры

Количество контактов — 4 штыревых контакта диаметром 1,5 мм , каждый контакт извлекаемый.
Материал контактов — латунь с серебряным покрытием , что обеспечивает низкое переходное сопротивление и хороший контакт.
Максимальный ток на контакт — до 15 А , суммарный ток на соединитель — до 50 А.
Максимальное рабочее напряжение — до 560 В постоянного и переменного тока.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием (серый цвет), условный размер корпуса 18 мм , диаметр корпуса около 25 мм , высота около 53,5 мм.
Изолятор — карболит (термореактивная пластмасса), цвет изолятора — коричневый.
Тип корпуса — К (кабельный) , патрубок — П (прямой) , накидная гайка патрубка — Н (для неэкранированного кабеля) , наличие уплотнительной втулки есть, герметичность — отсутствует.

Электрические и механические характеристики

Сопротивление изоляции — не менее 5000 МОм при нормальных условиях, электрическая прочность изоляции — 1850 В (испытание переменным током).
Сопротивление контакта (1,5 мм) — не более 2,5 мОм , что важно для мощных и низкоомных цепей.
Метод сочленения с розеткой — резьбовой (шаг резьбы накидной гайки M20×1 мм), количество операций сочленения‑расчленения — до 500 циклов.

Климатические и эксплуатационные условия

Климатическое исполнение — В2.1 , рабочий диапазон температур — примерно от −60 до +100 °C (в зависимости от конкретного ТУ).
Относительная влажность — до 98% при +40 °C , предусмотрена работа при широком диапазоне атмосферного давления.
Теплостойкость — 100 °C , разъём может использоваться в условиях вибрации и ударов (десятки и сотни g, в зависимости от режима).

Монтаж и применение

Соединитель монтируется на кабель (кабельная вилка), электрическое присоединение — пайка на контактах, механический монтаж — объёмный (через кабельный патрубок и уплотнительную втулку).
Используется для внутреннего монтажа в электрорадиоаппаратуре, промышленных панелях, приборах, где нужен компактный, механически прочный и виброустойчивый низкочастотный соединитель.

Описание

Назначение и область применения

Кабельная вилка 2РМДТ18КПН4Ш5В1В относится к серии цилиндрических низкочастотных соединителей 2РМДТ и предназначена для коммутации электрических цепей постоянного и переменного тока. Разъём рассчитан на применение в составе бортовой аппаратуры, промышленных систем, измерительных приборов и электрорадиоустройств, где требуется надёжное разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям.

Соединитель используется для внутреннего монтажа и устанавливается на кабель. Электрическое присоединение выполняется методом пайки к контактам. Ответная часть — розетка соответствующего типоразмера серии 2РМДТ — соединяется с вилкой посредством резьбового сочленения, что обеспечивает фиксацию от самопроизвольного расчленения при вибрации и ударах.

Конструктивные особенности

Разъём выполнен в кабельном исполнении с прямым патрубком. Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Условный размер корпуса составляет 18 мм, диаметр корпуса — около 25 мм, высота — около 53,5 мм. Накидная гайка патрубка рассчитана на неэкранированный кабель. В конструкции предусмотрена уплотнительная втулка, при этом герметичность соединения отсутствует.

Изолятор выполнен из карболита — термореактивной пластмассы коричневого цвета. Контакты — штыревые, извлекаемые, диаметром 1,5 мм. Материал контактов — латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильный электрический контакт в течение всего срока эксплуатации.

Ключевые параметры конструкции

Количество контактов — 4 штыревых
Диаметр контактов — 1,5 мм
Тип корпуса — К, кабельный
Патрубок — П, прямой
Накидная гайка — Н, для неэкранированного кабеля
Резьба накидной гайки — M20×1 мм
Метод монтажа — пайка, объёмный монтаж через кабельный патрубок

Электрические характеристики

Соединитель рассчитан на работу с максимальным током до 15 А на один контакт. Суммарный ток на весь соединитель не должен превышать 50 А. Максимальное рабочее напряжение составляет до 560 В постоянного и переменного тока.

Сопротивление изоляции между контактами и между контактами и корпусом — не менее 5000 МОм при нормальных климатических условиях. Электрическая прочность изоляции подтверждается испытательным напряжением 1850 В переменного тока. Переходное сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм, что особенно важно для мощных и низкоомных цепей, где потери на контакте должны быть минимальными.

Основные электрические параметры

Максимальный ток на контакт — 15 А
Суммарный ток на соединитель — 50 А
Максимальное рабочее напряжение — 560 В
Сопротивление изоляции — не менее 5000 МОм
Электрическая прочность изоляции — 1850 В
Сопротивление контакта — не более 2,5 мОм

Условия эксплуатации и надёжность

Разъём соответствует климатическому исполнению В2.1 и предназначен для работы в широком диапазоне температур — примерно от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия. Изделие сохраняет работоспособность при широком диапазоне атмосферного давления.

Теплостойкость разъёма составляет 100 градусов Цельсия. Конструкция рассчитана на эксплуатацию в условиях вибрационных и ударных нагрузок. Ресурс по числу операций сочленения и расчленения — до 500 циклов, что подтверждает долговечность изделия при многократном использовании в составе обслуживаемой аппаратуры.
