Назначение соединителя

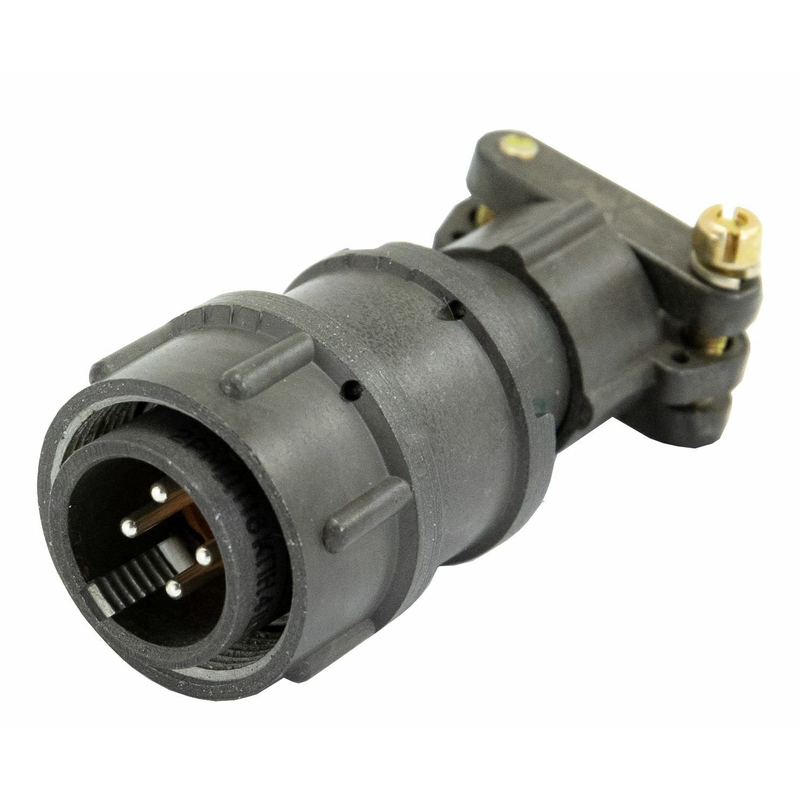

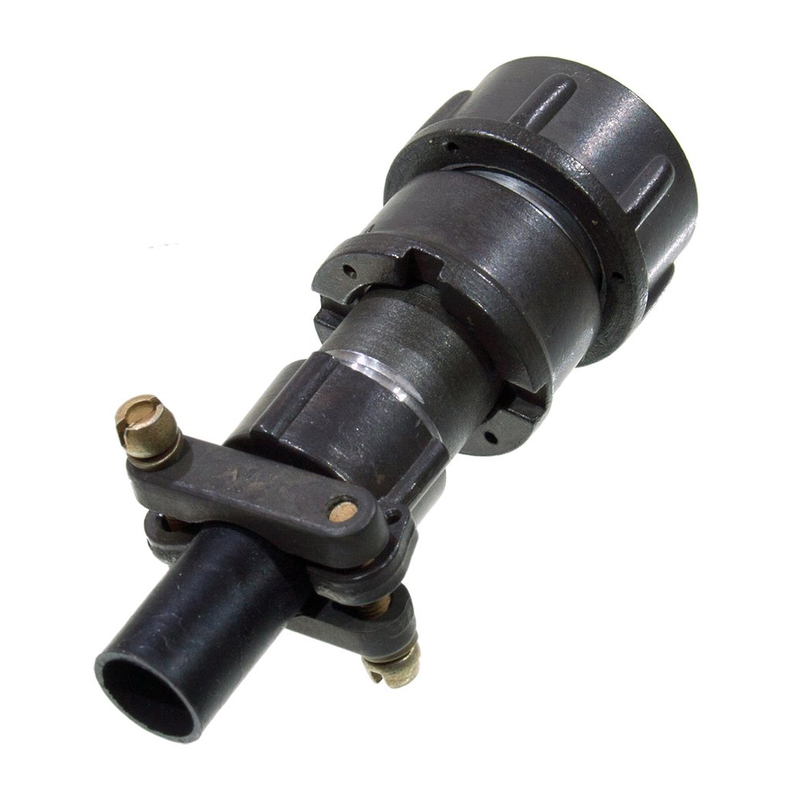

Соединитель 2РМДТ18КПН4Ш5В1В производства фирмы «Элекон» (Россия) представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Изделие выполнено в виде кабельной вилки с прямым патрубком и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Применение охватывает монтаж на кабеле в паре с ответными розетками, имеющими совместимую маркировку присоединительных размеров.

Данная модель поставляется с приемкой ОТК — то есть прошла контроль качества непосредственно на заводе-изготовителе, что подтверждает соответствие изделия заявленным параметрам при выпуске. Год выпуска — 2025. Товар поставляется в заводской упаковке.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели и её типоразмера. Значения следует учитывать при подборе режимов эксплуатации и компоновке жгута.

• Количество контактов — 4 штыревые контакт-детали, извлекаемые, диаметром около 1,5 мм.
• Номинальный ток — до 15 А на каждый контакт; суммарно до 50 А на весь соединитель при соответствующей нагрузке.
• Рабочее напряжение — до 560 В постоянного и переменного тока, максимальное напряжение — до 700 В.
• Диапазон рабочих температур окружающей среды — примерно от минус 60 °C до плюс 100 °C; возможна смена температур до плюс 150 °C.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Сопротивление контактов — не более 0,005 Ом.
• Типоразмер посадочного диаметра корпуса — 18 мм.
• Исполнение — всеклиматическое, теплостойкость до 100 °C.

Корпус изделия обычно металлический, изоляционная часть — карболитовая. Исполнение негерметичное. Такое сочетание материалов обеспечивает механическую прочность корпуса и электрическую изоляцию токоведущих частей в условиях вибрации и перепадов температуры.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМДТ18КПН4Ш5В1В построено по стандартной логике серии: тип серии 2РМДТ, типоразмер корпуса 18, исполнение «КП» (кабельная вилка), «Н» — негерметичное исполнение, число 4 указывает на количество контактов, «Ш» — штыревые контакт-детали, далее следуют коды климатического и температурного исполнения. Таким образом, маркировка полностью соответствует описанию: кабельная вилка на 4 штыревых контакта с всеклиматическим исполнением и теплостойкостью до 100 °C.

Контакт-детали выполнены извлекаемыми, что упрощает ремонт и замену отдельных элементов жгута без замены всего соединителя. Прямой патрубок предназначен для закрепления кабеля и обеспечения механической разгрузки мест пайки или опрессовки.

Применение и совместимость

Разъёмы серии 2РМДТ применяются в электрических цепях постоянного и переменного тока частотой до 3 МГц, для монтажа на кабеле и соответствующих розетках. При подборе пары следует учитывать условия эксплуатации и присоединительные размеры: совместимые розетки имеют маркировку вида Ю8267.

1. Определите требуемое число контактов и схему коммутации — в данном случае 4 цепи.
2. Проверьте соответствие токовой нагрузки: до 15 А на контакт и до 50 А суммарно.
3. Уточните рабочее напряжение цепи — до 560 В, с допустимым максимумом до 700 В.
4. Оцените температурный режим места установки — от минус 60 °C до плюс 100 °C.
5. Подберите парную розетку с учётом условий эксплуатации и требуемого класса исполнения.

Комплектация и условия поставки

Изделие поставляется в заводской упаковке. Приемка ОТК означает, что каждая партия прошла выходной контроль на предприятии-изготовителе. Год выпуска — 2025, страна производства — Россия, производитель — «Элекон». Артикул товара — 20116, категория — 2РМД.

При монтаже рекомендуется соблюдать допустимые токовые и температурные режимы, а также обеспечивать надёжное крепление кабеля в патрубке для исключения механических нагрузок на контактные соединения.
