Назначение разъёма 2РМДТ18КПН4Ш5В1В

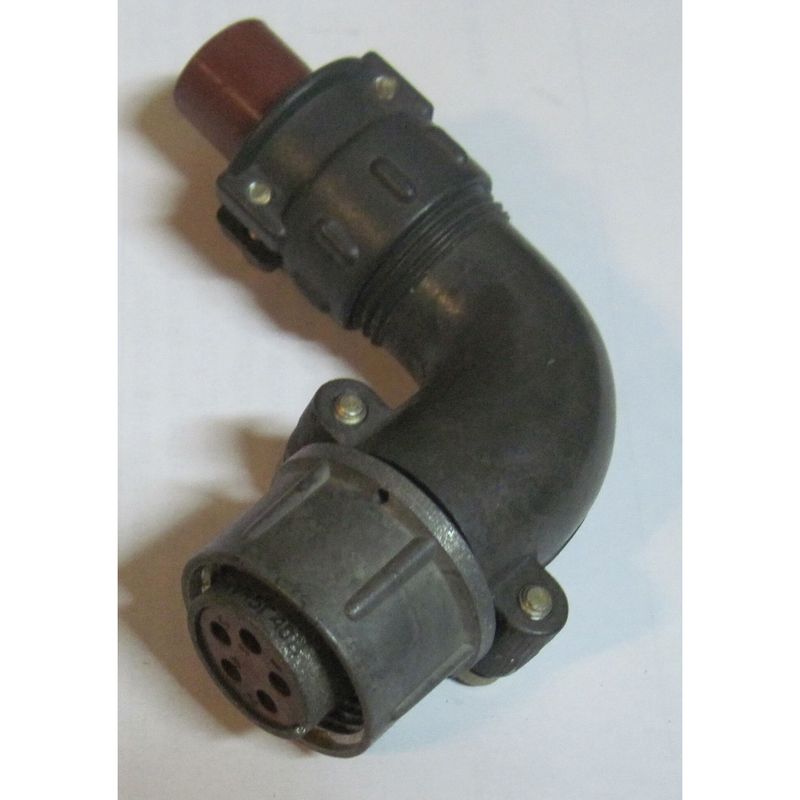

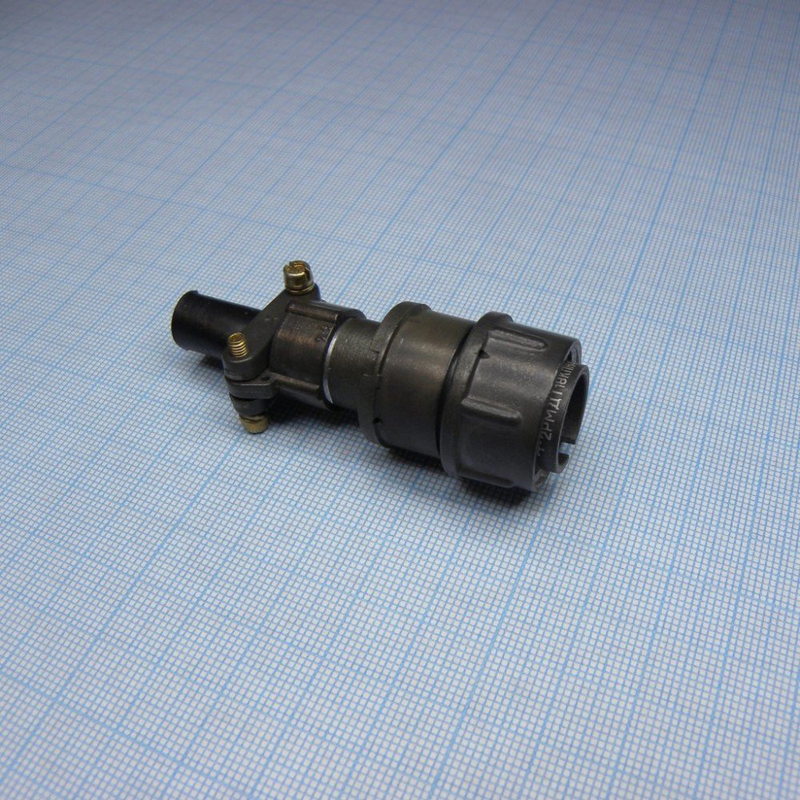

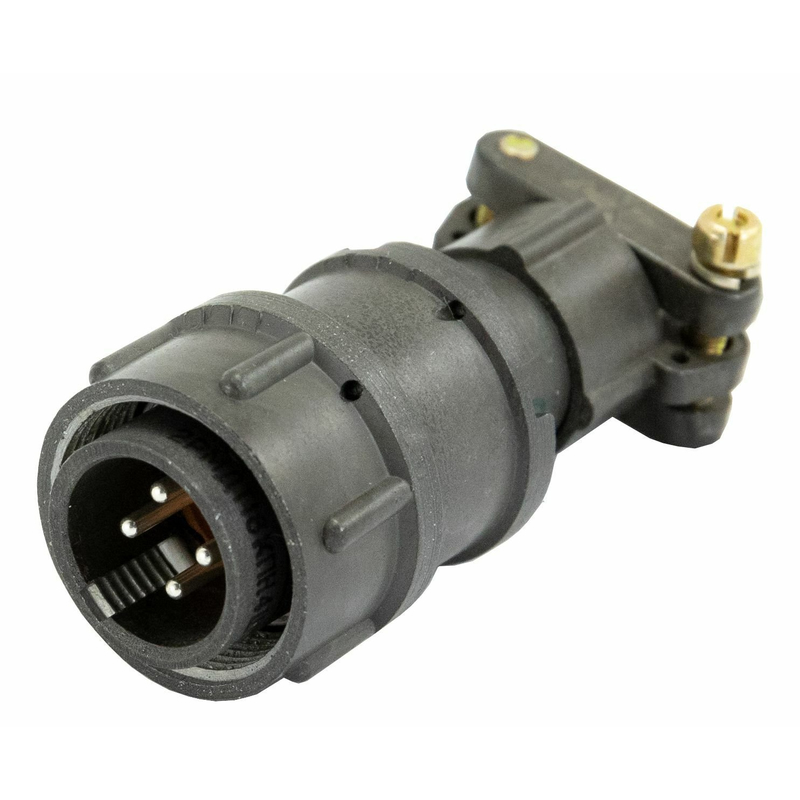

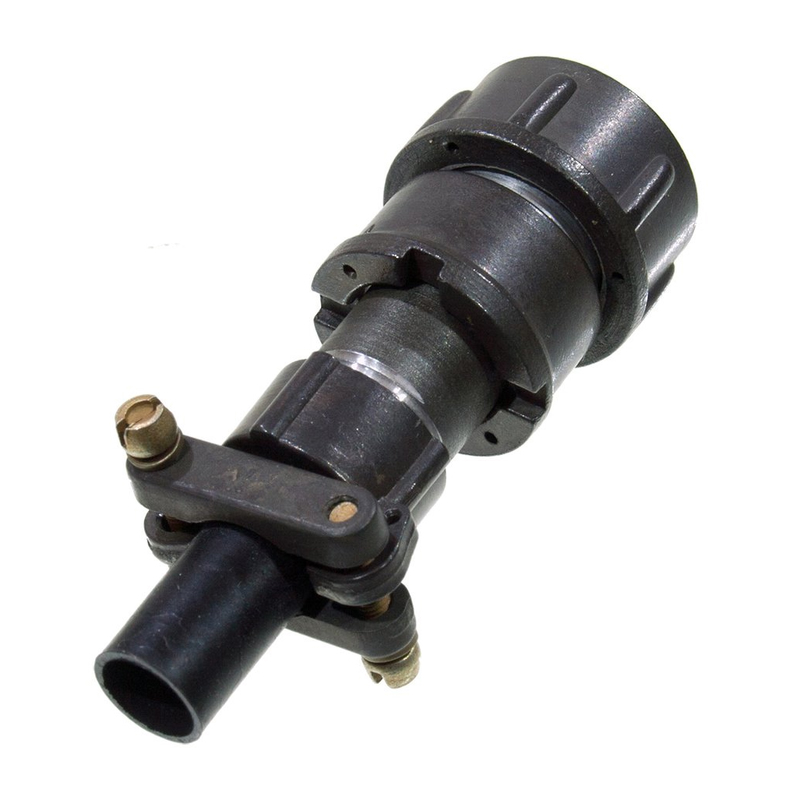

2РМДТ18КПН4Ш5В1В — это 4-контактная кабельная вилка производства Элекон «ОТК» из серии цилиндрических низкочастотных разъёмов 2РМДТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и жгутов, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение.

Вилка входит в категорию 2РМД и выпускается с приёмкой «ОТК», что подтверждает заводской контроль качества. Поставка осуществляется в заводской упаковке. Год выпуска — 2025.

Основные технические характеристики

Конструкция разъёма рассчитана на работу в широком диапазоне условий. Ниже приведены подтверждённые параметры изделия:

• Посадочный диаметр — 18 мм;
• Количество контактов — 4, контакты извлекаемые;
• Диаметр контакта — 1,5 мм;
• Номинальный ток на контакт — до 15 А, суммарно до 50 А;
• Рабочее напряжение — до 560 В;
• Сопротивление контактов — не более 0,005 Ом;
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C, с кратковременными скачками до плюс 150 °C;
• Теплостойкость — до 100 °C;
• Степень защиты — IP20;
• Сечение подключаемого провода — до 1 мм²;
• Монтаж — пайка.

Исполнение и конструктивные особенности

Вилка выполнена в всеклиматическом исполнении (индекс В) и допускает эксплуатацию при пониженном атмосферном давлении до 133,37·10³ Па. Корпус металлический, установленный на карболитовом основании. Разъём негерметичный, оснащён прямым патрубком. Контакты имеют серебряное покрытие, что обозначено индексом Ш в маркировке.

Соединение с ответной частью — резьбовое, предусмотрены фиксаторы, удерживающие сочленённое положение. Такая конструкция снижает риск самопроизвольного разъединения при вибрации и механических нагрузках.

Совместимость и применение

Вилка соответствует розеткам типа Ю8267. Это позволяет использовать её в составе стандартных соединительных узлов, где уже применяются изделия данной серии. Благодаря четырём силовым контактам и допустимому суммарному току до 50 А разъём подходит для коммутации цепей питания и сигнальных линий низкой частоты.

Типовые области применения включают промышленное оборудование, приборы и кабельные сборки, эксплуатируемые при пониженных температурах и в условиях изменяющегося давления. Всеклиматическое исполнение делает вилку пригодной для работы в неотапливаемых помещениях и на открытом воздухе в составе защищённых блоков, поскольку степень защиты IP20 предполагает эксплуатацию без прямого воздействия пыли и влаги.

При монтаже следует учитывать ограничение по сечению провода до 1 мм² и способ подключения пайкой. Извлекаемые контакты упрощают обслуживание и замену отдельных элементов без демонтажа всего разъёма.
