Назначение разъёма 2РМДТ18КПН4Ш5В1В

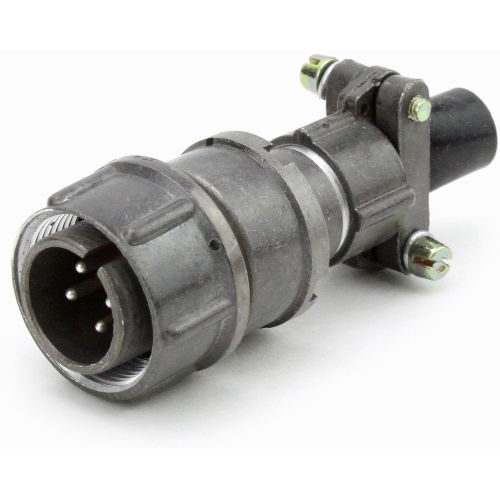

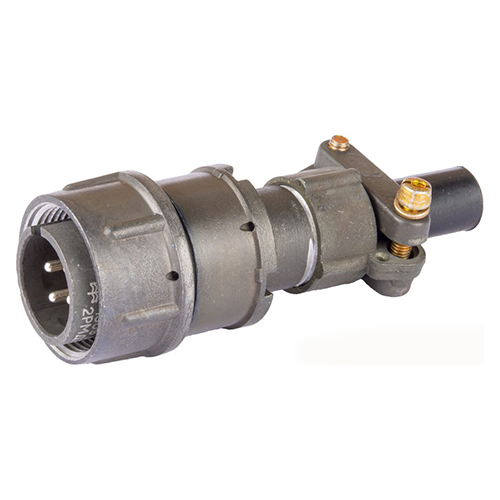

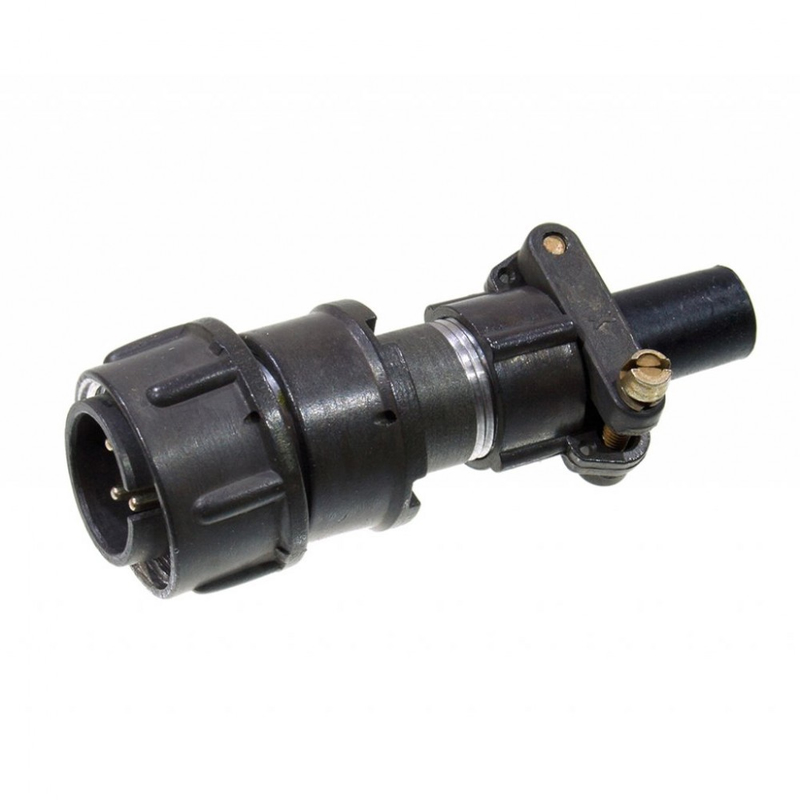

2РМДТ18КПН4Ш5В1В — это цилиндрический низкочастотный разъём-вилка производства компании Элекон (Казань). Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъём применяется там, где требуется компактное и надёжное электрическое соединение с возможностью работы в различных климатических условиях.

Конструкция относится к серии 2РМДТ и выполнена во всеклиматическом исполнении. Это означает, что изделие рассчитано на эксплуатацию в широком диапазоне температур и при воздействии внешних факторов, характерных для разных климатических зон. Разъём часто проходит приёмку ОТК, что подтверждает соответствие заводским требованиям к качеству.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Все значения относятся именно к исполнению 2РМДТ18КПН4Ш5В1В с артикулом 50014.

• Количество контактов — 4.
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 0,005 Ом.
• Рабочее напряжение — до 560 В.
• Максимальное напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Типоразмер корпуса — 18 мм (диаметр).
• Материал корпуса — металл с оксидированным покрытием серого цвета.
• Материал изолятора — карболит коричневого цвета.
• Тип монтажа — на кабель, с прямым патрубком, без кожуха.
• Исполнение — всеклиматическое, с внутренним объёмным монтажом.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, что важно для передачи сигналов и питания с минимальными потерями. Значение не более 0,005 Ом говорит о высоком качестве контактной группы. Металлический корпус с оксидированным покрытием защищает внутренние элементы от механических повреждений и коррозии, а карболитовый изолятор выполняет функцию диэлектрика.

Применение и особенности монтажа

Разъём 2РМДТ18КПН4Ш5В1В применяется для соединения электрических цепей в составе кабельных сборок и приборов. Благодаря четырём контактам он подходит для передачи питания и сигналов по нескольким линиям одновременно. Рабочее напряжение до 560 В и максимальное до 700 В позволяют использовать изделие в цепях с существенными нагрузками, а частота до 3 МГц охватывает большинство низкочастотных задач.

Монтаж выполняется на кабель с прямым патрубком, без кожуха. Такое исполнение обеспечивает компактность и надёжность в различных климатических условиях. Внутренний объёмный монтаж подразумевает размещение элементов соединения внутри корпуса, что упрощает сборку и повышает защищённость контактов. Всеклиматическое исполнение делает разъём пригодным для эксплуатации как в помещениях, так и на открытом воздухе в составе оборудования.

Изделие выпускается производителем Элекон в Казани и относится к категории 2РМД. Год выпуска указан как 2017. Разъём часто проходит приёмку ОТК, что подтверждает его заводское качество и пригодность для ответственных применений. При подборе аналогов следует ориентироваться на типоразмер 18 мм, число контактов 4 и всеклиматическое исполнение серии 2РМДТ.
