Назначение соединителя

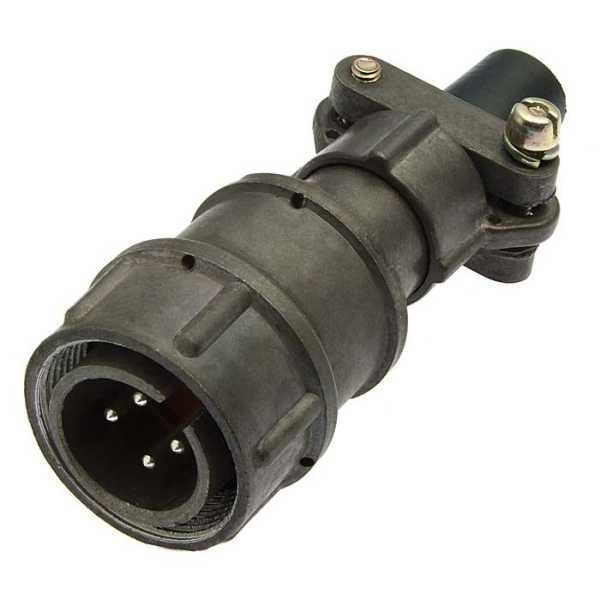

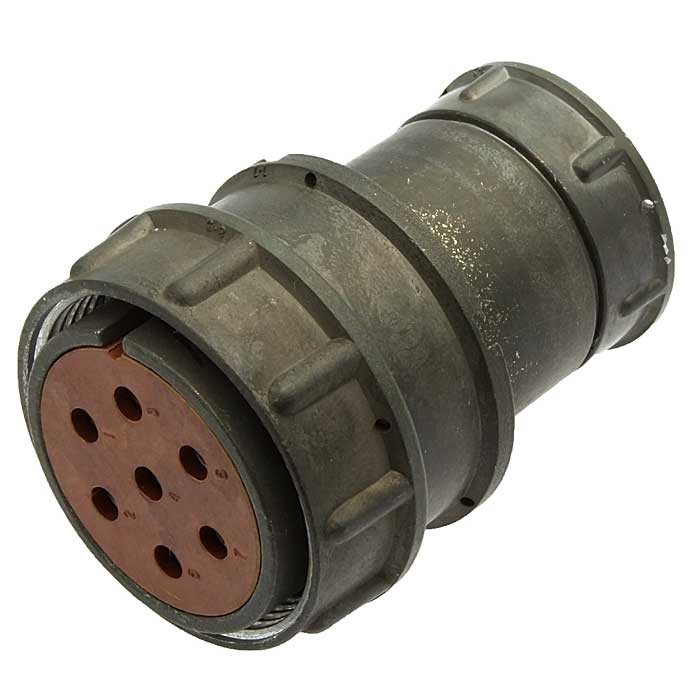

2РМДТ18КПН4Ш5В1В «5» (артикул 40220) — цилиндрический низкочастотный негерметичный электрический соединитель, кабельная вилка с 4 контактами. Изделие относится к категории 2РМД и предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, промышленном оборудовании, а также в системах вентиляции, отопления и кондиционирования (HVAC) и промышленной электроники.

Подтверждённые технические особенности

Конструкция и материалы

• Металлический корпус с изолятором из карболита.
• Контакты, покрытые серебром, обеспечивают низкое переходное сопротивление — не более 0,005 Ом.
• Контакты извлекаемые, метод монтажа — обжимка.
• Посадочный диаметр — 18 мм, патрубок прямой.
• Масса изделия — около 25–28 г.

Электрические параметры

• Рабочее напряжение — до 560 В, максимальное — 700 В.
• Токовая нагрузка — до 15 А на контакт и до 50 А на весь соединитель.
• Сопротивление изоляции — не менее 1000 МОм.

Ресурс и условия эксплуатации

• Рабочий температурный диапазон — от -60 до +100 °C.
• Климатическое исполнение тропикоустойчивое (В).
• Наработка — не менее 5000 часов.
• Количество сочленений и расчленений — 500.
• Срок сохраняемости — 25 лет.

Приёмка и год выпуска

Соединитель имеет приёмку «5». Год выпуска — 92. Данные о производителе в каталоге не указаны.

Применение

Разъем применяется в общих электрических соединениях для промышленного оборудования, включая сферы HVAC и промышленной электроники. Четырёхконтактная схема в сочетании с токовой нагрузкой до 15 А на контакт позволяет использовать вилку для подключения силовых и сигнальных цепей аппаратуры, где требуется периодическое сочленение и расчленение соединения.

Тропикоустойчивое исполнение и широкий температурный диапазон от -60 до +100 °C обеспечивают работоспособность изделия в разнообразных климатических условиях. Извлекаемые контакты с обжимным монтажом упрощают сборку кабельных сборок и обслуживание соединений, а низкое переходное сопротивление контактов с серебряным покрытием способствует стабильной передаче электрического сигнала и снижению потерь.

Ключевые параметры в сводке

1. Тип: кабельная вилка, цилиндрический низкочастотный негерметичный соединитель.
2. Число контактов: 4, покрытие — серебро.
3. Напряжение: рабочее до 560 В, максимальное 700 В.
4. Ток: до 15 А на контакт, до 50 А на соединитель.
5. Посадочный диаметр: 18 мм, патрубок прямой.
6. Монтаж: обжимка, контакты извлекаемые.
7. Сопротивление изоляции: не менее 1000 МОм.
8. Температура эксплуатации: от -60 до +100 °C, исполнение В (тропикоустойчивое).
9. Ресурс: не менее 5000 часов, 500 циклов сочленения.
10. Срок сохраняемости: 25 лет, масса около 25–28 г.
