Разъём 2РМДТ18КПН4Ш5А1В: надёжное подключение оборудования в сложных условиях

Разъём 2РМДТ18КПН4Ш5А1В относится к цилиндрическим низкочастотным электрическим соединителям серии 2РМДТ. Исполнение рассчитано на ручное сочленение и применение в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контактного соединения и устойчивость к эксплуатации в тропическом климате.

Расшифровка маркировки

Обозначение 2РМДТ18КПН4Ш5А1В содержит ключевые параметры конкретного исполнения:

Таким образом, 2РМДТ18КПН4Ш5А1В представляет собой кабельную вилку прямого исполнения с четырьмя штыревыми контактами. Серия 2РМДТ относится к тропикоустойчивым соединителям, предназначенным для эксплуатации при повышенной влажности и воздействии климатических факторов в пределах норм, установленных технической документацией.

Электрические параметры

Для типоразмера 2РМДТ18 с четырьмя контактами указываются следующие ориентировочные электрические характеристики:

• рабочее напряжение — до 560 В;

• допустимый ток на один контакт — до 15 А;

• сопротивление контакта диаметром 1,5 мм — не более 0,0025 Ом;

• соединитель предназначен для цепей постоянного и переменного тока;

• для семейства 2РМДТ допускается работа в цепях переменного тока с частотой до 3 МГц.

Четырёхконтактная схема удобна для подключения силовых, управляющих и сигнальных линий в компактных узлах. Низкое переходное сопротивление контактов помогает снизить потери напряжения и локальный нагрев при корректно выбранной нагрузке, качественной пайке или обжиме и надёжной затяжке элементов кабельного ввода.

Конструкция и применение

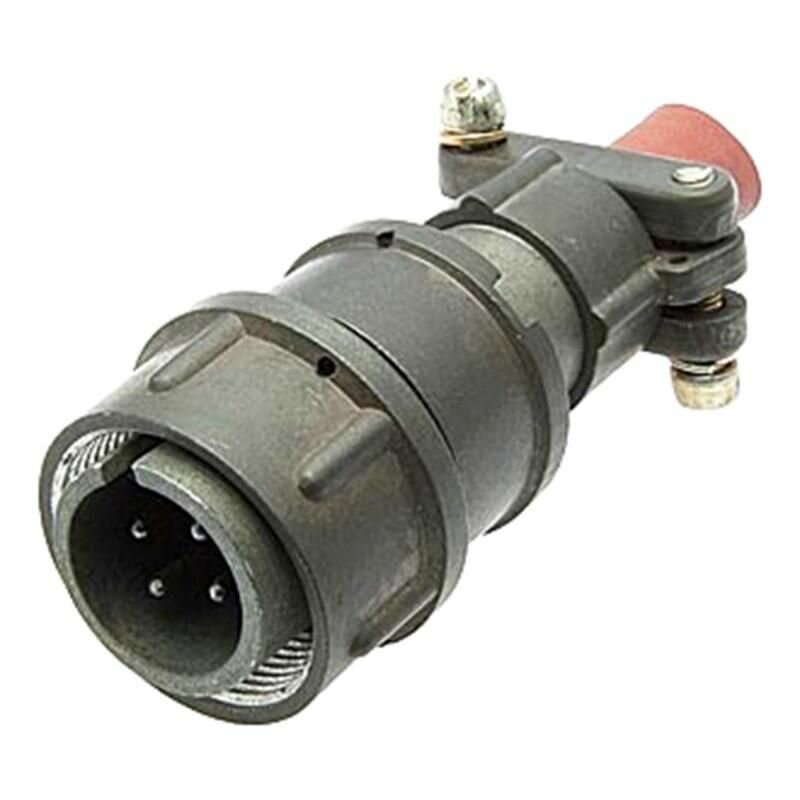

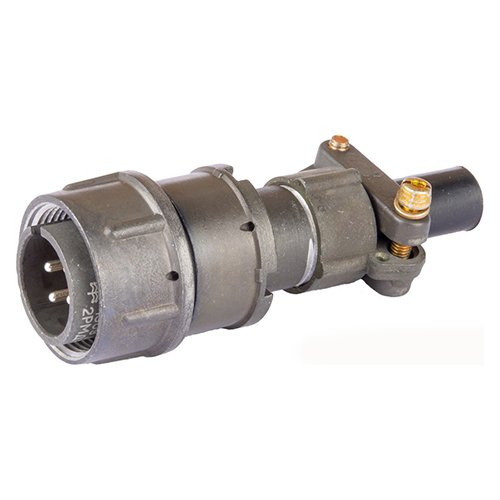

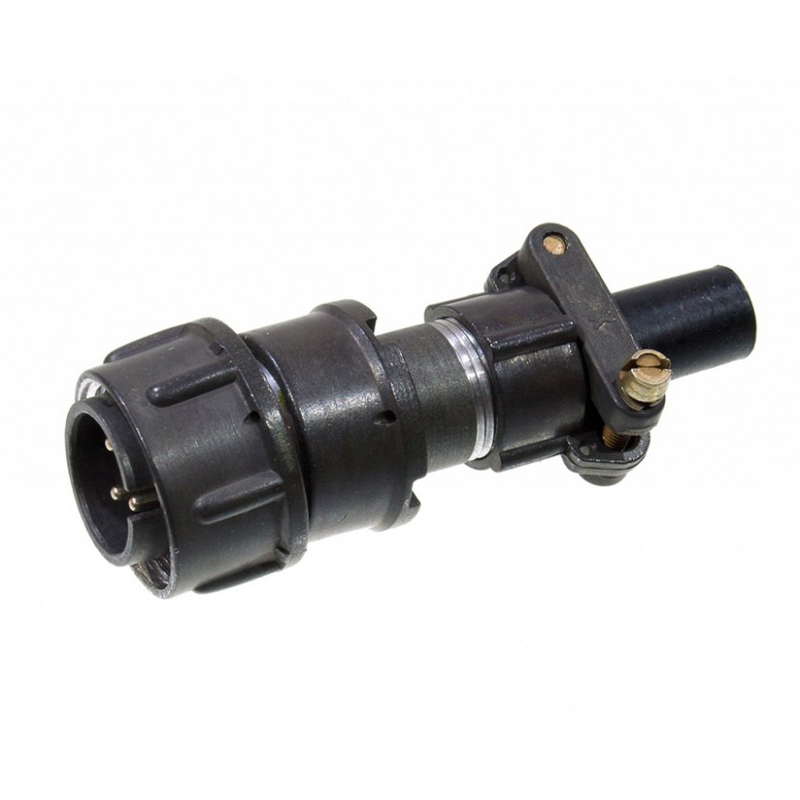

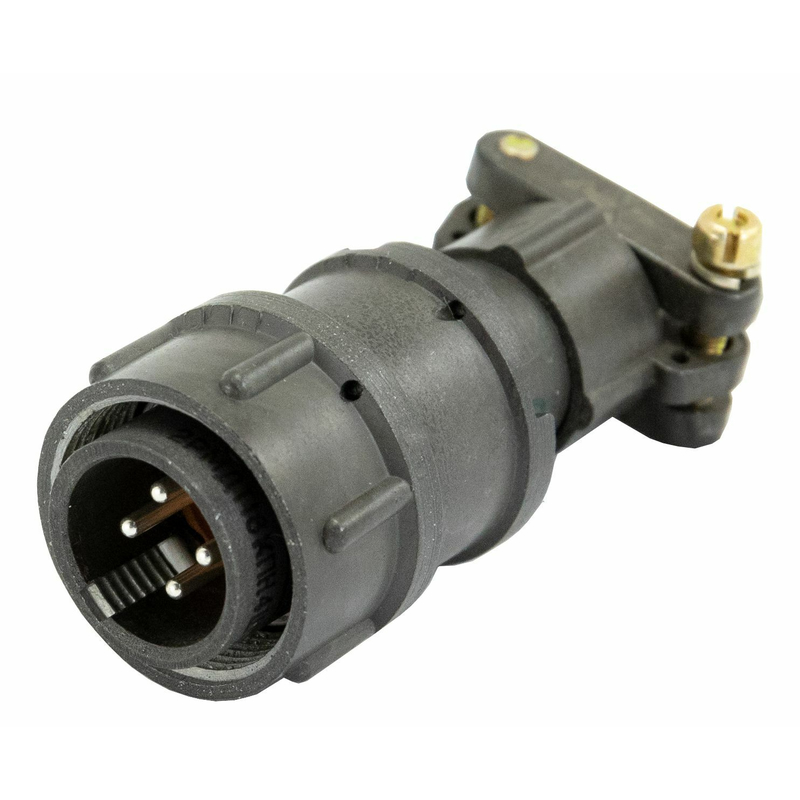

Разъём 2РМДТ18КПН4Ш5А1В построен по цилиндрической схеме. Металлический корпус обеспечивает защиту контактной части от механических воздействий, а изоляционное основание фиксирует контакты в заданной геометрии. Сочленение с ответной частью обеспечивает точное позиционирование вилки и розетки, что особенно важно при регулярном подключении аппаратуры.

Исполнение КПН предполагает применение в составе кабельной линии:

• кабельный корпус позволяет монтировать разъём непосредственно на конце жгута или кабеля;

• прямой кожух подходит для вывода кабеля по оси разъёма;

• гайка для неэкранированного кабеля используется в системах, где не требуется электрическое соединение экрана кабеля с корпусом соединителя.

Разъёмы серии 2РМДТ применяют в промышленной автоматике, приборостроении, системах управления, измерительной технике, энергетическом оборудовании, транспортных и специальных технических комплексах. Для всей серии заявлены исполнения с различным количеством контактов, а также рассчитанные на напряжение до 560 или 700 В в зависимости от конкретного типоразмера и контактного набора.

Что учитывать при монтаже

При проектировании подключения с разъёмом 2РМДТ18КПН4Ш5А1В следует проверить совместимость с ответной розеткой по полному обозначению, включая тип корпуса, число контактов, их пол и номер контактной схемы. Внешне похожие соединители одного размера могут иметь несовместимую распиновку или иной набор диаметров контактов.

Также важно:

• распределять силовые и сигнальные цепи согласно электрической схеме оборудования;

• не превышать допустимый ток для каждого контакта;

• выбирать провод по сечению, допустимому для конкретной контактной части;

• обеспечить разгрузку кабеля от растягивающих усилий;

• соблюдать технологию монтажа контактов и контроль качества соединения;

• учитывать, что 2РМДТ является негерметичной серией: для работы при прямом воздействии воды, пыли или агрессивных сред требуется оценка дополнительной защиты узла.

Для соединителей семейства 2РМДТ в целом приводятся высокие показатели сопротивления изоляции, электрической прочности и ресурса сочленений; точные значения для 2РМДТ18КПН4Ш5А1В необходимо сверять с паспортом или техническими условиями конкретного изготовления.

Итог

2РМДТ18КПН4Ш5А1В — четырёхконтактная кабельная вилка тропикоустойчивой серии 2РМДТ с прямым кожухом и штыревыми контактами. Компактный корпус 18-го типоразмера, рассчитанная контактная группа и конструкция для неэкранированного кабеля делают этот разъём практичным решением для надёжного разъёмного соединения электрических цепей в промышленной и специализированной аппаратуре.
