Назначение соединителя

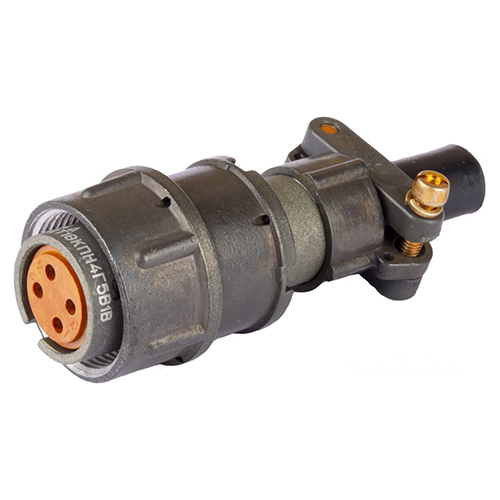

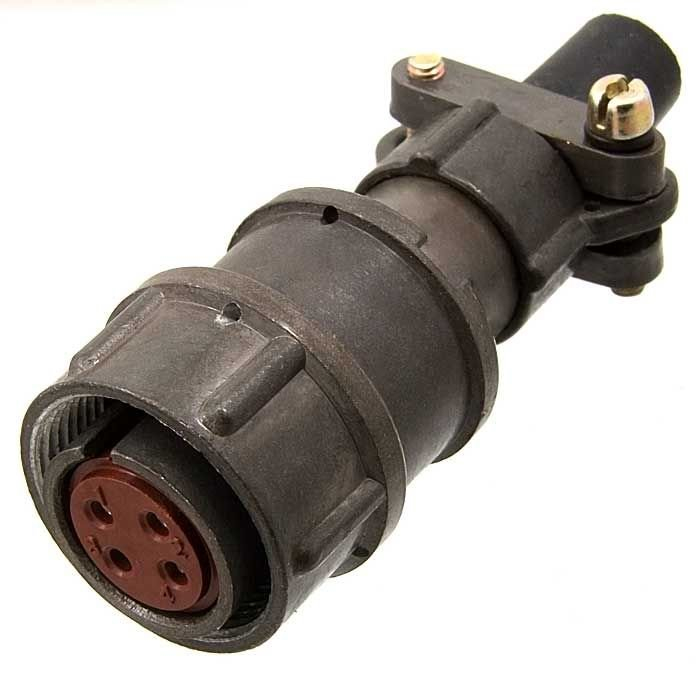

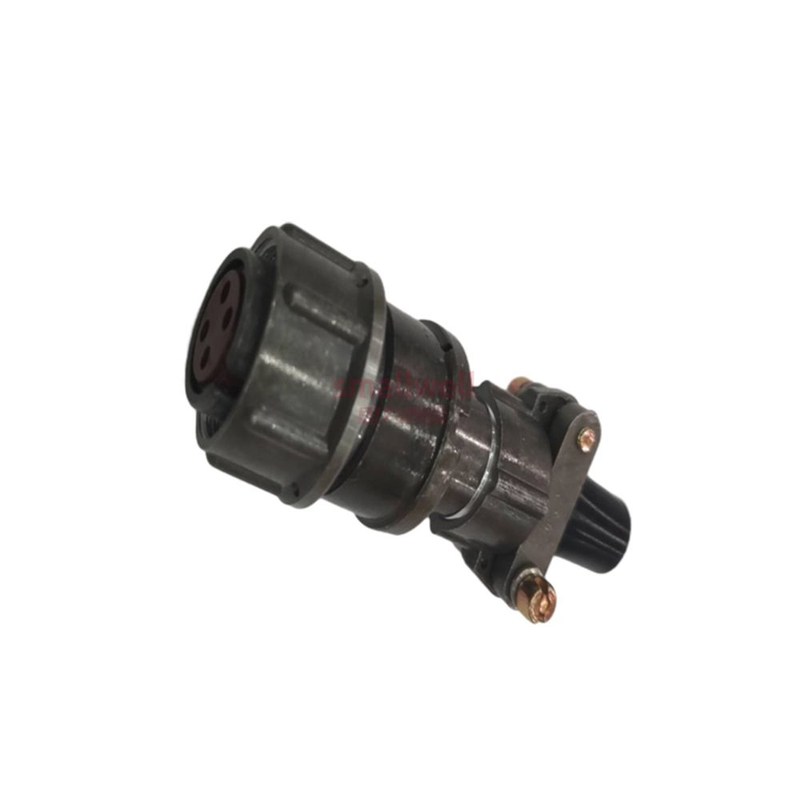

2РМДТ18КПН4ГВ1В «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для создания надёжного электрического соединения в приборных и кабельных системах. Розетка применяется там, где требуется стабильная передача электрических сигналов и питающих напряжений при воздействии неблагоприятных внешних факторов.

Конструкция относится к негерметичным тропикоустойчивым соединителям с резьбовой фиксацией. Такое исполнение обеспечивает прочное механическое соединение ответных частей и устойчивость к климатическим воздействиям, характерным для тропического и морского климата.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях. Правильное чтение обозначения помогает подобрать совместимые ответные части и оценить область применения.

• 2РМДТ — тип негерметичного тропикоустойчивого соединителя с резьбовой фиксацией.
• 18 — условный размер корпуса, посадочный диаметр корпуса составляет 18 мм.
• К — кабельный корпус.
• П — прямой патрубок для вывода кабеля.
• Н — нормальные контакты.
• 4 — количество контактов.
• Г — вариант исполнения гильзы или покрытия контактов.
• В1В — всеклиматическое исполнение с теплостойкостью до 100 градусов Цельсия.

Подтверждённые технические характеристики

Соединитель рассчитан на длительную эксплуатацию в составе электротехнических изделий. Ниже приведены параметры, подтверждённые для данной модели.

Электрические параметры

• Количество контактов — 4.
• Диаметр контактов — 1,5 мм.
• Ток на один контакт — до 15 А.
• Суммарный ток — до 50 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное сечение провода — 1 мм².

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям в диапазоне от 1 до 5000 Гц.
• Устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате.
• Стойкость к повышенной влажности благодаря всеклиматическому исполнению.
• Приёмка «5» подтверждает соответствие изделия установленным требованиям.

Конструктивные особенности и применение

Розетка имеет кабельный корпус с прямым патрубком, что упрощает ввод провода и его последующую заделку. Контакты диаметром 1,5 мм обеспечивают надёжный электрический контакт при передаче значительных токов. Резьбовая фиксация исключает самопроизвольное разъединение под действием вибрации и ударных нагрузок.

Монтаж выполняется пайкой или объёмным монтажом. Изделие востребовано в авиационной, военной и промышленной технике, а также в других областях, где предъявляются повышенные требования к надёжности соединений. Благодаря всеклиматическому исполнению розетка подходит для работы в условиях повышенной влажности, перепадов температур и механических воздействий.

Артикул изделия — 2171. Категория — 2РМД. Производитель в предоставленных данных не указан. Комплектация, гарантийные условия и страна производства в исходных сведениях отсутствуют, поэтому не приводятся.
