Назначение соединителя 2РМДТ18КПН4ГВ1В «5»

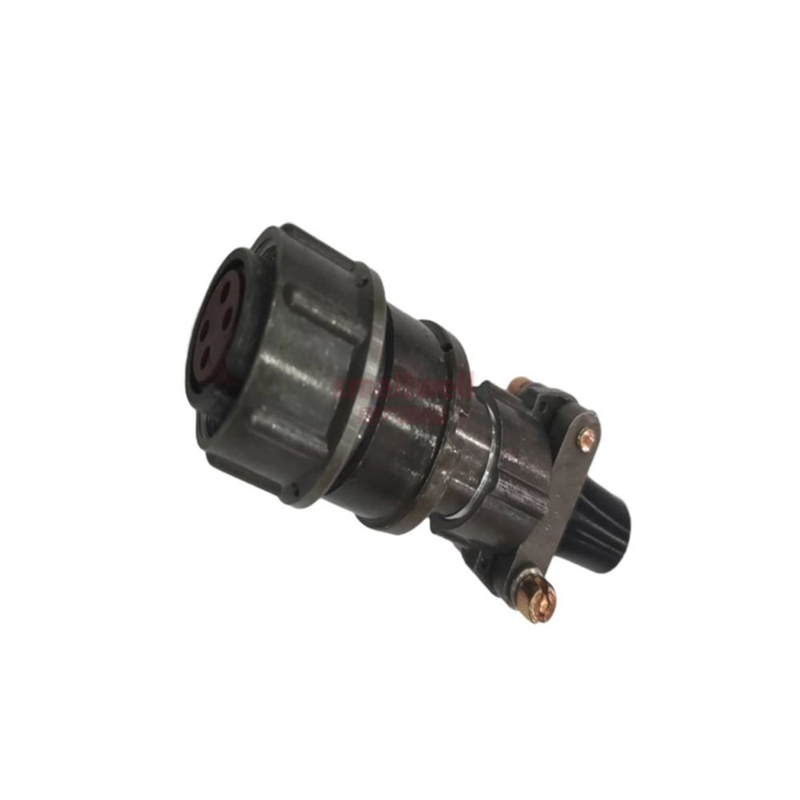

2РМДТ18КПН4ГВ1В «5» — это кабельная розетка из серии цилиндрических соединителей 2РМДТ, предназначенная для надёжного подключения электрических цепей. Изделие применяется для ручного соединения и рассчитано на эксплуатацию во внутренних электрических цепях промышленного оборудования. Благодаря конструкции с прямым патрубком розетка подходит для монтажа экранированных кабелей, что делает её востребованной в системах, где требуется защита от электромагнитных помех.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных узлах. Соединитель негерметичен, поэтому его использование предполагается в условиях, где отсутствует прямое воздействие влаги и агрессивных сред.

Подтверждённые технические характеристики

Розетка имеет 4 контакта диаметром 1,5 мм и посадочный диаметр 18 мм. Ниже приведены основные электрические и эксплуатационные параметры изделия.

• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Максимальный ток на один контакт: 15 А.
• Суммарный ток на соединитель: до 50 А.
• Теплостойкость: до 100 градусов Цельсия.
• Электрическая прочность изоляции: до 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон частот: до 10 кГц.
• Устойчивость к механическим нагрузкам: удар до 1000 метров на секунду в квадрате.
• Масса изделия: около 16,5 г.

Конструкция и особенности

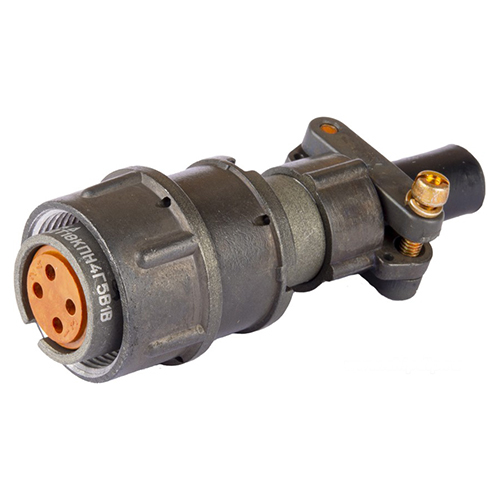

Розетка состоит из корпуса с одношпоночной фиксацией, извлекаемых контактов с покрытием серебром или золотом и патрубка для кабеля. Одношпоночная фиксация обеспечивает правильную ориентацию при соединении и предотвращает случайное рассоединение под действием вибрации. Прямой патрубок упрощает ввод кабеля и его механическую фиксацию.

Контакты выполнены извлекаемыми, что позволяет проводить обслуживание и замену без демонтажа всего соединителя. Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает надёжность электрического контакта. Негерметичное исполнение подразумевает ручное соединение и применение в закрытых объёмах или шкафах управления.

Применение и совместимость

Разъёмы серии 2РМДТ используются во внутренних электрических цепях промышленного оборудования, включая монтаж экранированных кабелей. Высокая электрическая прочность изоляции и значительное сопротивление изоляции позволяют применять розетку в цепях с повышенными требованиями к безопасности. Устойчивость к ударным нагрузкам до 1000 метров на секунду в квадрате делает изделие пригодным для установки на оборудовании, работающем в условиях вибрации и толчков.

Соединитель рассчитан на частоты до 10 кГц, что охватывает большинство задач управления, сигнализации и питания в промышленной автоматике. Кабельная розетка 2РМДТ18КПН4ГВ1В «5» с артикулом 2170 относится к категории 2РМД и может использоваться как самостоятельное изделие или в составе ответных частей соответствующих серий.
