Назначение и область применения

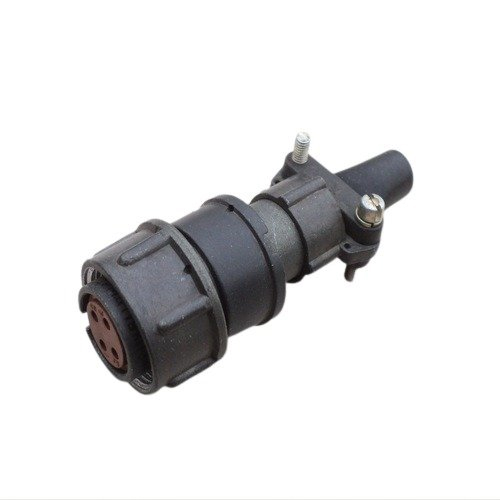

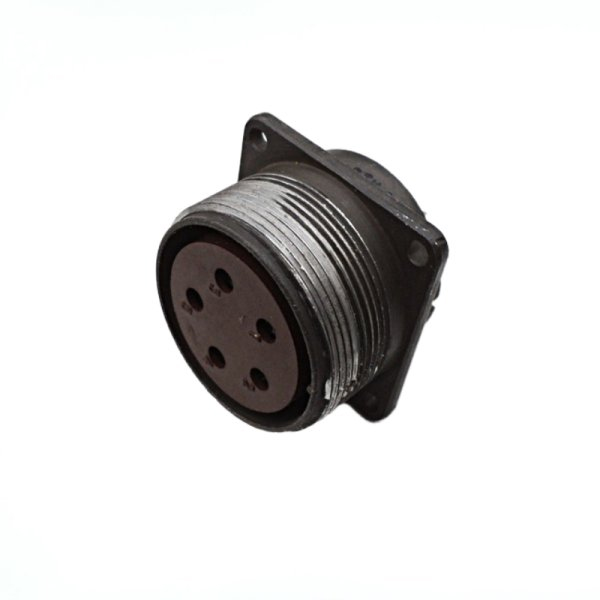

Розетка кабельная 2РМДТ18КПН4Г5В1В производства «Лтава» — это цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для ручного соединения и разъединения электрических цепей переменного и постоянного тока. Изделие применяется в промышленных и специальных электросистемах, где требуется надёжное и многократно разъединяемое соединение кабелей.

Соединитель рассчитан на работу в цепях с частотой тока до 3000 Гц. Благодаря теплостойкости до 100 градусов Цельсия и тропикоустойчивому исполнению он может эксплуатироваться в условиях повышенной влажности и температуры, характерных для тропического климата.

Розетка востребована в оборудовании с повышенными требованиями к надёжности: в промышленной автоматике, измерительной и специальной аппаратуре, а также в других системах, где важны стабильный контакт и возможность оперативного подключения кабеля.

Конструктивные особенности

Корпус розетки выполнен из металла, а изолятор — из карболита. Такое сочетание материалов обеспечивает механическую прочность и стойкость к неблагоприятным условиям эксплуатации. Соединение корпусов осуществляется резьбовой фиксацией, а взаимное ориентирование обеспечивается одношпоночной поляризацией, что исключает неправильную стыковку.

Модель оснащена прямым патрубком и гайкой для неэкранированного кабеля. Монтаж проводников внутри корпуса — объёмный, пайкой, что обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам.

Контакты изготовлены извлекаемыми, что упрощает обслуживание и при необходимости замену. Диаметр контактов — 1,5 мм, покрытие — серебряное, что снижает переходное сопротивление и повышает долговечность соединения.

Технические характеристики

• Количество контактов: 4, извлекаемые, диаметром 1,5 мм, с серебряным покрытием.
• Посадочный диаметр: 18 мм.
• Рабочее напряжение: до 560 В.
• Токовая нагрузка: до 15 А на контакт и до 50 А на соединитель в целом.
• Диапазон рабочих частот: до 3000 Гц.
• Теплостойкость: до 100 градусов Цельсия.
• Тип соединения: резьбовая фиксация, одношпоночная поляризация корпусов.
• Материал корпуса: металл; материал изолятора: карболит.
• Исполнение: негерметичное, тропикоустойчивое.
• Монтаж: внутренний объёмный, пайкой; прямой патрубок и гайка для неэкранированного кабеля.

Соответствие стандартам и комплектация

Изделие выпускается в соответствии с требованиями ГОСТ и технических условий, в частности ГЕ0.364.126 ТУ. Указанные документы регламентируют конструкцию, электрические параметры и условия эксплуатации соединителя.

Модель 2РМДТ18КПН4Г5В1В встречается в продукции ряда производителей, включая ЭЛЕКОН, и применяется в оборудовании, где предъявляются повышенные требования к надёжности электрических соединений. Артикул позиции — 70131, категория — 2РМД.

Порядок применения

1. Подготовить неэкранированный кабель и зачистить проводники под пайку в соответствии с требованиями к монтажу.
2. Продеть кабель через прямой патрубок и гайку, обеспечив надёжное механическое закрепление.
3. Выполнить объёмный монтаж проводников пайкой к извлекаемым контактам, соблюдая полярность и схему соединения.
4. Установить контакты в изолятор корпуса розетки.
5. Соединить корпуса, совместив шпонку поляризации, и зафиксировать резьбовым соединением.

При эксплуатации следует учитывать предельные значения рабочего напряжения, тока и температуры, а также негерметичное исполнение корпуса, не рассчитанное на прямое воздействие агрессивных сред под давлением.
