Назначение соединителя

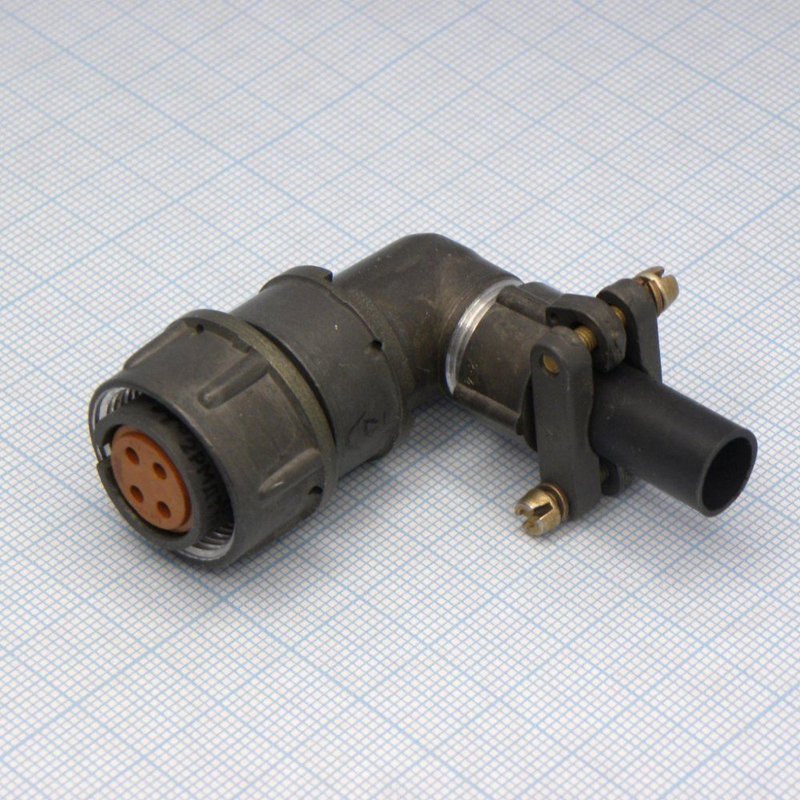

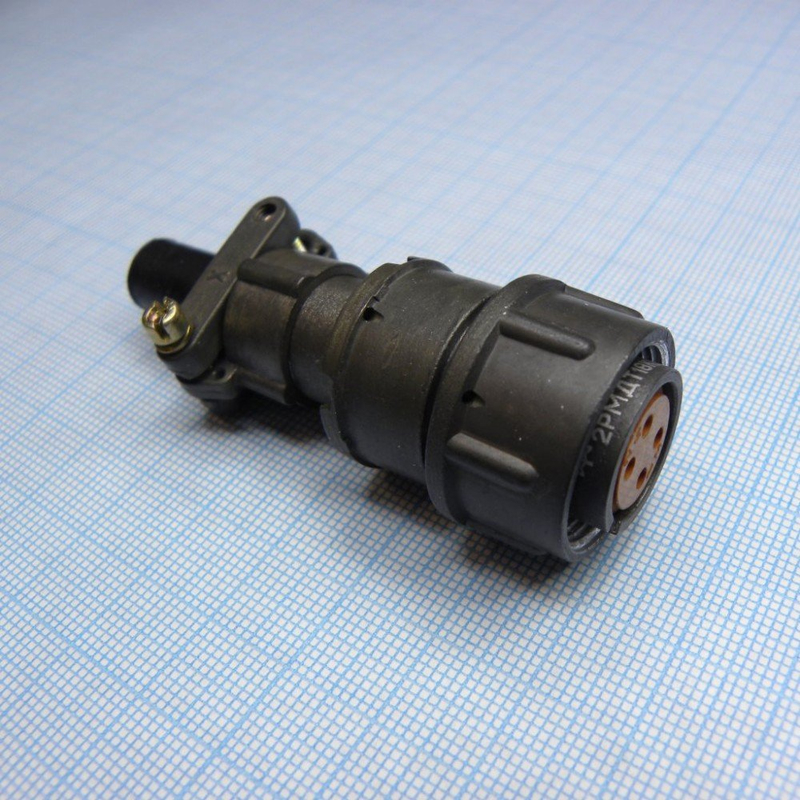

2РМДТ18КПН4Г5В1В — это кабельная розетка серии цилиндрических соединителей 2РМДТ, выпускаемая производителем Элекон. Изделие предназначено для электрического соединения кабельных линий и применяется в промышленных электромеханических системах, где требуется надёжный и стабильный контакт при воздействии вибрации, перепадов температуры и других эксплуатационных нагрузок.

Розетка относится к категории 2РМД и поставляется в заводской упаковке с отметкой «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2025.

Подтверждённые технические особенности

Соединитель выполнен в цилиндрическом металлическом корпусе с изолятором из карбонита. Контактная группа имеет серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Монтаж осуществляется пайкой на кабель. Корпус оснащён прямым патрубком, а соединение с ответной частью — резьбовое.

• Максимальное рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество контактов: 4.
• Диаметр корпуса: 18 мм.
• Масса изделия: около 28 г.
• Способ монтажа: пайка на кабель.
• Тип соединения: резьбовое, с прямым патрубком.
• Соответствие: ТУ ГЕ0.364.126.

Конструкция и материалы

Корпус розетки изготовлен из металла, что придаёт изделию механическую прочность и устойчивость к внешним воздействиям. Изолятор выполнен из карбонита — материала с хорошими диэлектрическими свойствами. Контакты покрыты серебром, что положительно сказывается на качестве электрического соединения и долговечности работы.

Резьбовое соединение обеспечивает надёжную фиксацию розетки с ответной частью и предотвращает самопроизвольное разъединение при вибрациях. Прямой патрубок упрощает прокладку кабеля и монтаж в ограниченном пространстве.

Применение и совместимость

Розетка 2РМДТ18КПН4Г5В1В применяется в промышленных электромеханических системах для организации надёжного электрического соединения. Благодаря широкому температурному диапазону и стойкости к нагрузкам изделие подходит для использования в составе оборудования, работающего в сложных условиях эксплуатации.

Функциональным аналогом изделия является соединитель 2РМД18КПН4Г5В1. Розетка соответствует требованиям ТУ ГЕ0.364.126, имеет приёмку «ОТК» и поставляется в заводской упаковке. Артикул товара — 20111.
