Назначение соединителя 2РМДТ18КПН4Г5В1В

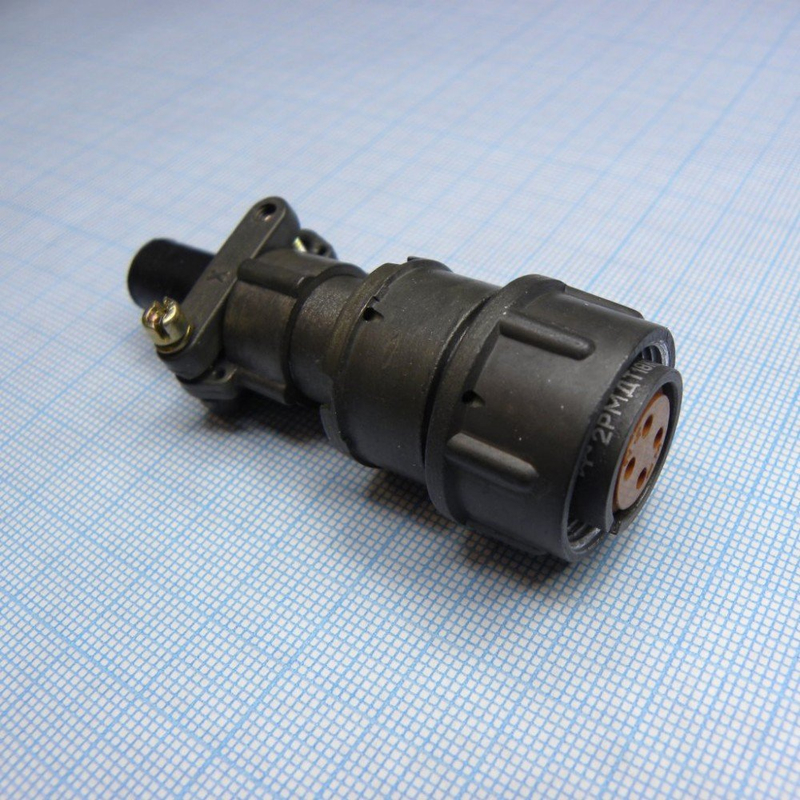

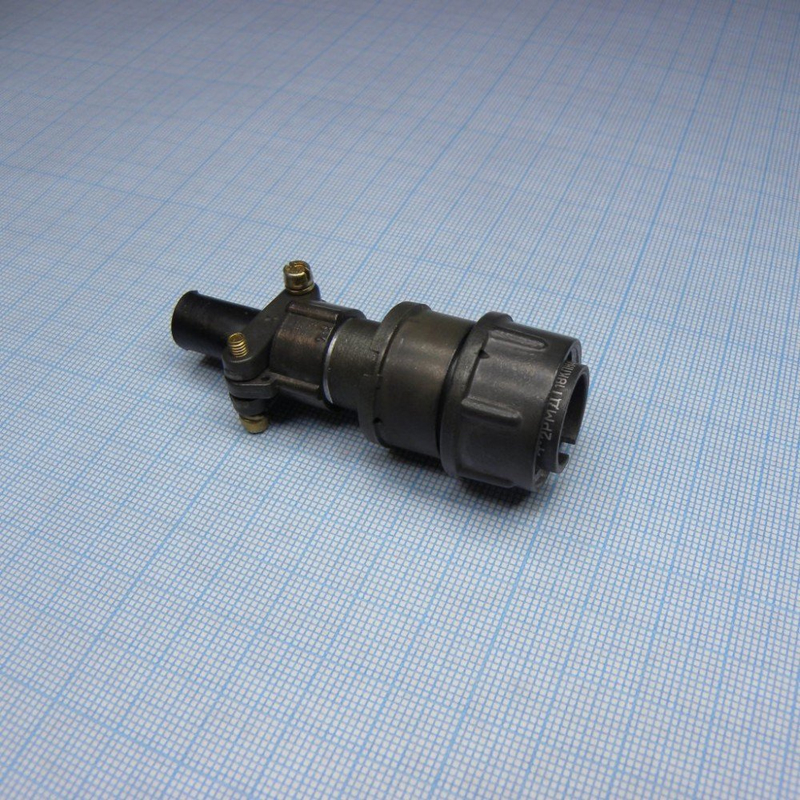

Кабельная розетка 2РМДТ18КПН4Г5В1В производства «Элекон» относится к серии цилиндрических соединителей 2РМДТ и предназначена для надежного соединения в электрических цепях. Изделие применяется там, где требуется стабильная передача сигнала и электропитания в условиях промышленной эксплуатации. Розетка выполнена с прямым патрубком и рассчитана на монтаж на кабель методом пайки, что обеспечивает прочное и долговечное соединение проводников с контактами соединителя.

Данная модель имеет четыре контакта и внешний диаметр 18 мм. Она является функциональным аналогом соединителя 2РМД18КПН4Г5В1, что позволяет использовать ее для замены указанного изделия в существующих схемах без изменения посадочных и присоединительных размеров.

Подтвержденные технические характеристики

Соединитель 2РМДТ18КПН4Г5В1В рассчитан на максимальное рабочее напряжение до 700 В и максимальную рабочую частоту 3 МГц. Сопротивление изоляции составляет не менее 1000 МОм. Рабочий температурный диапазон охватывает значения от минус 60 до плюс 100 градусов Цельсия, что позволяет эксплуатировать изделие как в условиях низких температур, так и при повышенном нагреве.

• Количество контактов: 4
• Внешний диаметр: 18 мм
• Максимальное рабочее напряжение: до 700 В
• Максимальная рабочая частота: 3 МГц
• Сопротивление изоляции: не менее 1000 МОм
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия
• Масса изделия: около 28 г
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебряное
• Способ монтажа: пайка на кабель
• Конструкция: прямой патрубок

Конструкция и материалы

Корпус соединителя выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Изолятор изготовлен из карболита — материала с хорошими диэлектрическими свойствами, необходимыми для надежной работы при заявленном напряжении. Контакты имеют серебряное покрытие, которое снижает переходное сопротивление и повышает стабильность электрического соединения.

Монтаж розетки производится пайкой на кабель. Прямой патрубок упрощает прокладку и фиксацию кабеля в составе жгута или кабельной сборки. Масса изделия составляет около 28 г.

Приемка и применение

Изделие поставляется с приемкой «ОТК». Это означает, что каждая партия прошла контроль отдела технического контроля предприятия-изготовителя и соответствует требованиям нормативной документации. Соединитель изготовлен в соответствии с техническими условиями ТУ ГЕ0.364.126.

Благодаря совокупности характеристик — широкому температурному диапазону, высокому сопротивлению изоляции и механической прочности корпуса — розетка 2РМДТ18КПН4Г5В1В подходит для промышленного применения в электронике и электротехнике. Она может использоваться в составе кабельных сборок, приборов и оборудования, где требуется надежное электрическое соединение на четыре контакта с монтажом на кабель.

Год выпуска указанной позиции — 2025. Поставка осуществляется в заводской упаковке.
