Назначение разъёма 2РМДТ18КПН4Г5В1В

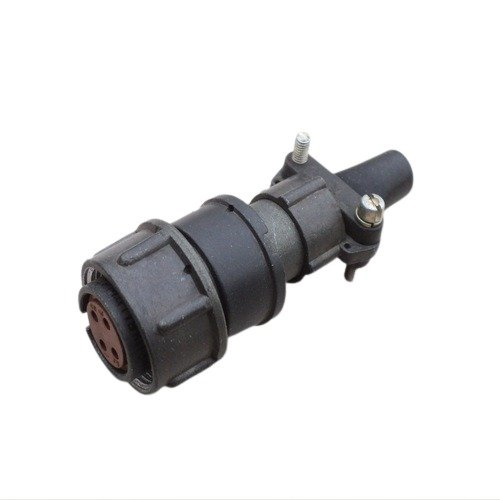

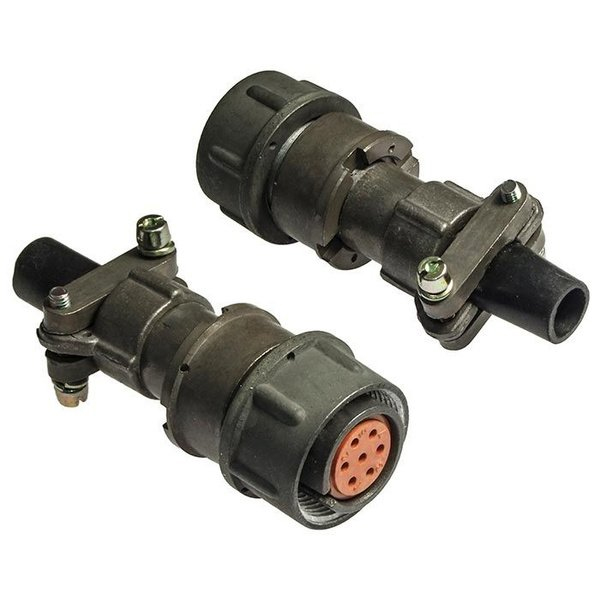

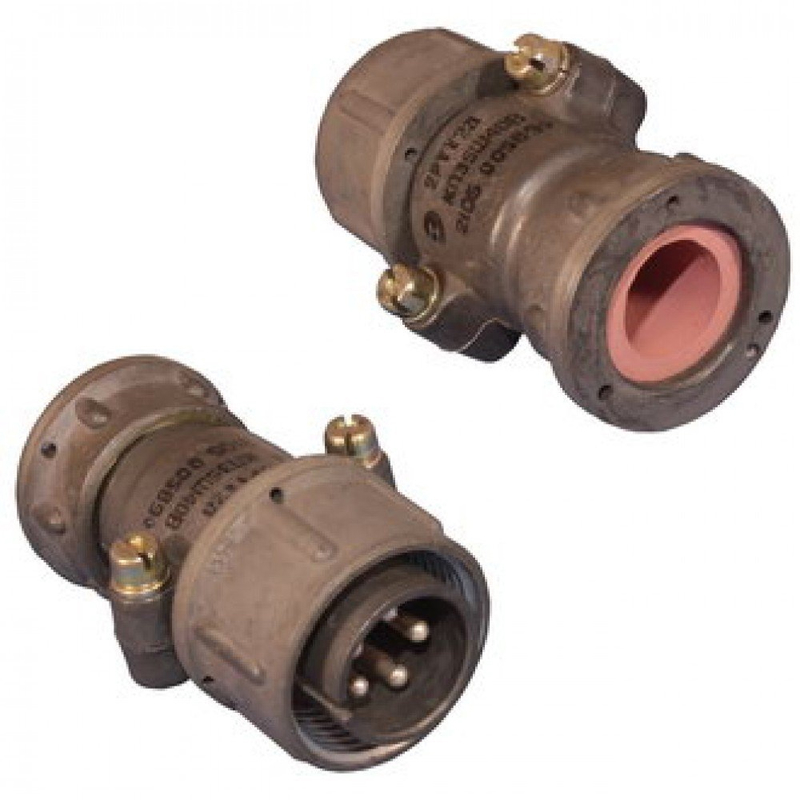

2РМДТ18КПН4Г5В1В производства АО «Завод Элекон» (Казань) — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей в составе кабельных сборок и приборов. Изделие выполнено в виде кабельной розетки и относится к серии 2РМДТ с условным размером корпуса 18. Разъём применяется там, где требуется компактное, механически прочное и устойчивое к климатическим воздействиям соединение при рабочем напряжении до 560 В и частоте сигнала до 3 МГц.

Конструктивные особенности и материалы

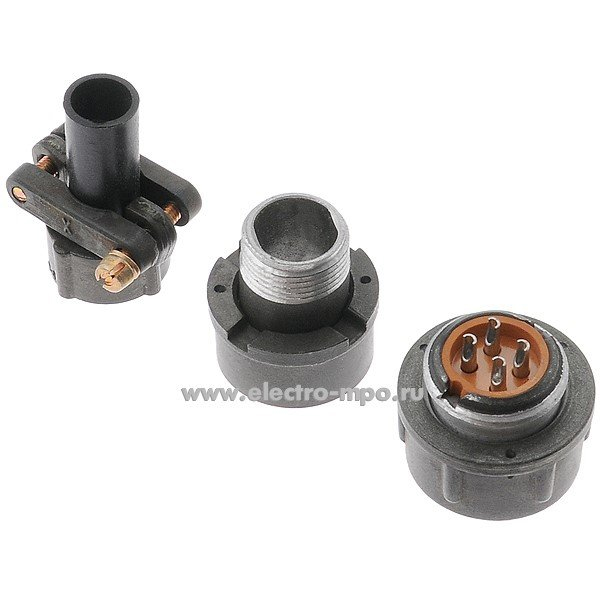

Соединитель построен на базе корпуса из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Сочленение с ответной частью — резьбовое, с накидной гайкой шага M20х1, поляризация — одношпоночная, что исключает неправильную стыковку.

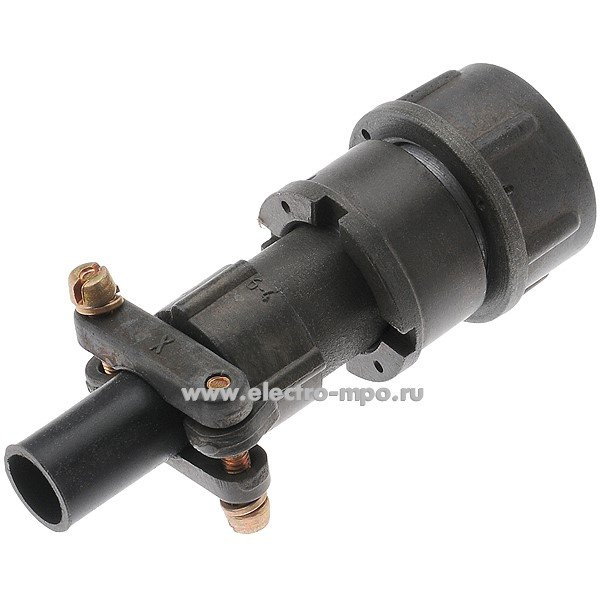

Патрубок прямой (обозначение П) оснащён гайкой под неэкранированный кабель (обозначение Н). В конструкции предусмотрена уплотнительная втулка, рабочая позиция — любая, при этом герметичность исполнения не нормируется.

• Число контактов — 4, диаметр контакта 1,5 мм (сочетание 5).
• Контакты гнёздные, съёмные, из латуни с серебряным покрытием (Ag).
• Электрический монтаж — пайка, механический монтаж — объёмный, расстояние между отверстиями 20 мм.
• Габариты: диаметр 25 мм, высота 53,5 мм, масса около 27–28 г.

Электрические параметры

Рабочее напряжение разъёма составляет 560 В, максимально допустимое — 700 В. Рабочий ток на один контакт достигает 15 А, на разъём в целом — до 50 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — 5000 МОм, что обеспечивает стабильность передачи сигнала и минимизацию потерь в цепи.

Климатическая и механическая стойкость

Разъём рассчитан на эксплуатацию в жёстких условиях. Климатическое исполнение В2.1 допускает работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Механическая стойкость подтверждена следующими показателями:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• акустические шумы уровнем до 170 дБ;
• удары с ускорением до 500 g.

Ресурс изделия — 500 циклов соединений-расчленений, наработка составляет от 1000 до 175 000 часов в зависимости от режима эксплуатации.

Применение и подтверждающие документы

Благодаря сочетанию прочного алюминиевого корпуса, съёмных серебрёных контактов и широкого температурного диапазона разъём 2РМДТ18КПН4Г5В1В применяется для подключения кабельных линий к приборам и оборудованию, работающим при повышенных вибрациях, ударных нагрузках и перепадах температур. Типичные области использования — промышленная автоматика, измерительная техника, транспортное и специальное оборудование, где важны надёжность паяного монтажа и ремонтопригодность съёмных контактов.

Изделие соответствует нормам ГЕ0.364.126 ТУ или АШДК.434410.062 ТУ и проходит приёмку ОТК. Артикул позиции — 80297, категория — 2РМД, производитель — «Элекон».
